Пила дружба

Эксплуатация, обслуживание и ремонт

Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.

Как отрегулировать карбюратор

Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.

Регулировка карбюратора проводится так:

1. Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
2. Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
3. Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.

Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.

Как выставить зажигание

Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.

Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.

Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.

Основные неисправности и их устранение

Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.

Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:

1. Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
2. Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
3. Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.

Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:

• замене топливной смеси с уменьшением количества масла;
• чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
• проверке топливопровода и замене при необходимости трубки.

Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя

Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.

Причины, по которым пила Дружба не заводится, могут быть следующими:

1. Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
2. Заводской брак. Ремонт проводится в гарантийной мастерской.

При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.

Обзор модельного ряда

Все выпускавшиеся бензопилы Дружба оснащались мотором МП-1 с воздушным охлаждением; воздух подавался маховиком, на котором выполнены лопатки. Для питания использовали карбюратор с диафрагмой, который обеспечивал подачу смеси независимо от положения инструмента. Высокая мощность и вес оборудования ограничивали сферу использования инструмента, который поставлялся в лесозаготовительные предприятия. Для работы силового агрегата использовалась смесь бензина и масла для двухтактных двигателей (которое заменялось моторным М8).

Дружба 2

Ранний образец пилы, оснащенный мотором мощностью 3 л.с. Рукоятки, изготовленные из стальной трубы, прикручены болтами к картеру маховика двигателя. В конструкции не предусмотрены демпфирующие прокладки в точках крепления мотора, тормоз цепи. Смазка инструмента производится вручную, централизованная подача жидкости не установлена. Выпуск инструмента продолжался несколько лет, после чего на смену пришли бензопилы с усовершенствованной конструкцией.

Дружба 4

Рукоятка закреплена на отдельном литом хомуте, надетом на картер мотора. Объем двигателя МП-1 остался прежним (94 см³), но доработка схемы газораспределения и установка модернизированного карбюратора повысили мощность до 4 л.с. Также возросло допустимое количество оборотов (до 5200 в минуту), при этом масса инструмента осталась неизменной (12,5 кг). Система смазки цепи на заводе не устанавливалась, владельцы впоследствии самостоятельно дорабатывали инструмент.

Дружба 4-А

Недостатки, выявленные в процессе промышленной эксплуатации ранних моделей пил Дружба, привели к созданию очередной модификации 4-А. В конструкцию ввели систему подачи масла на полотно (самотеком), стали использоваться усиленные подшипниковые опоры коленчатого вала. На бензопиле появился аварийный тормоз, который включается при разрыве цепи. Двигатель оснастили улучшенным карбюратором КМП-100 и модернизированным магнето. Мощность и остальные технические характеристики пилы остались неизменными.

Дружба-4А-Электрон

Для повышения эксплуатационных характеристик на пиле установили транзисторный блок зажигания, который обеспечивал устойчивое искрообразование. Мотор стал запускаться при низкой температуре воздуха без предварительного прогрева. Остальное устройство инструмента изменений не претерпело.

Дружба 4М Электрон

Модификация Дружба М получила блок автоматической смазки рабочей цепи. Доработкам подверглись демпфирующие элементы, на рукоятках стали применяться резиновые накладки с увеличенной толщиной стенки. Для подготовки рабочей смеси используется мембранный карбюратор КМП-100У, подача топливной жидкости осуществляется самотеком. Вес gbks составляет 12,5 кг; для валки деревьев применяется шина длиной 450 мм.

Дружба-5Э

Бензопила отличается применением двигателя с повышенной до 5 лошадиных сил мощностью. В конструкции применена коническая главная пара, позволившая передавать возросший крутящий момент и одновременно снизившая до 11,7 кг вес оборудования. Точки крепления силового агрегата к раме оборудованы резиновыми втулками, снизившими уровень вибраций при работе. Введена система автоматической смазки цепи при помощи помпы, подающей жидкость из отдельного бачка.

Дружба-Алтай

Пила представляет собой установку 4М, собранную на производственной площадке завода «Сибприбормаш» (Алтай). Оборудование оснащалось модернизированным карбюратором КМП-100У и бесконтактной системой зажигания. Для подачи топлива применен насос. Внешних отличий оборудование не имеет, кроме применения защитного кожуха для воздушного фильтра. Бензопила отличается улучшенными характеристиками запуска. Выпуск изделий прекратился во второй половине 90-х гг.

Дружба 60

Пила оснащена двухтактным одноцилиндровым двигателем с мощностью 3 л.с. при рабочем объеме 94 см³. Применен тросовый стартер с принудительным возвратом шнура на катушку, регулятор частоты вращения вынесен на правую рукоятку. Для привода цепи применен редуктор с передаточным числом 0,319. Крутящий момент от коленчатого вала передается к шестерням автоматической центробежной муфтой, требующей регулировки в процессе эксплуатации.

Техника безопасности

Несомненно, важно выбрать качественную и практичную бензопилу, обладающую рядом дополнительных функций, но это первой дело, так как немаловажным является умение пользоваться ею и знать определенные правила ее эксплуатации. Ниже в данном пункте вы сможете ознакомиться со всеми нюансами правильного использования этого инструмента, дабы предотвратить несчастные случаи с вами или окружающими вас людьми

Итак, запомните что:

• прежде чем начинать работу с бензопилой необходимо внимательно прочитать приложенную к инструменту инструкцию;

• ни в коем случае нельзя проводить манипуляции с техникой такого рода, если вы чувствуете себя уставшим, либо принимали какие-либо лекарства, алкоголь, или просто на просто плохо себя чувствуете. Так как такой инструмент очень опасен, и работать с ним нужно с полной сосредоточенностью;
• так же немаловажным является защита вашего тела при работе. Для этого одевайте специальную одежду непосредственно перед эксплуатацией пилы. Это могут быть специализированная обувь, головной убор, очки и прочие;
• работа должна производиться посредством задействования обеих рук. Пила должна находиться в правильном положении.
• несущая передняя дуга рядом с тормозом должна быть удержана левой рукой, а правая должна держать рукоятку, находящуюся в части управления газом. Это правило относится так же к левшам безоговорочно;
• так же не забывайте, что работу нужно производить исключительно чистыми руками, на них не должно быть остатков масла либо смеси (топливной);
• процесс пиления должен производиться в таком положении, чтобы ваше тело отходило чуть в сторону от пилы. Это поможет вам обезопасить себя от травмы, если вдруг произойдет обратный удар;
• переносить инструмент нужно исключительно с зажатым в сторону глушителя тормозом от вас. Не лишним будет просто заглушить инструмент в тот момент, когда вам нужно перейти на иной место для работы. И запомните, что перевозить бензопилу нужно только с применением специализированных ножнов;
• так же нельзя производить пиление в положении поднятых рук, то есть так чтобы пила находилась ваше ваших плеч;
• при работе с пилой нужно выбирать такую поверхность, чтобы вы твердо могли на ней стоять. То есть не эксплуатируйте инструмент на лестнице или дереве, тем более, если вы не обладаете специальными навыками.
• Запомните, что при работе нужно придерживаться все предписанных пунктов, о которых гласит инструкция по эксплуатации бензопилы дружба 4 и бензопилы «Дружба – 2», и тогда ваша работа будет не только практичной, но и безопасной.

Обкатка новой пилы Дружба

Для заправки используется специальное масло для двухтактных двигателей и бензин марки АИ-92, АИ—95. Подготовьте топливную смесь из расчета масло/бензин 1 : 15. Обкатку бензопилы следует проводить, в соответствии с инструкцией по эксплуатации пилы Дружба, в два этапа. На первой стадии обкатки на холостом ходу должно быть выработано не менее четырех бачков топлива. После этого можно приступать к работе не перегружая инструмент.

На втором этапе пила должна отработать 25 часов в щадящем режиме. Лишь после этого можно снимать стопорное кольцо и приступать к полноценной эксплуатации.

Натяжка и смазка цепи

Производительность работы пилы и ее срок службы во многом зависит от правильного натяжения цепи и ее смазки.

1. Наденьте цепь на шину.
2. Установите шину на редуктор.
3. Закрутите болты крепления, затем ослабьте их.
4. В этом положении цепь должна провисать на 7-10мм.
5. Зажмите болты крепления.

Бензопила Дружба 4 имеет систему автоматической смазки цепи. Залейте масло в бачок, на холостом ходу проверьте равномерность разбрызгивания масла.

Также, важно уметь заменять звездочку. Этот процесс состоит из следующих стадий:

1. Демонтаж гарнитуры бензопилы, откручивание гаек крышки шины. Извлечение шины и цепи.
2. Демонтаж воздушного фильтра.
3. Выкручивание свечи при помощи универсального ключа, замена ее на стопор поршня.
4. При помощи съемника сцепления, который монтируется в универсальный ключ, демонтируется муфта сцепления.
5. Замена звездочки.
6. Сбор в обратной последовательности.

Регулировка карбюратора

Часто бензопила Дружба заводится и глохнет, не заводится вовсе или расходует слишком много бензина. Одной из причин повышенного расхода топлива и неровной работы двигателя является неправильно отрегулированный карбюратор. Его регулировка не требует особых навыков и может производиться в домашних условиях.

Прежде чем приступать к разборке карбюратора, убедитесь в том, не залиты ли свечи топливной смесью – это довольно часто случается в агрегатах этого типа

Потом следует обратить внимание на бензоклапан и подогнуть его немного вовнутрь. Такая операция уменьшает количество, подаваемого топлива

Если двигатель по-прежнему работает неровно, приступаем к регулировке карбюратора:

1. Закрутите топливный винт до упора.
2. Отверните его обратно на три полных оборота.
3. Заверните до упора воздушный винт.
4. Отверните воздушный винт на два оборота.
5. Проверьте уплотнения на герметичность.

Техобслуживание

Ежедневное обслуживание проводится до и после работы: проверяется работоспособность бензопилы Дружба, производится ее очистка от загрязнений. Плановые осмотры проводятся в случае появления сбоев в работе, мелких неисправностей, чтобы отрегулировать карбюратор бензопилы, заточки цепи и т. д.

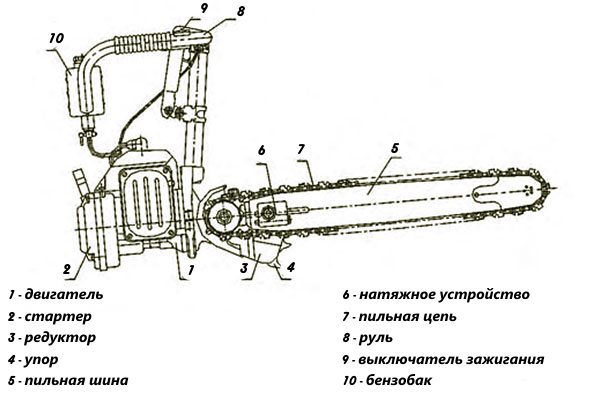

Основные узлы бензопилы Дружба

После окончания активных работ необходимо законсервировать агрегат. Очистить его от грязи, высушить, смазать рабочие детали, чтобы не формировалась коррозия, накрыть и поставить в сухое место.

Расконсервация бензопилы Дружба

Тщательно очистите от заводской смазки наружные поверхности корпуса

Особое внимание уделите стартеру.
Выкрутите свечу зажигания, промойте ее в бензине, протрите чистой салфеткой, просушите и вставьте на место.
Протрите чистой салфеткой провод зажигания.

Настройка карбюратора

Карбюратор в бензопиле Дружба отвечает за подачу топлива. И его необходимо уметь настраивать под конкретный вид работ. Причин не правильной настройки карбюратора может быть много: большая нагрузка, увеличенная вибрация, низкое качество топливной смеси и т.д. Сигналами о том, что настройка карбюратора произведена неверно является:

1. Потеря мощности.
2. Бензиновая пила не держит холостые обороты.
3. Чрезмерный расход топлива.
4. Образование дыма или чрезмерной копоти.
5. Трудный запуск или глохнет при работе.

Регулировка карбюратора очень проста, следующая последовательность поможет в этом разобраться:

1. На бензопиле есть два винта, отвечающих за подачу топлива на минимальных и максимальных оборотах, и суть настройки заключается в изменении их натяжении при различной нагрузке.
2. Изначально следует настроить подачи топливной смеси на низких оборотах.
3. Затем другим винтом откорректировать при максимальной мощности.
4. Настроить работу при холостых оборотах.
5. Еще раз перепроверить все режимы.

Инструкция по эксплуатации

Прежде, чем приступить к работе с бензопилой Дружба следует изучить инструкцию по эксплуатации. Это поможет понять принцип работы и устройства бензиновой пилы, а также предотвратить возможные поломки и нанесение вреда оператору. А еще лучше найти опытного владельца и попросить его проинструктировать.

При проведении работ необходимо быть осторожными. Во время валки деревьев или обрубки сучьев тщательно продумайте место их падения, чтобы они не нанесли вред оператору. Во время распиливания сруба начинайте от основания и продвигайтесь к кроне.

Если в процессе работы или перед ее началом выявились какие-либо поломки (повреждения рукояток или наличие трещин на корпусе, появление дыма или стороннего запаха) следует немедленно остановить проведение работ и исправить их.

Топливная смесь

Бензопила Дружба работает на смеси масла и топлива. Отличительной чертой этого инструмента является неприхотливость к качеству смазочного материала и бензина. Масло можно заливать любое для двухтактных пил, а бензин должен быть марки АИ-92 или АИ-95. Руководство пользователя рекомендует разбавлять бензин и масло в соотношении 1:25.

Инструкция по первому запуску

Найти новую Дружбу сейчас можно, но очень тяжело. Все чаще эти модели просто передаются по наследству и будут применяться еще на протяжении большого количества времени. Поэтому она уже полностью готова к работе, достаточно залить масло, подтянуть цепь и начать работу.

Обслуживание

С целью максимального продления срока службы бензопилы Дружба, необходимо регулярно производить техническое обслуживание в соответствии с рекомендациями мануала по эксплуатации.

Бензопила Дружба 4

Перед началом проведения работ убедитесь в наличии топливной смеси и ее качестве. Если бензопила Дружба не применялась на протяжении 1-го месяца или более, то слейте остатки топлива и залейте новое – свежее. А также не забудьте про смазку для цепи, ее необходимо обновить. При проведении работ шина отвечает за вращение цепи и при получении нагрузок, ей свойственно стираться с одной или с другой стороны. Чтобы равномерно распределить износ по всей длине, необходимо раз в неделю ее переворачивать на 180 градусов.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

• При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
• При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
• При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 — легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

• Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
• Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
• Двигатель завести и прогреть в течении 7-10 мин.
• Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
• Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 — Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Инструкция по запуску пилы

В комплект каждой версии бензопилы входила специальная техническая документация или инструкция, которую очень важно изучить перед использованием. Дело в том, что пила Дружба несколько отличается от обычных инструментов в том сегменте, которые использует для бытовых нужд на любой дачном участке

Исходя из этого нужно с особым вниманием использовать этот агрегат и следовать следующим правилам эксплуатации:

1. Перед тем как начать работу, нужно убедиться в том, что инструмент находится в рабочем состоянии, а именно, топливный и смазочный бак заполнены до нужного объема, все уплотнения герметично закрыты, а пильная часть отрегулирована.
2. Затем нужно достать подсос и переключить стартовый тросик.
3. Принять устойчивое положение и одним резким рывком привести технику в действие.
4. Инструмент должен поработать на малых оборотах вхолостую, особенно, если это первый запуск. Для новой пилы нужно около 40 минут, а для последующего использования достаточно 5-10 минут.
5. Первый распил нужно делать аккуратно и небольшими поступательными действиями, чтобы проверить, насколько хорошо зафиксирована цепь. Если все в порядке, то можно продолжать работу.

Лучше всего, если первый запуск будет производиться в присутствии опытного человека, который уже работал такой пилой. Если такой возможности нет, то в интернете есть различные видео и фото бензопилы дружба, где наглядно производится демонстрация запуска.

Заточка зубьев

При проведении работ с бензопилой Дружба основная нагрузка приходится именно на цепь

Поэтому важно следить за ее состоянием и периодически затачивать. Первыми признаками того, что цепь затупилась, является:

1. Большая вибрация при распиле.
2. Слишком большой расход масла для цепи.
3. Не ровный распил.
4. Прилегание больших усилий для распила.

Правила правильной заточки зубьев на бензиновой пиле Дружба приведены в инструкции по эксплуатации. Для этого понадобится круглый и прямой напильник, и шаблон ограничителя глубины. Если заточить зубья нельзя, то всегда можно не морочиться с ремонтом и найти новую цепь на рынке.

Что можно сделать из старой бензопилы “Дружба”

Можно с уверенностью сказать, что популярность бензопил “Дружба” осталась в прошлом — слишком много более совершенных аналогов присутствует на рынке. Однако не стоит списывать некогда востребованную цепную пилу и отдавать в металлолом. Существует масса самоделок из бензопил “Дружба”. Давайте проследим за доработками и переделками, узнаем, какую жизнь может получить устаревший инструмент:

Снегоход из бензопилы “Дружба” (сразу предлагаем чертежи этого агрегата, которые помогут соорудить снегоход своими руками);

Снегоход из бензопилы “Дружба”

1– руль; 2 – топливный бак (от бензопилы «Дружба»; 3 – силовой агрегат (от бензопилы «Урал»); 4 – втулка стойки рулевой лыжи (труба диаметром 30-2 шт.); 5 – рулевая лыжа (2 шт.); 6 – приводное зубчатое колесо гусеницы (капрон, лист s15, 2 шт.); 7 – гусеница (от снегохода «Буран», укороченная); 8 – рама; 9 – опорный каток (от картофельной сортировки, 18 шт.); 10 – подкос спинки-ограничителя (труба ½); 11 – натяжное устройство гусеницы (2 шт.); 12 – натяжное зубчатое колесо гусеницы (капрон, лист s15, 2 шт.); 13 – подшипник №80204 в корпусе (4 шт.); 14 – короб-багажник дно-фанера s4, борта доска s20); 15 – сидение (крышка-фанера s4, поролон, кожзаменитель); 16 – 1-я ступень цепной передачи; 17 – 2-я ступень цепной передачи; 18 – спинка-ограничитель сидения (труба ½ дюйма); 19 – ведомая звездочка 1-й цепной передачи (большая звездочка ходоуменьшителя, промежуточного вала); z=38; 20 – ведущая звездочка 2-й ступени цепной передачи (малая звездочка ходоуменьшителя), z10; 21 – ведомая звездочка 2-й степени цепной передачи (приводная звездочка ведущего вала гусеницы), z18; 22 – ведущая звездочка 1-й ступени цепной передачи (звездочка выходного вала редуктора), z12; 23 – рычаг поворотного кулака; 24 – рулевая тяга (2 шт.); 25 – рулевой вал с сошкой; 26 – балка переднего моста (труба диаметром 30); 27 – приводной вал гусеницы; 28 – натяжная ось гусеницы.

Мопед из мотопилы “Дружба 4” :

Видео

• Мотоцикл из цепной пилы “Дружба”.
• Велосипед с двигателем от бензопилы “Дружба”.
• Мотоблок с двигателем от бензопилы “Дружба”. Ниже предложены чертежи такого мотоблока:

Мотоблок с двигателем от бензопилы “Дружба»

1 — ручка газа 2 — рычаг переключения скоростей, 3 — рычаг сцепления, 4 — ручка управления, 5 — рама, 6 — кронштейн задней навески рабочих орудий, 7 — грунтозацепы. 8 — колесо, 9 — промежуточный узел, 10 — бак, 11 — двигатель. 12 — кожух вентилятора,13 — дефлектор цилиндра, 14 — копирующее колесо, 15 — вилка копирующего колеса, 16 — регулировочная тяга, 17 — лапа культиватора.

Навесное оборудование также можно сделать своими руками, переоборудовав мотоблок в:

• окучник;
• косилка;
• снегоуборочную насадку;
• картофелекопатель;
• сажалки и т. д.

Какой карбюратор стоит на бензопиле Дружба-4

На всех бензопилах Дружба-4 старого образца стоят карбюраторы КМП-100.

КМП-100 примечателен тем, что это был единственный в стране карбюратор для бензопил. Его ставили и на бензопилу Урал. А кроме бензопил Дружба и Урал никаких других в стране не выпускалось и не завозилось. Поэтому карбюратор КМП-100 у нас хорошо знаком. Он прост, надежен, сконструирован с большим запасом прочности.

На моделях бензопил Дружба-4 выпуска после 1993 г можно встретить карбюраторы КМП-100А и КМП-100АП. Сегодня такие карбюраторы можно найти в продаже как в «безымянном» варианте, так и под брендом Rezer. Варианты А и АП существенно отличаются как между собой, так и от КМП-100 и 100У.

Красным квадратом на фото выделено место расположения карбюратора у бензопилы Дружба-4Так выглядит новый карбюратор КМП-100

Устройство

КМП-100 можно считать карбюратором нового поколения, несмотря на возраст. На нем впервые в стране была применена эластичная мембрана вместо поплавка. До того на бензопилах применялись поплавковые карбюраторы, как на всех двухтактных двигателях (мопеды, мотоциклы и т.д.). В поплавковом карбюраторе при наполнении накопительной камеры карбюратора всплывает поплавок, и его игольчатая ось перекрывает подачу топлива.

Карбюратор КМП-100 выполнен по классической схеме.

Основные детали:

• Корпус с каналами для поступления топлива и воздуха, накопительной топливной камерой и камерой смешения топливно-воздушной смеси (труба Вентури).
• Крышка корпуса.
• Дроссельная (газовая) заслонка.
• Жиклер с калиброванным отверстием.
• Эластичная мембрана.
• Коромысло с клапаном, перекрывающим подачу топлива из бензобака при наполнении камеры карбюратора.
• Два регулировочных винта.
• Прокладки.

Для лучшего понимания предлагаем ознакомиться с выдержкой из инструкции по ремонту

Принцип работы

Карбюратор КМП-100 обеспечивает работу ДВС в трех режимах:

• Холодный запуск.
• Малые и средние обороты.
• Максимальные обороты (газ на всю).

До запуска двигателя подача топлива в двигатель перекрыта мембраной, связанной с клапаном.

Перед запуском топливо подкачивают вручную кнопкой подкачки (подсос или праймер).

При запуске и работе двигателя ход поршня создает разрежение в диффузоре карбюратора. Из-за разницы давления мембрана изгибается, давит на клапан и открывает подачу топлива.

Топливо смешивается с воздухом и за счет вакуума, образовавшегося при ходе поршня, засасывается в камеру сгорания.

Чрезмерно обогащенная смесь может не выгорать полностью из-за недостатка кислорода. Это приводит к перерасходу топлива или к заливу свечи зажигания.

В обедненной смеси мало бензина. Двигатель не может работать на полную мощность, смесь сухая, поршневая система перегревается и быстрее изнашивается.

Обороты двигателя регулируются положением дроссельной заслонки в карбюраторе. Когда она открыта полностью, топливно-воздушная смесь поступает без ограничений (газ на всю).

Курок газа, который регулирует открытие заслонки

Когда она закрыта, топливо поступает по минимуму и двигатель работает на холостых оборотах.

Из какого материала сделан карбюратор бензопилы Дружба-4

При сборке карбюратора КМП-100 используют детали из разных металлов.

• Корпус карбюратора КМП-100 отлит из сплава алюминия и цинка.
• Винты регулировки и крепления выполнены из стали.
• Жиклер с калиброванным отверстием сделан из латуни.
• Мембрана сделана из эластичного бензостойкого пластика.
• Дроссельная заслонка выполнена из сплава на основе стали, с добавками для устойчивости к окислению и коррозии.
• Прокладки вырезаны из паронита.

Корпус более современных карбюраторов КПМ 100У мог быть отлит из алюминиевого сплава с добавлением магния для облегчения веса.

Технические характеристики пилы «Дружба 4»

Технические характеристики бензопилы «Дружба 4» во многом схожи с предыдущим вариантом оборудования. Так, двигатель здесь такой же, но его мощность выше и составляет 4 л. с., что равно 2,94 кВт. Силовой агрегат и мотор установлены с помощью фланцевого соединения, который закреплен хомутом. Двигатель при необходимости ремонта вы сможете легко снять в любых условиях, что требуется еще и для его замены.

На основе этой модели изготавливалось две модификации, которые имели маркировки 4А и 4Э. У первого устройства была система автоматической смазки цепи, а 2-ой агрегат отличался электронным зажиганием. Производителями были учтены недоработки. Сюда следует отнести усиление подшипника коленвала.

Рассматривая технические характеристики бензопил «Дружба», сможете понять, что все версии, описываемые в этом разделе, имели аварийный тормоз в системе. Более современным вариантом оборудования является «4М-Электрон». Отличие устройства состоит в двигателе, мощность которого равна 2,94 кВт. Частота вращения достигает 5200 оборотов в минуту. В основе цилиндра лежит алюминиевый сплав, а внутри осуществляется его обработка хромом, что обеспечивает повышение износостойкости.

При сравнении с более ранними версиями можно отметить, что в бензопиле имеется поворотный редуктор, позволяющий повернуть аппарат на 60-90˚. Это позволяет обеспечивать более удобную эксплуатацию. По всему корпусу вес распределяется равномерно, что гарантирует максимальный комфорт при работе.

Есть в бензопиле виброгасящее устройство, которое находится между стойками и бензобаком, а также рулем с рукоятками. Рассматривая устройство бензопилы «Дружба», сможете отметить, что конструкция предусматривает глушитель для снижения уровня шума. Он при работе составляет 106 дБ. В модели «4М-Электрон» может быть установлен карбюратор одной из следующих марок: КМП-100У или КМП-100-АР. В устройстве бензопилы «Дружба» цепь автоматически смазывается, а при необходимости останавливается, что позволяет снизить риск получения травм. Весит оборудование 12,5 кг.

Почему не набирает обороты Дружба 4

Запуск мотопилы Дружба 4 – самый технически сложный процесс, в котором задействуются все системы бензопилы. Но если завести двигатель удалось, а при нажатии на ручку газа пила не набирает обороты, причин может быть много:

• Неисправности в двигателе: моторесурс выработался, цилиндр или поршневые кольца износились, заржавели или на них появились задиры;
• Неисправности в системе зажигания: вышла из строя свеча или обмотка катушки – искра слабая или не образуется вообще, не может воспламенить топливную смесь;
• Неисправности в карбюраторе: неправильная настройка, разбалансировка крепежных болтов крышки карбюратора;
• Разгерметизация топливной системы, картера двигателя;
• Большой нагар в глушителе, выпуск отработанных газов затруднен.

Устранение причин неисправности системы зажигания

1. Выкрутить свечу, просушить ее если залита топливом, заменить на новую если на ней сильный черный нагар.
2. Убедиться, что катушка не вплотную прижата к магнитам, должно быть расстояние до 0,2 мм и свободный ход. Если это не так, закрепить катушку на необходимое расстояние.

Если эти манипуляции не помогли, можно самостоятельно проверить весь свечной блок на предмет искроподачи через сетевой провод. Если искра есть, но вы не можете понять причину неполадки – лучше отдать бензопилу в сервис.

Устранение причин неисправности карбюраторного блока

1. Выполнить правильную регулировку карбюратора мотопилы. Как это сделать читайте выше.
2. Снять крышку карбюратора, проверить наличие всех частей и их ход внутри блока, закрепить крышку на место, равномерно закрутив крепежные винты, проверив плотное прилегание крышки карбюратора.

Устранение причин неисправности выхлопной системы

Демонтировать глушитель, механически удалить нагар со стенок, при необходимости можно использовать уайт-спирит, ВД-40 или другие растворители.
