Конструктивные особенности пильных цепей и уход за ними

Виды цепей для бензопилы

Те, кто сталкивался с распиловкой древесины, знают, что пилить ее можно либо вдоль волокон, либо – поперек. Исходя из этого, выпускаются разные виды цепей для бензопил: для поперечного либо продольного разрезания древесины. В обоих случаях разница сопротивления материала будет существенно отличаться. Для продольного пиления зубья затачиваются под углом от 5 до 15°. Поперечный распил требует заточки инструмента под углом 25-35°. На рисунке ниже показано, как определяется угол заточки зубьев.

Цепи для продольного пиления используются крайне редко, ведь намного проще распустить заготовку на циркулярке. По причине низкого спроса производители данного инструмента особо не занимаются его усовершенствованием, и найти в продаже цепь для продольного пиления довольно сложно. Большинство покупателей бензопил выбирают инструмент с поперечным типом реза, и он является самым востребованным как среди профессионалов, так и среди домашних мастеров. Но, перед тем, как выбрать цепь для бензопилы, следует изучить основные параметры, влияющие на производительность и качество работы инструмента.

Таблицы размеров пильных цепей и шин для бензопил по моделям

Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.Шаг 1/4’’ (6,35 мм) свойственен небольшим цепям, устанавливаемым на маломощные одноручные пилы.

Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.

Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.

Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность, но шире пропил. Для преодоления возрастающего сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация, более чистый рез.

Толщина ведущего звена. Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки». Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает вероятность ее «соскока». Все предусмотрено пять стандартных размеров:

• 1,1 мм (0,043’’) для маломощных пил
• 1,3 мм (0,050’’) бытовые и полупрофессиональные цепи,
• 1,5 мм (0,058’’) мощные и производительные пилы,
• 1,6 мм (0,063’’) и 2,0 мм (0,080’’) высокопрофессиональные пилы.

Назначение использования накладывает свои требования к используемым цепям. Например, при необходимости распиловки твердой и загрязненной древесины или при сносе и строительстве сооружений — лучше использовать специальные твердосплавные цепи Picco Duro или Rapid Duro, имеющие твердосплавные зубья или накладки, дающие им непревзойденную прочность и долговечность использования. Некоторые работы просто невозможно выполнить без их помощи.

Так же известно, что для продольной распиловки древесины (вдоль волокон) желательно использовать специальные цепи. Основное различие между цепями продольного и поперечного типа — это углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов. У цепей для продольного пиления (например цепи Stihl Picco Micro X) углы более острые — от 5 до 15 градусов.

Использование цепей несообразно их назначения приводит либо к пониженной производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.

Дополнительными характеристиками цепи являются высота профиля и глубина резанья.

Высота профиля.

Цепи бывают высоко- и низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи, обычно, используют в профессиональных целях для получения максимальной производительности пиления. Низкопрофильные цепи устанавливают на бензопилы бытового и любительского класса, т.к. благодаря увеличенной площади опоры режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.

Глубина резания — это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.

Рейтинг самых лучших цепей среднего ценового сегмента

Husqvarna X-Cut S93G 5854042-52 14₺

Это надежная и качественная брендовая пильная гарнитура средней ценовой категории, которая представлена на отечественном рынке одним из популярных мировых производителей. Производство Husqvarna X-Cut S93G осуществляется в Швеции. Цепь обеспечивает плавный распил древесины, а также обладает хорошей заводской заточкой. Благодаря особой конструкции зубьев, Husqvarna X-Cut S93G сводит к минимуму возможность возникновения отскоков во время распила древесины.

Во время изготовления Husqvarna X-Cut S93G на производстве выполняется так называемая процедура предварительного натяжения. Благодаря этому существенно снижается растяжение цепи во время проведения работ, а также предотвращается преждевременный износ компонентов в процессе продолжительной эксплуатации.

Количество звеньев в Husqvarna X-Cut S93G составляет 52. Она подходит для шин длиной 14 дюймов (35 см). Шаг равен 3/8 дюйма, а ширина паза составляет 1,3 мм.

цепь Husqvarna X-Cut S93G 5854042-52 14

Достоинства:

• хорошая прочность;
• приемлемая стоимость (779 рублей);
• предотвращает сильные вибрации;
• высокая стойкость к растяжениям;
• хорошая заводская заточка.

Недостатки:

• лучше всего подходит для мини-бензопил;
• не рекомендуется приобретать для профессионального использования;
• при длительной эксплуатации сильно нагревается.

Hammerflex 401-926 0.325₺

Эта популярная модель прекрасно подойдет для использования на бензиновых пилах бытового, а также полупрофессионального класса, так как выдерживает повышенные нагрузки. Она подходит для совместного применения пильных гарнитур (шин), выпущенных другими компаниями. Цепь обладает небольшим уровнем вибраций и хорошей производительностью. Она оснащается специальными ограничителями глубины пропилов, которые выполнены в клиновидной форме. Благодаря этому резцы не застревают в древесине и боковых стенках на месте реза.

Шаг Hammerflex 401-926 равен 0,325 дюймам. Количество звеньев – 64, а ширина паза равна 1,5 мм.

цепь Hammerflex 401-926 0.325

Достоинства:

• обеспечивает плавный распил;
• хороший уровень заточки;
• изготовлена из качественных материалов;
• высокая производительность;
• практически не нагревается;
• устойчива к повышенным нагрузкам.

Недостатки:

• высокая цена (989 рублей);
• сложно найти в продаже.

ЗУБР ЭКСПЕРТ 70303-50 20₺

Эта модель относится к профессиональному режущему инструменту, который можно активно применять для выполнения сложных работ по заготовке древесины.

Она обладает хорошей производительностью, так как при изготовлении режущих зубьев использовалась сверхпрочная сталь. Благодаря специально разработанной геометрии зубьев и этой оснастке, пользователь может делать мягкие, чистые и ровные срезы в дереве.

Дополнительно эта модель оснащается специальной системой, которая обеспечивает перенос смазки, благодаря чему существенно увеличивается период эксплуатации шины. Согласно проведенным испытаниям, «ЗУБР ЭКСПЕРТ» 70303-50 до ее 1 заточки выдерживает более 1 тысячи резов. Она прекрасно подойдет как для заготовки большого количества дров, так и для выполнения разнообразных хозяйственных нужд.

Количество звеньев в «ЗУБР ЭКСПЕРТ» 70303-50 составляет 78 штук. Она подходит для шин, длина которых равна 20 дюймам (50,8 см). Шаг – 0,325 дюйма, а ширина паза составляет 1,3 мм.

цепь ЗУБР ЭКСПЕРТ 70303-50 20

Достоинства:

• приемлемая стоимость (739 рублей);
• хорошее качество материала;
• высокая производительность;
• приемлемый уровень заточки;
• обеспечивает плавный и ровный рез.

Недостатки:

Когда и как нужно менять цепь?

Основным признаком критического износа считается чрезмерное растяжение цепной линии по звеньям. Деформации подвергается как основной ряд, так и звездочка с шиной, поэтому обновление стоит рассматривать комплексно. Если же планируется только лишь замена цепи, то следует прибегнуть к хитрости, поскольку на старую шину новую оснастку аналогичного типоразмера установить не так просто. Для регулярных работ желательно приобретать гарнитуру в трех размерных форматах. Главным параметром будет шаг и длина. В качестве среднего типоразмера должен быть выбран формат, прямо соответствующий характеристикам шины и звездочки. Попеременное использование разноформатных цепей скорректирует взаимодействие между рабочими органами и режущими зубьями. Это своего рода приработка зубьев цепи натяжением. Бензопила, в свою очередь, должна использоваться в разных режимах с точки зрения оборотов двигателя, если такая опция предусмотрена в принципе.

К другим признакам, которые должны стать поводом для обновления цепи, можно отнести механические повреждения зубьев. Даже при наличии теоретической возможности восстановления оснастки, специалисты рекомендуют отказываться от требующих ремонта элементов и переходить на новую гарнитуру. По каким параметрам ее подбирать, будет рассмотрено далее.

Рейтинг лучших бензопил

Не особо вдаваясь в конструктивные особенности и технические характеристики, большинство потребителей интересует, какая и какой фирмы бензопила самая лучшая? При выборе стоит учесть назначение инструмента, личные предпочтения и финансовые возможности будущего владельца.

Большая часть отечественного рынка бензиновых пил поделена между крупными европейскими игроками. Не сильно отстают от них и производители из Китая, которые прекрасно справляются с производством любой техники.

На основании отзывов реальных пользователей, доверие отечественного потребителя заслужили следующие торговые марки:

• Stihl;
• Makita;
• Husqvarna;
• Echo;
• Partner.

Из отечественных брендов популярностью пользуются бензопилы:

• Урал;
• Тайга.

Лучшие недорогие бензопилы для дома и дачи

Полупрофессиональные

Профессиональные

Основные параметры

Пильные цепи принято различать по:

• направлению распила (продольные и поперечные);
• габаритам (длине и размеру элементов цепной гарнитуры);
• конструктивным особенностям;
• порядку следования режущих звеньев.

Распил древесины вдоль волокон вызывает большее сопротивление, нежели поперек. В виду востребованности обоих видов распиловки производится два вида пильных цепей – продольные и поперечные. Они отличаются углом атаки резцов. В результате при продольном распиле повышается производительность пилы, а при поперечном сглаживается «агрессивность» инструмента. Ну а вместе с последней снижает уровень вибраций и уменьшается нагрузка на двигатель.

Шины бензопил, представленных сегодня на рынке, имеют различные габариты. Одним из главных параметров пильной цепи является количество звеньев, т.е. длина цепи. Кроме того, цепные системы имеют определенный шаг. Он измеряется расстоянием между тремя последовательно соединенными звеньями, деленным на два.

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

1. Снять гарнитуру и посчитать количество звеньев.
2. При помощи штангенциркуля померить ширину хвостовика.
3. Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
4. Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

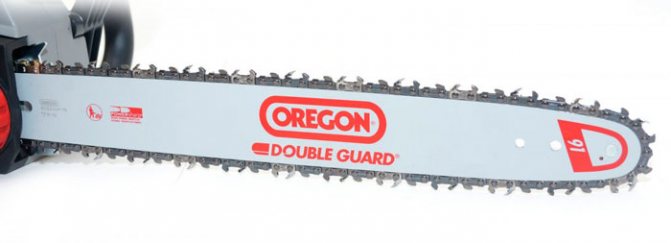

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.

Конструкция традиционных велоцепей

Две внутренние пластины в традиционной вело цепи между собой соединены стаканом (втулкой) — он подобен полой оси. Если разобрать звено такой цепи, то снаружи внутренних пластин можно увидеть развальцованный край стакана.

Наружные пластины в собранном состоянии закрывают стакан — его внешняя часть также не видна, ее закрывает ролик. Заклепки, которые соединяют пластины цепи проходят внутри стаканов, ролики находятся снаружи. При этом внутренняя и внешняя стороны стакана подвергаются износу.

Цепи без стаканов

В таких вело цепях внутренние пластины не плоские. Вместо обыкновенного отверстия для запресовывания стакана на каждом отверстии внутренней пластины имеется кольцевой выступ в половину внутренней ширины цепи. Край этого выступа имеет фаску, благодаря которой цепь перемещаться более гладко при перекосе, чем традиционная велоцепь. Возможно из-за этого переключение также происходит легче. Из-за того, что «стакан» в цепи без стакана состоит из двух половинок, не соединенных непосредственно между собой, то такая цепь в поперечном направлении изгибается лучше — между половинками «стакана» имеется небольшой зазор.

Места смазки

Я считаю, что основной причиной увеличенного ресурса цепей без стаканов является лучшая смазка цепи в ее уязвимых местах.

Есть три точки, где должна находится смазка. Первая и самая важная точка — это место, где заклепки трутся о внутренние пластины, в то время, когда звенья цепи поворачиваются относительно друг друга. Вторая — это внутренняя поверхность ролика, смазка в этом месте обеспечивает свободное вращение ролика при попадании его на зубья и во время схода с них.

Когда ролик не вращается, то он скользит по зубьям и вызывает увеличенный износ звезд. Третья точка — это место соприкосновения внешних и внутренних пластин, хотя место их контакта намного меньше нагружено, чем другие места.

В традиционных вело цепях, чтобы масло попало на заклепку, ему необходимо пройти внутрь стакана между пластинами — внутренней и внешней. Если использовать спрей, то масло внутрь звена проникает с двух сторон одновременно. Воздух, оставшийся внутри стакана может закупорить вход для дальнейшей смазки. К тому же в открытое пространство между внутренней и наружной пластинами попадает дорожная пыль и сильно загрязняет цепь. Поэтому, если все же масло попадает внутрь стакана, то уже загрязненным.

В цепи без стаканов смазка попадает по другому. Когда масло попадает на ролик, то просачивается внутрь с двух сторон и вытесняет воздух через зазор между двумя половинами стакана. Капнув масло на такой цепи только на ролик, оно попадает и на внутреннюю поверхность ролика и на заклепку, а по ней к зазоры между пластинами. Так как боковые пластины смазываться изнутри, то поток смазки вымывает грязь наружу. Ролики цепи очищаются сами, при при контакте с зубьями звезд.

Шелдон Браун

Еще почитать на эту тему:

Заедание звеньев цепи велосипеда. Бывает, что вы при езде на велосипеде регулярно чувствуете, что педали проскакивают или делают рывки через каждые три или четыре оборота. Это говорит о том, что…

Проскакивание цепи велосипеда. Проскакивание цепи вызывает одно из двух не связанных между собой явлений – непосредственно проскакивание и самопроизвольное переключение передач. Главное, чтобы решить проблему, необходимо определить, что именно происходит из двух случаев…

Износ цепи велосипеда. Берём участок цепи с количеством звеньев в нём – 20. Умножив количество звеньев на длинну стандартного звена 12,7 мм, получим размер участка новой цепи из 20-ти звеньев, равным 254 мм. Берём линейку и меряем…

Блочная цепь велосипеда. В конце 70-х годов блочные цепи окончательно исчезли из продажи. Их заменили современные цепи шагом 1/2 дюйма и шириной 3/32 дюйма, которые использовались с переключателями скоростей. Но, трековые велосипедисты все равно предпочитали использовать более широкие цепи…

Размер цепи

Этот параметр всегда зависит от размера шины, установленной на агрегате. Если вы случайно приобрели цепь меньшего размера, чем ваша шина, одеть ее не получится. Если данный элемент будет иметь размер превышающий размер шины, вы его не сможете натянуть. Оба варианта не позволяют использовать неподходящие размеры цепей. Они обычно указываются в дюймах и имеют следующие значения: 10″, 12″, 13″, 14″, 15″, 16″, 18″ и выше.

Длина цепи определяется по количеству звеньев. Под звеньями подразумеваются соединительные звенья, которые заходят в паз шины, а не режущие зубья. При покупке можно указать продавцу либо длину детали в дюймах, либо количество звеньев, входящих в ее состав. Некоторые производители вместо длины указывают именно количество звеньев в пильном элементе. Как правило, это число никак не зависит от толщины хвостика, шага и высоты профиля. Например, низкопрофильная цепь, имеющая толщину ведущего звена 1,3 мм, может состоять как из 72 звеньев, так и 56 звеньев или другого их количества.

Критерии выбора

Качество бюджетных и фирменных цепей существенно отличается. Многие владельцы дешевых бытовых бензопил предпочитают эксплуатировать свою технику с более совершенными пильными гарнитурами ведущих брендов Штиль, Хускварна и Oregon. Неофициальный рейтинг зафиксировал рост потребительского спроса на аналогичную продукцию торговых марок Hammer и PowerSharp.

Стандартная длина шины бытовой пилы мощностью 2-2,5 л.с. составляет 40-45 см. Размер высокопроизводительных аналогов профессионального класса доходит до 70 см.

Более высокий ценовой уровень фирменных шин и цепей компенсируется высоким качеством сложных распиловочных работ, увеличенным ресурсом, стабильностью рабочих характеристик на протяжении всего времени назначенного производителем срока службы.

Рекомендации по продлению эксплуатационного ресурса

Примерный срок эксплуатации фирменной шины равняется суммарному ресурсу 3-х качественных пильных цепей, приводная звездочка меняется по состоянию. Специалисты рекомендуют использовать в работе комплект из нескольких цепей.

Основные факторы досрочного выхода шины из строя:

• инициирующее быструю выработку паза и хвостовиков чрезмерное натяжение цепи или несоответствие ее шага характеристикам венца ведущей звездочки;
• приложение значительных усилий при распиловке твердой или мерзлой древесины;
• греется шина и интенсивно изнашивается из-за отсутствия подачи смазки, вследствие неисправности или неправильной регулировки штатного маслонасоса;
• экономия средств на применении некачественного цепного масла или масляных суррогатов типа отработки.

Форсированный расход ресурса пильной гарнитуры имеет место при попадании в нее грунта или песка, работе новой цепи на изношенном венце ведущей звездочки.
