Как самостоятельно провести диагностику и ремонт бензопилы партнер (partner)

Бензопила Партнер 350 – неисправности и их устранение

Поломки садового инструмента Partner могут возникнуть по разным причинам, самые распространенные из которых – неправильная эксплуатация и механический удар. Чтобы устранить неисправность, потребуется заранее определить ее точную причину. После этого можно начать самостоятельный ремонт инструмента.

Бензопила Партнер 350 заводиться и глохнет

Причин этой неисправности может быть сразу несколько. Чаще всего двигатель инструмента заводиться и сразу же глохнет из-за засора заводского сапуна, в результате чего топливо на поступает в цилиндр двигателя в достаточном для работы количестве. Чтобы устранить поломку, потребуется снять и очистить сапун. Если он поврежден, значит, его потребуется заменить.

Еще одна причина заключается в недостающем контакте свечи с колпачком электрической проводки. Это может случиться из-за механического удара или образования на свече нагара от моторного масла. Чтобы отремонтировать бензопилу Partner 350, свечу потребуется снять и очистить. В некоторых случаях может помочь полная замена свечи.

Третья причина неисправности заключается в сильном засоре штатного глушителя цепной пилы. Со временем на его стенках образуется нагар, который препятствует отходу выхлопа из двигателя. В результате газы накапливаются внутри мотора и мешают его исправной работе. Чтобы устранить поломку, необходимо снять глушитель очистить его сжатым воздухом. Также потребуется разобрать мотор и продуть его цилиндр.

Бензопила Партнер 350 не заводиться – как устранить неисправность?

При обнаружении этой поломки первое, что нужно осмотреть – это состояние воздушного фильтра. Если на нем скопилось большое количество пыли, то фильтр потребуется промыть, используя для этого чистый бензин.

Еще одна распространенная причина неисправности заключается в проблемах с системой зажигания. Чтобы отремонтировать цепную пилу, нужно снять ее левую защитную крышку и установить правильный зазор между маховиком и катушкой зажигания.

В некоторых случаях решить проблему поможет замена топливной смеси. Для этого использованное горючее потребуется слить и залить в бак новую смесь из чистого бензина и моторного масла.

Что делать, если не смазывается цепь на бензопиле Партнер 350?

Если цепь для бензопилы Партнер 350 перестала смазываться маслом, то это может привести к перегреву шины и разрыву пильной гарнитуры. Игнорирование этой проблемы также чревато повышенной нагрузкой на двигатель, что может привести к его поломке.

Первое, что нужно осмотреть при отсутствии смазки на цепь – это масляный насос. Со временем зубья на его приводе стираются, что также может произойти из-за засорения насоса. Восстановить элемент, как правило, невозможно, поэтому его лучше всего заменить.

Нередко смазка не попадает на цепь бензопилы Partner 350 из-за засорения масляных трубок. В этом случае шланги потребуется заменить, обработав места их стыков со штуцерами герметиком.

Заливает свечу на бензопиле Партнер 350

С этой распространенной проблемой сталкиваются те владельцы бензопил, которые добавляют в топливную смесь слишком большое количество моторного масла. В цилиндре оно не успевает сгорать, поэтому часть смазки оседает на свече и других важных элементах садового инструмента.

Чтобы устранить поломку, нужно снять заводскую свечу, очистить ее от нагара и просушить. После этого нужно продуть цилиндр заводского двигателя бензопилы, несколько раз резко потянув на себя трос стартера.

Далее нужно осмотреть состояние карбюратор и топливный шлангов. Нередко масло попадает на свечу из-за потери герметичности системы. Это происходит в результате обрыва одной из трубок или поломки масляного насоса. Чтобы отремонтировать бензопилу Partner 350, потребуется заменить все неисправные запчасти топливной системы. После этого нужно установить свечу на место, завести мотор инструмента и проверить его работу на холостых, низких и высоких оборотах.

Разборка и сборка устройства

Для разборки бензопилы Партнер 350 понадобится ряд специализированных инструментов:

• ключ;
• деталь для фиксации поршня;
• шестигранные крепежные изделия Torx;
• болт для выколачивания гаек (выколотка);
• слесарный набор (отвертки, молотки, развертки).

Первый этап разбора пилы – это снятие внешних профилей и откручивание крышек. С помощью аккумуляторной дрели снимаются крышки воздушного фильтра и стартера. Дополнительные крепления (в виде винтов) откручиваются отвертками. После снятия покрывающих модулей стоит очистить внутренние магистрали бензопилы Партнер 350 от загрязнений и пыли. Изъятие двигателя пилы стоит производить предельно аккуратно, ведь этот механизм отвечает за работу агрегата.

Разборка бензопилы

После двигателя нужно снять глушитель и маховик. На этом этапе понадобятся специальный болт для поршня. Сцепление бензопилы изымается по ходу движения цепи для удобства дальнейшей сборки. Под сцеплением находится привод масляного насоса, его также необходимо снять.

Снятие маховика с коленчатого вала с помощью специальной выколотки распространено среди частных умельцев. Болт крепко захватывает основной винт маховика и ускоряет процесс съема детали. Маховик снимается с вала ударом молотка по выколотке.

Сборка бензопилы Партнер 350 осуществляется в обратном порядке. При возвращении каждой детали пилы в исходное положение, стоит проверить фиксацию всех крепежных элементов и вхождение гаек в пазы. Особенностью конструкции двигателя пилы является то, что крышка основного корпуса устанавливается без прокладки, зазоры защищаются с помощью нанесения слоя специального герметического материала. Перед нанесением герметика стоит хорошо очистить поверхность для равномерного распределения средства.

Установку маховика нужно проводить не менее деликатно, чем процесс его снятия. Для правильного функционирования детали нужно обеспечить зазоры между механизмом и другими деталями пилы. Катушку зажигания нужно соединить с маховиком таким образом, чтобы они не касались друг друга, но были сопряжены с помощью магнитных контактов.

Устройство и принцип работы стартера бензопилы

Оценка состояния цилиндро-поршневой группы

Часто двигатель не заводится или работает не в полную силу по причине низкого давления в цилиндре. Оно может быть вызвано износом поршня или цилиндра, западанием поршневых колец, износом подшипников. Частично рассмотреть состояние цилиндро-поршневой группы (ЦПГ) можно, сняв глушитель и заглянув в открывшееся отверстие.

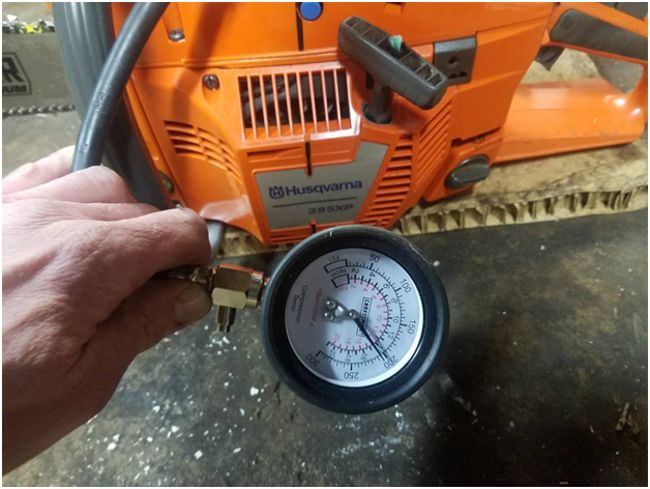

Компрессометр, помещенный в свечное отверстие, поможет сделать замер компрессии в двигателе – по результатам замера также можно говорить о состоянии ЦПГ. Точные данные получают только после полной разборки механизма. Если на поршне есть сколы или царапины, его нужно заменить. Поршневое кольцо должно быть чистым, без нагара, и находиться ровно на своем месте.

Износ поршня и кривошипно-шатунного механизма относят к серьезным неполадкам

По результатам замера компрессии можно судить о состоянии частей ЦПГ

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

• забит воздушный фильтр;
• затруднена подача топлива из бензобака в карбюратор;
• забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

• Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
• Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
• При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Проведение регулировки

Если у вас бывают пила «Партнер-350», регулировка карбюратора вам больше понравятся произведена без помощи других, без вербования профессионалов. Оценив свои способности и опыт, приступайте к разборке, советы в выполнении занят были представлены выше. Дальше есть вариант производить настройку и следующую регулировку. Нужно различать три винта, конкретно в таком количестве они имеются у пилы «Партнер», но в неких моделях винт установлен в единственном экземпляре. Производитель обозначил кто собственной буковкой, которая дает возможность осознать, зачем предназначается элемент. Таким макаром, винт под буковкой L нужно использовать при настройке низких оборотов. Верхние обороты можно подкорректировать винтом под буковкой H. Холостой ход поддается корректировке винтом под обозначением T, у других моделей может находиться только он.

Читать также: Крупнейшие месторождения железа в россии

Диагностика проблем

Прежде чем приступить к ремонту устройства, необходимо провести качественную диагностику пилы. Чтобы определить причину поломки, нужно подробно ознакомиться с конструкцией бензопилы Партнер 350. Выход пилы из строя может быть обусловлен повреждением любой ее части, но наиболее распространены следующие причины:

Основные узлы бензопил Партнер

• поломка элемента зажигания;
• повреждение топливной системы;
• поломка поддерживающего вала.

Каждый из этих дефектов сопровождается определенными «симптомами», которые помогут точно диагностировать проблему.

Тестирование свечи

Проверка искры в бензопиле Партнер 350 осуществляется с помощью изъятия этого элемента из пилы, его дальнейшего присоединения к проводу большого напряжения. Корректная работа свечи всегда сопровождается выделением искры, поэтому этот параметр будет несложно отследить.

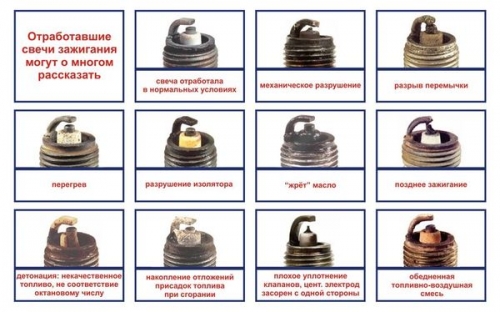

Разные поломки свечей зажигания

Неполадки в этой области могут быть вызваны следующими повреждениями:

• неисправность самой свечи;
• ослабление контакта в проводной сети;
• поломка кнопки зажигания;
• отсутствие вентилируемых проходов между деталями в системе зажигания.

Регулировка смеси и свечей зажигания бензопилы Partner 350

Тестирование топливной системы

Топливо является основным источником энергии для работы пилы, поэтому неполадки в области переработки горючего могут быть причиной поломки. Проверка топлива в бензопиле Партнер 350 первый этап диагностики. Если бак заполнен достаточно, стоит внимательно осмотреть свечи. Если свеча зажигания сухая, значит через нее не проходит горючее. После обнаружения этого факта, нужно проверить все элементы системы, начиная с карбюратора.

Регулировка карбюратора бензопилы Партнер 350

Причина неисправности кроется в следующем:

• выход из строя цилиндропоршневой группы двигателя;
• перегрев поршня и цилиндра;
• попадание инородных частиц в двигатель.

Если после тестовой подачи топлива бензопила Партнер 350 включилась, то проблема кроется в других элементах пилы.

Карбюратор бензопилы Партнер 350

Проверка подшипников

Поддерживающий вал пилы стоит проверить на устойчивость через подшипники коленчатого вала. Шатун поршня и подшипники должны прочно прикрепляться к каркасу. Если при движении поршня наблюдаются зазоры между отдельными частями механизма, то эти элементы необходимо заменить.

Основные особенности настройки бензопилы партнер

Пила партнер 350 при регулировке карбюратора выполненной грамотно, способна функционировать исправно и надежно. На базовом этапе регулировки необходимо завернуть регулировочные винты до максимума. Данные винты имеют специальное обозначение — «L» и «H». Они заворачиваются медленно до необходимого упора. Выполняется операция по часовой стрелке. Затем, винты потребуется отвернуть в обратном порядке в полтора раза.

Далее, регулировка карбюратора оборудования партнер 350 своими руками подразумевает выполнение следующего перечня действий:

На протяжении 10 минут необходимо выполнить прогревание заводского мотора husqvarna для ремонта. Данный вид работы производится на средних оборотах.
Производится вращение винтов «S», «LA», «T». Можно воспользоваться схемой. Это необходимо делать против часовой стрелки, на холостом ходу. Операция продолжается до тех пор, пока мотор не перейдет в устойчивый режим функционирования
Обратите внимание, что при выполнении такой регулировки карбюратора на бензопиле партнер цепь должна находится в неподвижном положении. Если при функционировании на холостом ходу вы заметили, что двигатель глохнет, необходимо выполнить поворот винта по часовой стрелки
При замечании подвижности цепи выкручиваем винт против часовой стрелки.
По итогам проведенной деятельности необходимо произвести диагностику работоспособности заводского двигателя 340s. Это необходимо сделать на максимальной скорости и во время ускорения. Если в результате плавного нажатия на акселератор вы обнаружили, что количество оборотов увеличилось до нужного значения за незначительный отрезок времени, то двигатель устройства функционирует исправно. Количество максимальных оборотов на холостом ходу проверяется с помощью винта «H». Его потребуется вращать по часовой стрелке и против. Если максимальная частота оборотов превышает 11500 – 15000 об/мин, то это символизирует о том, что агрегат функционирует «на полную мощность и могут возникнуть трудности в системе зажигания

При возникновении сбоев в процессе вращения, важно прекратить данную операцию и отрегулировать узел в пиле хускварна. Регулировать нужно до получения нужного результата.

Производитель	STIHL MS-180	Husqvarna 137	Partner — 350, 351
Объем цилиндра. см³	31,8	36	34
Диаметр цилиндра, мм	38	38	38
Ход поршня, мм	28	32
Мощность (при об. 9000 за 1 мин), кВт л.с.	1,5/2,0	1,6/2,2	1,3/1,8
Максимальные об.без нагрузки, 1 /мин	14000		12000
Крутящий момент (при 5500 за 1 мин), Nm	1,5
Вибрация на трубчатой рукоятке, мл/сек²	4,6	4,9
Вибрация на задней ручке, мл/сек²	7,3	7,7
Уровень звукового давления, дБ	98	98
Мощность звука, дБ	106	118
Объем топливного бака, л	0,25	0,37	0,40
Объем масляного бака, л	0,15	0,19	0,20
Удельный вес, кг/кВт	2,6	2,9	3,6
Вес не заправл. и без реж. инструментов, кг	3,9	4,6	4,7

Не заводиться бензопила Партнер 351 – причины и способы устранения

В результате длительного использования бензопилы Партнер 351, ее владелец может столкнуться с поломкой основных механизмов инструмента. Из-за этого пила перестает запускаться. Чтобы определить причину неисправности и методы ее ремонта, потребуется осмотреть систему зажигания модели.

Сначала потребуется осмотреть свечу. Если она сухая, то это говорит о поломке в топливной системе пилы. В этом случае свечу можно вкрутить обратно, а также приступить к определению поломки в системе подачи горючего.

Если свечу заливает горючим, на ней скопился толстый слой нагара, то это свидетельствует о необходимости настройки карбюратора или о нарушении правильной последовательности запуска инструмента.

Чтобы завести бензопилу, нужно извлечь свечу, а также очистить ее от нагара. Также потребуется очистить детали, расположенные под свечей, осушить цилиндр. Для этого нужно несколько раз резко потянуть трос стартера. После это сухую свечу нужно установить на место и завести пилу Партнер 351.

Еще одна причина поломки – это нарушение зазора между маховиком и катушкой зажигания инструмента. В этом случае нужно снять верхнюю крышку корпуса пилы, сделать замеры расстояния между деталями.

Если он больше или меньше 0,2 мм, то зазор потребуется настроить. Для этого нужно использовать специальный бумажный шаблон или обычную картонную визитку. Регулировка зазора производится путем поворачивания двух боковых винтов.

В сегменте непрофессиональных бензопил Партнер 351 (Partner 351) занимает достойное место. Легкая, производительная и надежная, пила позволяет выполнять широкий круг задач по распиловке древесины на бытовом уровне.

Бензопила идеально подходит для работы на дачном участке. Она прекрасно справляется с валкой небольших плодово-ягодных деревьев, обрезкой сучьев. С её помощью можно работать в лесу со стволами небольшого диаметра. Партнер 351 подходит для проведения строительных работ.

Устройство бензопилы Партнер 350

Модель компании Partner в 350-ой комплектации выделяется отличным подбором комплектующих и высоким качеством сборки. Основа садового инструмента – 2-тактный 1-цилиндровый ДВС, работающий на смеси из бензина АИ-92 и моторного масла. Поршневая группа мотора – кованая и покрыта хромированным сплавом для продления рабочего ресурса ДВС. В устройство заводского двигателя входит фирменный фильтр CCS, отличающийся способностью улавливать самые мелкие посторонние частицы, не допуская их в топливо. Бензопила Partner 350 отличается от аналогов упрощенным запуском, которого удалось достичь благодаря доработанному стартеру с самоочищающимся барабаном, профессиональному топливному насосу и долговечному электронному зажиганию. Для предварительной подкачки используемого горючего в цилиндр модель оснащена праймером.

За безопасность оператора по время эксплуатации работающей бензопилы компания Partner оборудовала садовый инструмент качественным инерционным тормозом, мгновенно срабатывающем при попадании пильной гарнитуры на гвоздь или любой другой посторонний предмет.

Рабочие органы пилы Partner – металлическая шина и цепь. Их натяжение выполняется при помощи двух ключей, без необходимости снятия защитной крышки пластикового корпуса.

Одно из главных преимуществ бензопилы Partner 350 заключается в удачном расположении необходимых для работы органов управления. Рычаг газа, комбинированный переключатель и тросик заводского стартера расположены в задней части инструмента, что значительно упрощает его эксплуатацию в условиях ограниченного пространства.

Двигатель

В большинстве случаев в работе двигателя встречаются следующие проблемы:

• двигатель перестал заводиться;
• двигатель заводится, но спустя некоторое время глохнет;
• двигатель не способен развить необходимую мощность;
• двигатель работает крайне неустойчиво.

Как проверить сальники коленвала

Наличие течи сальников можно проверить, лишь добравшись до самого коленвала, и тщательно рассмотрев его на предмет подтеков. О том, как правильно это сделать, вы можете ознакомиться на видео:

Как проверить компрессию на бензопиле

При уровне компрессии ниже 8 атмосфер двигателю будет недостаточно имеющей мощности, а значит и бензопила не сможет полноценно функционировать.

Для замера компрессии необходимо:

1. Снять защитную крышку и выкрутить свечу.
2. Вставить наконечник компрессометра в отверстие, где должна находится свеча.
3. При помощи стартового шнура предать поршню вращение и запомнить максимальные показания измеряющего прибора.

Как правильно поставить поршень на бензопилу

Работа по замене поршня для большинства моделей современных бензопил осуществляется по следующему алгоритму:

1. Убирается верхняя и боковая крышки.
2. Выкручивается свеча.
3. Снимаются с амортизаторов стопора и отсоединяется от корпуса ручка.
4. Снимается ведущая звездочка и стартер.
5. В свечном отверстии устанавливается поршневой стопор и раскручивается гайка, фиксирующая маховик и сцепление.
6. Снимается маховик, муфта сцепления, червячный привод маслонасоса, расположенный сразу за механизмом сцепления.
7. Раскручиваются винты, крепящие карбюратор и воздушный фильтр, после чего эти узлы снимаются вместе с рычагом управления мотором.
8. Снимается катушка зажигания, а также глушитель.
9. Пила переворачивается днищем вверх и, выкрутив винты крепления к корпусу, отсоединяется двигатель.
10. Раскручивается поддон и вынимается поршень.
11. Так как поршень снимается лишь вместе с коленчатым валом, то для его отсоединения необходимо извлечь стопорные кольца.
12. Старый поршень меняется на новый, но максимально аккуратно. Вызвано это высокой хрупкостью компрессионных колец.
13. Картер ставится на место, а вместо прокладки применяют герметик.

Все последующие действия осуществляются согласно алгоритму, обратному разборки.

Инструкция по запуску бензопилы

Бензопила Partner 351 работает по тем же принципам и имеет схожее устройство, что и другие инструменты с бензомоторами:

1. Перед первым включением все составные части бензопилы Партнер 351 надежно прикручиваются, проверяется целостность корпуса.
2. Перед каждым запуском проверяется сила натяжения цепи. При необходимости цепь натягивается или расслабляется с помощью регулировочного винта.
3. Перед каждым запуском проверяется количество масла.
4. Запуск бензопилы производится только с твердой поверхности. Нога должна плотно прижимать инструмент к земле.
5. Перед запуском заслонка ставится в положение «открыто».
6. Кнопка запуска переводится в положение «вкл.» после чего надо 5 раз нажать на праймер и начать дергать за шнур стартера. Главное — заводить бензопилу плавно, без рывков.
7. После старта мотор должен поработать на холостом ходу 60 секунд. Затем можно приступать к работе, регулируя мощность с помощью дросселя.

Конструктивные особенности бензопилы «Партнер 350»

Надежная и удобная в использовании пила данной модели имеет бензиновый двигатель с мощностью в 1300 Вт. Она отличается легким запуском, который осуществляется за счет встроенного профессионального топливного насоса и электронной системы зажигания.

Бензопила оборудована системой защиты, которая автоматически активирует двойной инерционный цепной тормоз. Смазка цепи также происходит автоматически. Изменить натяжение цепи этого агрегата очень легко можно с помощью всего лишь двух ключей.

Бензопила снабжена топливным праймером, поэтому легко запускается в любое время года. Барабан стартера инструмента оборудован специальной крыльчаткой, с помощью которой он очищается от загрязнений.

Фильтр с системой CCS способен задержать все остаточные частицы. Кроме этого, такая система позволяет продолжительное время использовать воздушный фильтр, экономя при этом расход топлива.

оснастили стенки цилиндра поршневой группы хромированным покрытием, что значительно увеличивает срок службы инструмента.
