Как самостоятельно изготовить рамки для ульев?

Инновационно-производственный комплекс

Фармкомплекс компании в особой экономической зоне «Санкт-Петербург» входит в число крупнейших промышленных объектов и инвестиционных проектов ОЭЗ.

Площадь фармкомплекса превышает 56 тысяч м2. Первая очередь была открыта в 2015 году, вторая и третья введены в эксплуатацию в 2019 году.

В здании второй очереди расположились новые научно-исследовательские лаборатории. Расположенный здесь новый высокостеллажный склад вдвое увеличил площадь и объем хранения в фармкомплексе.

Сборка рамки для пчел своими руками поэтапно

Выбор материала для изготовления пчелиной рамки необходимо делать внимательно. Лучший вариант – это деревья таких пород:

• липа;
• ива;
• тополь;
• осина;
• верба.

Многие пасечники используют хвойные породы деревьев. Никаких противопоказаний этому нет. Рекомендуют использовать ель, кедр или пихту. Не стоит применять березу, сосну, лиственницу. Ульи из этих пород деревьев плохо переносят перепады температур. Быстро появятся трещины. Внимательно проследить, чтобы на древесине не было следов грибка или плесени.

Подготовить шуруповерт, гвозди и выполнить действия, используя пошаговую инструкцию.

1. Просверлить в боковых планках отверстия, куда позже будет крепиться проволока. Их делают на одинаковом расстоянии в нижней и верхней частях.
2. Нижние и верхние планки соединить, используя шурупы.
3. В отверстие продеть проволоку, закрепить ее края, натянуть для удобного крепления вощины.

Принцип построения конструкции

Основные критерии для изготовления изделий уже представлены. Это размер, материал и качество сборки. Но это еще не все

Важно выдержать расстояние. У пчеловодов оно называется улочками

Так вот расстояние между улочками не менее 8 миллиметров. Оптимальное расстояние – 13 мм.

Если пространство будет небольшим, это неблагоприятно отразиться на трутнях. Их количество резко сокращается. Повышается ройливость семьи, что также не является благоприятным фактором. В конце концов, это отобразится на плодовитости маки и количество взятка.

Какое расположение проволоки лучше

Не менее важный вопрос, как и предыдущие

Важно выбрать правильный материал и метод натягивания. Если тянуть руками, есть риск остаться без кожи на пальцах

В качестве материала лучше выбирать нержавейку. Черный металл не противопоказан, но прослужит он не так долго. Тянуть лучше в направлении параллельно полу.

Инструкция по натягиванию проволоки

Особых рекомендаций, как тянуть проволоку, нет. Каждый мастер имеет собственные методы. Но лишний опыт никому еще не мешал.

1. Готовую рамку с отверстиями закрепить на ровной поверхности.
2. Набить гвоздь в районе верхнего отверстия таким образом, чтобы он на несколько миллиметров выступал над поверхностью.
3. По диагонали, напротив нижнего отверстия, также вбить гвоздь.
4. Предварительно на столе закрепить своеобразную рулетку, как это на рисунке. Повернуть ее таким образом, чтобы боковая планка немного прогнулась. Если рамка надежно закреплена, вторая сторона так же прогнется.
5. Дальше начинать продевать материал сверху, направляясь вниз. Закрепить проволоку на верхнем гвоздике и утопить его молотком. Проделать такие же действия в нижней части, закрепив и забив гвоздь. При наматывании выдерживать оптимальное натяжение.
6. После того, как бока освободятся, будет заметно идеальное натяжение проволоки.

Натягивание не занимает много времени. Немного набравшись опыта, на это понадобится всего несколько минут.

С внутренней стороны закрепить планку, чтобы облегчить наващивание.

Подставка под рамки с медом

Для обслуживания рамок необходима подставка. Изготовить ее несложно самостоятельно. Заняться этим лучше заблаговременно, еще при изготовлении рамок. Их используют, чтобы удерживать рамки при наващивании или для распечатывания. Если изготовить такую сложно, просто приобрести готовую.

Несколько полезных советов помогут подготовить пасеку к новому сезону и по его окончанию собрать хороший урожай меда.

Изготавливаем нижнюю планку рамки для улья

Ее изготовить несложно. Ширина планки составляет 24-25 мм, толщина – 10 мм, длина – 416 мм.

Некоторые пчеловоды не придерживаются таких размеров ширины, делая планку в виде квадрата -10×10 мм. Но меня больше устраивает именно такая ширина, потому что в нижнюю планку можно забить по два гвоздя с каждой стороны. Они хорошо удерживают рамку от вывертывания, к тому же напилить их можно из той же доски, что и верхний брусок.

Устанавливаю уголок от пилы на расстоянии 10 мм. Беру доску и распиливаю ее. На выходе получается рейка 10×24 мм. Но прежде, чем приступить к следующему распилу, простругиваю торец доски на рубанке. Таким образом, не совсем гладкой будет только одна сторона.

В дальнейшем все заготовки торцую, не допуская при этом наличия сучков.

Дерево или пластик

Традиционно принято, что пчелиные ульи со всеми деталями создаются из древесины. Обычно используют кедр, осину, сосну, вербу или липу. Плюсы деревянных элементов:

1. Экологичность, отсутствие негативного влияния (токсического, аллергического, механического) на насекомых.
2. Хорошая продуваемость, способность сохранять тепло.
3. Удобство в эксплуатации.
4. Изношенную, поломавшуюся деталь легко заменить или починить самостоятельно.

Существенные недостатки использования древесины:

• разбухание при влажном климате;
• пересыхание при жарких погодных условиях;
• тяжёлый вес;
• благоприятная среда для жучков, питающихся древесиной, что ускоряет изнашивание деталей.

Однако сейчас пчеловоды начинают пользоваться современными материалами – пластиком. Основные требования к пластиковым приспособлениям – гладкость поверхности, прочность стыков. Плюсы:

1. Лёгкость, прочность конструкций.
2. Жёсткость, которая помогает сохранить листы вощины в целостности при транспортировке.
3. Длительность эксплуатации.
4. Невосприимчивость к погодным условиям, недопущение пропитывания мёдом.

Пластиковые рамки

Минусы применения: хрупкость; при поломке нет возможности восстановить рамку, поэтому придётся заменять.

Пластик и дерево проявляют и плюсы, и минусы в применении. Поэтому выбор материалов для создания рамок остаётся за пасечником. Однако замечено – на пластиковых приспособлениях пчёлы хуже работают.

Дерево или пластик

Традиционно принято, что пчелиные ульи со всеми деталями создаются из древесины. Обычно используют кедр, осину, сосну, вербу или липу. Плюсы деревянных элементов:

1. Экологичность, отсутствие негативного влияния (токсического, аллергического, механического) на насекомых.
2. Хорошая продуваемость, способность сохранять тепло.
3. Удобство в эксплуатации.
4. Изношенную, поломавшуюся деталь легко заменить или починить самостоятельно.

Существенные недостатки использования древесины:

• разбухание при влажном климате;
• пересыхание при жарких погодных условиях;
• тяжёлый вес;
• благоприятная среда для жучков, питающихся древесиной, что ускоряет изнашивание деталей.

Однако сейчас пчеловоды начинают пользоваться современными материалами – пластиком. Основные требования к пластиковым приспособлениям – гладкость поверхности, прочность стыков. Плюсы:

1. Лёгкость, прочность конструкций.
2. Жёсткость, которая помогает сохранить листы вощины в целостности при транспортировке.
3. Длительность эксплуатации.
4. Невосприимчивость к погодным условиям, недопущение пропитывания мёдом.

Пластиковые рамки

Минусы применения: хрупкость; при поломке нет возможности восстановить рамку, поэтому придётся заменять.

Пластик и дерево проявляют и плюсы, и минусы в применении. Поэтому выбор материалов для создания рамок остаётся за пасечником. Однако замечено – на пластиковых приспособлениях пчёлы хуже работают.

Критерии подбора

Чтобы выбрать хорошую фоторамку формата А4, необходимо учесть ряд нюансов

Обрамление не должно оттягивать все внимание на себя

Важно, чтобы оно подчеркивало содержимое, само фото. Поэтому покупатели сегодня идут в магазин с самим снимком

Поэтому покупатели сегодня идут в магазин с самим снимком.

Тип материала может быть разным, однако при покупке этот фактор является решающим. Если в помещении будет всего одно фото, оправа может быть любой. Но к соседству оправ на одной стене (стеллаже, полке) необходимо отнестись основательно. Например, рамки из дерева и стекла не размещают вместе – это смотрится некрасиво.

Выбирая то или иное изделие, необходимо обращать внимание и на другие нюансы

Если фоторамку подбирают для портрета, она должна быть максимально простой. Цвет обрамления не должен быть броским, форма оправы – максимально незатейливая. Цвет оправы не должен сливаться со снимком.

Фоторамка для черно-белой фотографии должна быть нейтральной (белой, серебристой, серой, графитовой). Черный цвет не всегда уместен – такие рамки у многих вызывают негативные впечатления, поскольку черным оформляют траурные фото.

Цвета рамок должны сочетаться между собой. Они могут быть идентичными, а также родственными и в меру контрастными.

Дизайн фоторамки подбирается под снимок, но нельзя забывать и про обстановку

Если это винтажный стиль, она может быть лаконичной, выполненной под крашеное дерево или нарочито состаренной.

Важно правильно выбрать дизайн исходя из стиля, в котором выполнена фотография. Для серьезного снимка нужна соответствующая оправа

Дизайн с веселым декором в данном случае создаст эффект комичности.

Отдельного внимания заслуживает выбор фоторамки формата А4 для фотографий из серии фотосессий. Как правило, эти снимки не нуждаются в лишнем декоре. Они самодостаточны и выразительны, им нужны максимально лаконичные рамки.

Цвет рамки для таких фото может быть разным. В зависимости от цвета самого снимка обрамление может быть белым, серым, стальным, бронзовым, древесным, синим, шоколадным, медным. Кричащие тона (кислотный оранжевый, красный) недопустимы

Они перетягивают внимание на себя, делают фото невыразительным

Фоторамки размещают на видном месте конкретного помещения. Они должны смотреться уместно и красиво

Поэтому, помимо дизайна, нужно обращать внимание на качество. Например, покупая деревянную рамку, нужно оценить однородность материала

Обрамление из разнотипных реек смотрится некрасиво.

При покупке оправы необходимо учитывать тип крепления, качество и количество скоб, стойкость к случайным механическим воздействиям. В этом плане древесина считается лучшим типом оправы. Что касается наклонных ножек, они должны быть прочными и негнущимися.

О том, как изготовить рамки форматов А4 и А3, смотрите далее.

Что представляет собой соторамка

По расположению рамок, которые должны легко выниматься для осмотра, откачки меда, перестановки и др., улья бывают горизонтальными – одноярусными (лежаки) и вертикальными – многоярусными, в которых поверх основного корпуса в несколько ярусов устанавливаются дополнительные корпуса или магазины. Количество соторамок как в гнезде, так и в надставке улья определяют его объем.

Соторамки подразделяются на гнездовые, в которых пчелы выводят расплод, складируя мед и пергу, и на магазинные (их еще называют полурамками), которые предназначены только для меда.

На примере дадановского улья можно увидеть размещение гнездовых (1) и магазинных (2) рамок

Гнездовые соторамки стандартных размеров используют также для обустройства инкубаторов – рамок с расплодом, которые помещают в специальные ящики-изоляторы со стенками из мелкоячеистой сетки и плотной крышкой, а также питомников – стандартных рамок с дополнительными подвижными рейками на боковых гранях.

Между рейками рамки питомника крепятся маточники или клеточки с молодыми матками

Конструктивные характеристики всех соторамок одинаковы: два бруска (нижний и верхний) соединяются при помощи гвоздиков (саморезов) с двумя параллельными планками.

Соторамки могут быть стандартными, низко-широкими, узко-высокими и магазинными (полурамки)

Верхний брусок имеет специальные «плечики», которыми «опирается» на фальцы (предусмотренные пазы-полочки в улье). Через просверленные отверстия на боковых планках затягивается проволока, к которой прикрепляется вощина

Благодаря натяжению проволоки можно добиться большей прочности рамки, что важно при ее наващивании

Верхний и нижний бруски бывают совершенно гладкими или могут иметь посередине паз для более плотного прилегания вощины

Правильно выбираем материал

Качество и прочность изготовленных соторамок напрямую зависят от материалов, которые используются для планок и брусков, проволоки для вощины и крепежа.

Планки и бруски

В последние годы популярными стали соторамки из пластика. Их приверженцы указывают на большую долговечность, устойчивость к грызунам и моли, возможность сэкономить на вощине. Противники ссылаются на присутствие химии в пластмассе, неохотную обработку вощины пчелами. Любителям пожевать сотовый мед также не по вкусу пластиковые рамки. Собственноручно такие изделия также не соорудить, а в случае поломки (пластик ведь довольно хрупкий) – не отремонтировать.

Пластиковая соторамка отличается более прочной конструкцией, не требует сборки. Перед тем, как ставить ее в улей, необходимо нанести тонкий слой воска на пластиковую вощину

Большинство пчеловодов придерживается традиционного мнения, считая лучшим материалом для изготовления соторамок древесину. Дерево легкодоступно, не содержит вредных примесей, в случае поломки его несложно отремонтировать или заменить. Для планок и брусков наиболее подходящие виды древесины – сосна (высушенная) и кедр. При их отсутствии – тополь, верба, липа и другие мягкие породы (меньше поддаются раскалыванию). В качестве заготовки лучше всего использовать прямослойный массив без сучков, которые могут создать много проблем – утяжелять рамки, выделять смолу, раскалываться при сборке, привести к поломке полной соторамки под весом меда и т. д.

К недостаткам деревянных рамок относятся: рассыхание при высоких температурах, намокание и гниение в условиях повышенной влажности, кроме того их часто портят насекомые и грызуны.

Проволока и втулки

Натяжка проволоки во многом зависит от свойств металла, из которого она изготовлена. Имеющийся выбор широк, но следует помнить, что применение медной, алюминиевой и других проволок из цветных мягких металлов недопустимо – через некоторое время струны из-за растяжки начинают провисать. Для ульев используют специальную пчеловодческую проволоку из низкоуглеродистой стали диаметром от 0,3 до 0,5 мм. В продаже можно встретить и более дешевую черную проволоку. Ее основной минус – в подверженности коррозии. Большое распространение получила проволока из оцинкованной стали (не путается, не ломается, хорошо сгибается).

Проволока, смотанная в бухты или на катушки, продается на вес (0,25 кг, 0,5 кг, 1 кг и др.)

Лучшим, но более затратным вариантом будет использование нержавейки (например, IM-2 или SM-1). Еще дороже стоят электропроводные виды проволоки из вольфрама, нихрома (X20H80).

Для натяжки сразу следует приобрести дополнительные крепежные материалы – втулки или скобы.

Втулки должны быть из латуни или другого металла, не подверженного коррозии

В процессе эксплуатации или при натяжке проволока врезается в мягкую древесину, что приводит к постепенному износу рамки, провисанию струны.

Предотвратить это можно двумя способами:

• вставить в отверстия латунные втулки с гладкой шляпкой (например, диаметром 2,5-2,7 мм), через которые затем пропустить проволоку;
• при помощи строительного степлера рядом с отверстием посадить скобу, на которую будет опираться струна. Минус – постепенная коррозия скобы от влаги.

Чтобы ориентировочно подсчитать количество необходимой проволоки, нужно умножить длину 0,5 м на число «волн» на соторамке (магазинная – две, Рута – три-четыре, Дадан – от четырех до шести).

Материал для скрепления соторамок

Для скрепления понадобятся:

• сапожные гвозди (3,5-4х1,6 мм) или небольшие саморезы;
• клей ПВА или другой, подходящий для древесины (на этикетке должна быть маркировка D-3/D-4).

Сборка рамки для улья своими руками поэтапно

Изготовить рамы легче при покупке специальных наборов для сборки. Они содержат инструкцию и готовые детали. Однако некоторые пчеловоды желают создавать рамки для пчелиного улья своими руками.

Принцип построения конструкции

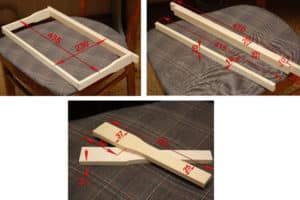

Сбор стандартной рамки для улья (детали) – 4 балки из древесины: верхняя, 2 по бокам и нижняя. Длина одинаковая, за исключением верхней планки. Она несколько длиннее, её концы выступают за пределы общего размера конструкции. Это сделано для быстрой установки.

При выборе деревянных материалов по планкам необходимо пройтись наждачной бумагой для придания гладкости поверхности. Если применяются породы хвойных деревьев (сосна, кедр), то дополнительно производится покрытие воском или олифой.

Планки соединяются между собой саморезами из стали после промазывания стыков клеем. Использование гвоздей не рекомендуется, так как они не позволяют прочно схватиться конструкции.

Для стабильности рамок выполняется натягивание струн: при поперечном расположении – 6 штук, при продольном – 4 штуки. Полурамки снабжаются двумя струнами. Если древесина прочная, то натяжки не делают.

Закрепление проволоки проводится в специальных продольных пазах. Отверстия делаются дрелью, шуруповёртом или прожигаются раскалённым металлом. В отверстия для проволоки на боковых планках вставляются втулки, чтобы металлическая струна не врезалась в древесину.

Какое расположение проволоки лучше

Натяжка в 6 струн при поперечной обмотке позволяет снизить давление на планки, что поможет избежать изгиба. При меньшем количестве струн давление увеличивается, что часто приводит к изгибанию.

Однако большое количество натяжек усложняет конструкцию, приводит к затрате большего количества времени и сил, затрудняет припаивание вощины на проволоку.

Варианты расположение проволоки в рамке

Забивка в верхний брусок фиксирующих гвоздей создаст возможность перетягивания струн при их ослаблении. Это означает, что концы проволоки не связываются с натянутыми струнами.

Выбор проволоки для рамок

Оптимальный материал для проволоки – сталь: обычная чёрная или нержавеющая. Второй вариант предпочтительнее, так как она более долговечная. Однако цена нержавеющей проволоки намного выше. Обычная чёрная сталь несколько мягче, не терпит воздействия агрессивных веществ.

Материалы – нихром и вольфрам – подходят лучше всего для натяжных струн. Они не подвергаются коррозии, хорошо гнутся, быстро поддаются нагреву. Единственный недостаток – высокая цена.

Не рекомендуется использовать струны из цветного металла, толстой лески. Эти материалы мягкие, тянущиеся. Поэтому постепенно приходят в негодность. Существенный минус – вероятность разрыва при снятии сот ножом.

Инструкция по натягиванию проволоки

Натягивание проволоки проводится для установки промежуточного листа вощины. Необходимый инвентарь: проволока на катушке, дрель или шуруповёрт, сверлильный кондуктор, молоток, клещи, гвозди, плоскогубцы.

Поэтапная инструкция – как натянуть проволоку:

1. Сделать дырки в брусках, находящихся друг напротив друга, с учётом предполагаемого расположения струн. Использовать кондуктор.
2. Забить гвоздь для натяжки.
3. Пропустить проволоку сквозь дырки змейкой.
4. Перемотать оставшийся край вокруг первой шляпки гвоздя.
5. Подтянуть проволоку, обмотать о шляпку второго гвоздя.

После проведения натягивания необходимо провести пальцами по струнам. Если нет мелодичного звука, то требуется перетяжка.

Изготовление рамок для ульев легко выполняется своими руками. Главное – правильно определить размер, выбрать материалы, внимательно изучить инструкцию.

Принцип построения конструкции

Традиционные рамки для сотового меда собираются из 4-х деревянных планок: двух боковых, верхней и нижней. При этом длина верхней планки немного больше габаритных размеров рамки и ее края выступают с обеих сторон. Это позволяет быстро и просто устанавливать конструкцию внутрь улья, укладывая ее на имеющиеся продольные опоры вдоль боковых стенок.

Размеры заготовки Рута.

Торговые сети предлагают пчеловодам наборы элементов для сборки, пчелиные рамки в уже готовом собранном виде, с отверстиями для проволоки или без них. Цена рамок заводского изготовления зависит от сорта древесины, качества обработки деталей, наличия отверстий, уровня сборки и торговой марки производителя. Самые дорогие изделия изготавливаются из бука и поставляются в полностью готовом к применению виде.

Вид материала, выбранный для изготовления рамок, оказывает значительное влияние на эффективность их применения и количество получаемого сотового меда. Так же важны размеры конструкции, ее прочность и вес. В качестве материала сегодня используют древесину и пластики.

Сбор секционной рамки.

Причем пластик, как инновационный материал, пока еще широкого распространения не получил. Большинство пчеловодов, при изготовлении пчелиных рамок, отдают предпочтение древесине, как более натуральному и экологически чистому материалу.

Деревянные планки, применяемые для сборки, необходимо хорошо обработать наждачной бумагой или на шлифовальном станке до получения абсолютно гладкой поверхности.

При использовании смолянистых хвойных пород, поверхность планок рекомендуется обработать горячим воском или натуральной олифой. Соединение планок между собой следует выполнять стальными саморезами, предварительно промазав стыки клеем ПВА. Применение гвоздей может не обеспечить достаточной прочности конструкции.

Для обеспечения лучшей стабильности собранной конструкции, рекомендуется делать 4 натягивания при продольном расположении струны и 6 раз натягивать проволоку при поперечном. В мини рамках можно делать всего 2 протяжки. Применение твердых пород древесины позволяет уменьшить количество струн и упростить процесс выполнения работ, но этот вариант увеличит вес изделия.

Для того, чтобы установленная проволока не выступала над поверхностью планок и не задевала стенок улья, затрудняя их установку, в дощечках вырезаются продольные пазы. Диаметр высверливаемых для пропуска проволоки отверстий не должен превышать 1,5 диаметра проволоки.

Сами отверстия лучше всего делать с помощью низкооборотной дрели или шуруповерта. Неплохие результаты можно получить с помощью прожигания отверстий раскаленным металлом. Применение для этих целей холодного шила или другого подобного инструмента может привести к раскалыванию готовых планок.

Выполнение рамки из дерева

Дерево считается классическим материалом для оформления картин. Им обрамляли живопись практически с момента ее появления.

Совет. Чтобы самому сделать рамку из дерева и при этом получить качественное изделие, лучше всего использовать плинтус. Приобрести его можно в любом строительном магазине.

Для выполнения задуманного понадобится:

• деревянный материал (планка или плинтус);
• острый нож;
• ножницы;
• бумага наждачная;
• клей для дерева;
• ножовка;
• гвозди, молоток;
• угловая линейка;
• очень плотная ткань, картон или фанера.

Работу по изготовлению выполняют так:

1. С особой точностью измеряют размеры картины, для которой предназначается будущее обрамление.
2. Полученные замеры отмечают простым карандашом на деревянной заготовке.
3. При помощи ножовки нарезают необходимого размера планки. Зачищают их наждачкой.
4. Все края обрезают под углом 45° .
5. Теперь рамку можно склеить. Если она маленького размера, такого крепления деталей будет достаточно. В ином случае дополнительно используют маленькие гвозди.

После выполнения всех вышеописанных действий можно приступать к декорированию. Рамочную конструкцию можно покрыть лаком, покрасить, наклеить на нее различные украшения, то есть оформить на свой вкус.

Исторические

Совет специалистов по порядку оформления рамки

Так как чертежные документы оформляют по определенным стандартам, они представляют пользователям их правильные форматы.

К типичным по размерам и наиболее востребованными у  инженеров конструкторов относятся: А0, А1, А2, А3, А4.

Чертежник выбирает хорошего качества твердый карандаш, некоторые предпочитают твердо-мягкий, но первый оставляет меньше помарок на листе и четкую линию рамки.

После того, как точками проставляются отступы от краев страницы ватмана, соединяют сплошной чертой.

Затем приступают к штампу, там будет заполнена основная информация о чертеже:

• наименование;
• масштабные ограничения;
• экспликации;
• данные об изображенной детали

Заполнение штампа согласно ГОСТа

Размер штампа на чертеже а4, как и других форматов должен строго соответствовать стандартам, предусмотренным ГОСТом, они подробно указаны на фото.

Размеры штампа на чертеже А4

Студентам понадобится оформлять рамку:

• в пояснительной записке, работая над дипломом или курсовой;
• в чертежах А1 по размерам 841 * 594;
• А2 – 420 * 594

Студенческие контрольные выполняют, исполняя требования учебного заведения по формату А4 и А3:

• преподавателя;
• методики;
• ГОСТ

Чертежи имеют существенное отличие от письменных работ, их нельзя переадресовать авторам, они дают практику, полезную будущим проектировщикам в области инженерии и архитектуры, где рамка определяет лицо всей работы, от неё зависит первоначальная оценка проекта.

У чертежников есть 6 основных линий

Вид любой графики представляет применение хорошо подобранной и выполненной линии. Чертежники используют шесть основных:

• сплошную жирную;
• тонкую;
• волнистую;
• штриховую;
• пунктирную;
• разомкнутую

Каждая черта в схеме, графическом изображении имеет свое предназначение и помогает осуществлять свободную читабельность всей изображенной конструкции.

К примеру, рамку чертят, применяя основную сплошную, выделить контуры потребуется жирной линией, обозначить разрез разомкнутой.

Работу над чертежом следует начинать с предварительной планировки:

• нанести основное изображение в тонких линиях, чтобы можно стереть, этим распределяют равномерность заполнения рабочего поля;
• провести симметричную ось, центровую линию;
• прочертить контурные ограничения с отдельными элементами;
• вынести разметку;
• заштриховать необходимые участки, надписать;
• обвести по широкому фронту;
• убрать лишнее

К оформлению рамки каждый конструктор приступает индивидуально. Привыкшие к аккуратности, педантичные чертежники не приступят к разработке без скрупулёзной подготовки, чертят вначале рамку.

Те, кто идет к проекту долгим путем, делает наброски на чистых листах, а завершающим этапом чертежа служит рамка и заполнение штампа. Студенты также выбирают наиболее приемлемый метод, который останется на всю творческую жизнь.

В сети появилось много автоматических помощников для проектировщиков, оценить же победный триумф изобретательства позволит только путь через кульман, испытание качества карандаша и инструмента для  подтачивания.

В этом видео вы узнаете, как сделать рамку чертежа в Автокаде:

Выбор устройства

Размеры рамок для пчелиных ульев отличаются в зависимости от конструкции используемых домиков.

Изначально на рынке были распространены системы американца Лоренцо Лангстрота, который сумел выйти к покупателям со своим предложением, опередив Петра Прокоповича из Украины. Вторая популярная конструкция была предложена Шарлем Даданом.

Какую из предложенных конструкций считать стандартом вопрос спорный. Но разработчики ульев стремились к унификации размеров для облегчения труда пчеловодов. За основу соторамок берется ширина в 435 миллиметров, так как внутренняя ширина используемых корпусов равна 450 мм.

Соответственно, размеры стандартной рамки для улья при небольшом изменении ее высоты подходят по габаритам многокорпусным и двухкорпусным конструкциям:

• 435 на 300 — размеры рамок для ульев Дадан, укомплектованных двумя корпусами;
• 435 на 230 – стандартные габариты многокорпусных систем от Лангстрота-Рута.

Но здесь следует учитывать, что Даданы могут комплектоваться одной или двумя магазинными надставками, имеющими уменьшенный размер по высоте. Поэтому размер рамок для ульев Дадан – это:

• 435 на 300 в гнездах;
• 435 на 145 – полурамки в надставках, используемых для накопления меда в периоды взятка.

По обеим сторонам верхнего бруска согласно ТУ 10 РСФСР 337-88 делаются 10-миллиметровые плечики для подвешивания соторамок на фальцах внутри домика. При этом ширина всех деталей равна 25 мм.

После того как пчеловод уже определился, какие размеры будет иметь улей, он подбирает рамки. Главное правило при выполнении своими руками – четкое соблюдение размеров. Высота рамок зависит от глубины ящиков улья.

Размеры устройства для пчел влияют на продуктивность пасеки, удобство обслуживания улья.

При изготовлении конструкции необходимо придерживаться определенных стандартов. Такая идея унификации появилась вследствие изобретения ульев. Многие пчеловоды предпочитают сделать заготовки своими руками, так они могут подбирать то, что им нужно. Современное пчеловодство активно использует следующие устройства:

1. Заготовка Дадана-Блатта — 435 на 300 мм.
2. Популярна Лангстрота-Рута — 435 на 230 мм.
3. Магазинная– 435 на 145 мм.
4. Украинская — 300 на 435 мм.

Все эти устройства можно сделать своими руками, используя представленные чертежи.

Чертеж 1. Заготовка Дадана-Блатта

Чертеж 2. Заготовка Рута

Чертеж 3. Украинская заготовка

Чертеж 4. Магазинная

Все типы рамок для пчел имеют не только разные размеры. Они отличаются материалом и креплением.

Важно! Параметры рамок устанавливались, в соответствии с биологическими особенностями пчел, к примеру ширина боковых и верхней реек в 2,5 см не случайна, именно на такую ширину выстраивают соты пчелы в естественной среде.

А. Г. Маннапов, доктор биологических наук, изучавший пчел и их среду обитания, опроверг «идеальность» принятых рамочных стандартов. По его мнению, они имеют кучу недостатков. Ученые создали инновационную рамку в помощь пчеловодству (повышение производительности) с шириной боковых планок 3,4 см, которая позволит улучшить вентиляцию в улье и температурные показатели.

Верхняя рейка

Ее длина должна быть 47 см, большие параметры не дадут возможности встать в пазы конструкции. Толщина может варьироваться от 0,1 до 2,5 см, в зависимости от типа улья и личностных предпочтений пасечника. Эталонной считается толщина в 1,8 см, но многие пчеловоды не соглашаются с этим.

Пчеловоды уверены, что чем тоньше ширина реек, тем больше пчелам остается пространства для постройки сот. Значительно уменьшив этот показатель на всех рамках, можно получить до 1,5 кг дополнительного меда.

Боковые рейки

Высота определяется вертикальной длиной от нижней до верхней рейки, у каждого улья она своя. Толщина – 1 см, меньший показатель приведет к деформации рейки во время натяжения проволоки. Ширина общепринятая – 2,5 см.

Примечание. Немногие пчеловоды склоняются к использованию рамки смешанного типа, с боковой планкой и разделителем Гофмана, ширина которых – 3,75 см.

Нижняя рейка

Она не имеет строгих пропорций, изготавливается из личных пожеланий пчеловода, существуют лишь некоторые рекомендации по поводу габаритов:

1. ширина для медовой рамы – 1,5 см;
2. ширина рамки для расплода – 1,5-2,5 см, толщина – 0,8-1 см.

Кроме того, учитываются следующие показатели:

1. 37-38 мм – должно быть между осями граничащих рамок;
2. 20-30 мм – составляет расстояние рамок от нижнего ряда до дна корпуса улья;
3. 5-7 мм – расстояние от стенок до боковых реек.

Виды

Рамочные ульи – главные инструменты пчеловода. Это не означает, что все они выглядят и конструируются одинаково. Наиболее известны следующие виды рамок:

• кроющие;
• кормушки, инкубаторы, питомники;
• заставные;
• строительные;
• секционные.

Еще есть разновидности, применение которых обусловлено особенностями жизнедеятельности пчел:

• магазинные рамки устанавливаются в верхней части пчелиного домика и нужны в период сбора меда;
• гнездовые рамки нужны в расплодной зоне, обычно располагаются внизу улья, в системе эти изделия играют роль медовых сот.

Кроющие рамки отделяют гнезда от свободного пространства в улье. За ними укладываются утепляющие подушки. Кроющие соты нужны в холодное время для сохранения температуры. Из экспериментальных кормушек, питомников и инкубаторов более распространены первые варианты. Эти приспособления нужны для подачи питания насекомым. Соторамка обычно обшивается фанерой и вмещает до 2 литров сиропа. Рамка инкубатор – это изолированная часть, которая содержит маточники или расплод. Питомник снабжается подвижными тонкими рейками, применяется для установки клеток с маточниками.

Заставная доска характеризуется стандартными типоразмерами. Обычно включает планки и бруски, зашивается фанерой. Деталь сохраняет плюсовые температуры в улье. Строительная рамка выглядит обычной соторамкой с полоской искусственной вощины. Деталь служит ориентиром для пчел, которые понимают, в каком направлении строить соты. Обычно деталь устанавливается в центре улья или второй по счету. Из секционных рамок получают мед.

Стандартный покупной комплект включает четыре детали и контейнеры. Размеры покупных деталей – 43,5х 14,5 см. В пластиковых деталях пчелы работают неохотно.
