Адаптер для мотоблока

Как сделать передний адаптер своими руками

При наличии минимальных навыков работы с простыми инструментами, а также умения использовать чертеж, можно без проблем сделать самодельный адаптер, наподобие КТЗ для мотоблока.

Схема адаптера

Устройство

Главными частями такого агрегата являются:

1. Рама.
2. Рабочее место оператора.
3. Подвеска, которая может быть мостовой, осевой, портальной, а также поворотной.
4. Рулевое управление, имеющее жесткую сцепку.

За счет переднего расположения устройства на нем оборудуется место для крепления отвала (если же применяется задний вариант, то на нем создается портал для использования навесного оборудования).

Важнейший элемент подобной конструкции – это сцепное устройство, необходимое с целью обеспечения качественного крепления адаптера к самому мотоблоку. Оно же обеспечивает нужный уровень устойчивости будущего четырехколесного транспорта. Возможность переноса вперед рулевого механизма обеспечивается жесткой сцепкой. В случае изменения угла сечения для поворотного устройства требуется обеспечить горизонтальное крепление шарнира.

Процесс изготовления

Сам порядок действий для сооружения самодельного адаптера происходит следующим образом:

1. Создается самостоятельно либо используется готовая кинематическая схема, адаптированная под определенный вариант. Важнейшим условием здесь является обеспечение правильного равновесия у будущей конструкции.
2. После этого собирается основная рама. Она изготавливается по принципу вилки со втулкой для обеспечения возможности поворота.
3. К передней части подключаются колеса с рулевым механизмом, а также создается крепление, к которому будет в дальнейшем подключаться отвал.
4. На раму монтируется сидение, рядом с которым устанавливается механизм с выносным управлением мотоблоком.
5. В конце вся конструкция проверяется и тестируется для выявления неисправностей либо различных недочетов.

Использование адаптеров для мотоблоков позволяет сделать из них полноценный минитрактор, за счет чего существенно расширить спектр их применения. К тому же повышается производительность и удобство использование устройства. Такие агрегаты можно приобрести уже готовые под конкретные мотоблоки либо собрать самостоятельно, предварительно подготовив схему-чертеж.

Адаптеры для мотоблока, какие они бывают?

1. С подъемным рычагом. Данная модель облегчит управление, передвижение по площади;
2. Для перевозки груза. Адаптеры оснащены специальными кузовами с максимальной нагрузкой;
3. Короткое или длинное дышло. Короткий вид для легкого мотоблока, длинный — для тяжеловесного агрегата;
4. Телескопическое дышло. В данной конструкции предусмотрена регулировка ширины.

Адаптер с рулевым управлением.

Этот вид подразумевает жесткое соединение с мотоблоком. Рулевой привод выполнен в качестве отдельного узла.

Причем пара колес, выполняющая роль рулевого привода, может устанавливаться впереди или сзади. Каждый ориентируется под собственные предпочтения. Расположение рулевого привода еще связано с запчастями, повседневным использованием.

Адаптер с подвижным соединением.

Речь идет о вертикальной оси. Где соединение между прицепом и мотоблоком подвижное.

Такой конструкцией сложнее управлять, но создавать подобный модуль намного проще своими руками. При повороте требуется больше усилий. Крепление модуля бывает также переднее и заднее.

Даже примитивная конструкция мотоблока нуждается в распределении нагрузок. Поэтому советуют сиденье в модуле расположить рядом с ведущей осью. Под весом водителя колеса мотоблока будут прижаты к грунту, что исключает пробуксовку в процессе движения.

Как сделать адаптер к мотоблоку своими руками?

Необходимый минимум приспособлений для самостоятельной сборки адаптера к мотоблоку выглядит следующим образом:

• уголки металлические;
• металлопрофиль квадратный;
• 2 колеса подходящего размера;
• сварка;
• плотные листы металла (для опоры под ноги);
• мелкий ручной инструмент (отвертка, пила, рулетка и т. д.).

Общее представление о том, как должен выглядеть адаптер, мы уже привели в начале статьи. Теперь подробнее об остальных основных элементах его конструкции.

1. Рама. Основная составляющая будущего оборудования. Конструкция некоторых адаптеров предусматривает объединение с мотоблоком в одно целое, но такой адаптер требует перестройки и самого мотоблока (понадобится новая подставка для двигателя).
2. Подвеска.
3. Сцепка. Обеспечивает устойчивость и надежность всей конструкции. Следует учесть вид сцепного устройства зависимо от вида адаптера. Если адаптер будет с рулем – сцепка должна быть жесткой. При подвижном сочленении сцепка должна быть поворотной, на горизонтальном шарнире.
4. Сидение. Создается или подбирается готовое изделие исходя из предпочтений конструктора.
5. Система управления. Уместна при наличии жесткой сцепки. Также можно сварить самостоятельно или купить.

На чертежах ниже подробно представлено размеры конструкции адаптера, а также его основных связующих узлов.

Типы конструкций

Все варианты делятся на три большие группы, каждая из них имеет свои отличия. Выбирать следует исходя из особенностей выполняемой работы и конструкции мотоблока, к некоторым моделям подходит только один из вариантов. При желании собрать можно разные проекты. Все зависит от желания и умений.

1. Задний адаптер. Самое простое решение, которое присоединяется к мотоблоку через сцепку, на нее обычно ставят оснастку. Сзади добавляют еще один модуль, чтобы вешать и цеплять оборудование уже там. Управлять с помощью стандартной рукоятки, при резких поворотах это не очень удобно, придется сильно наклоняться. Собрать эту разновидность проще всего.
2. Передний вариант. Рама ставится так, что двигатель располагается сзади, установка навесного оборудования проводится на стандартную сцепку. Это решение намного сложнее в сборке, так как придется продумать и изготовить рулевое управление на передней оси или же сделать гибкое сочленение двух частей. Зато управлять удобнее, стоит обычный руль, при этом придется перенести все элементы управления.
3. Полноприводная конструкция. Отличается тем, что крутящий момент передается на две оси сразу, а это повышает проходимость и мощность, можно выполнять тяжелые работы. Вращение второй оси обеспечивает вал отбора мощности, к которому присоединяют небольшой кардан, рама намного массивнее и жестче. Сделать такой вариант сложнее всего.

Самодельные варианты ничем не хуже готовых, если сделать их правильно и подогнать под конструкцию мотоблока. Подбирать стоит с учетом собственных возможностей и умений, разобраться в особенностях каждого типа, решить, какой по силам собрать. Посоветоваться с тем, у кого есть адаптер, учесть все недостатки и постараться устранить их у себя.

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей. Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой. Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно. Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются. Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости. Поставить колеса. Тут работа зависит от типа их крепления к раме. Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся

Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы. Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались

Проще всего использовать готовую рулевую колонку и рейку. Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм. Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет. Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления. Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Заводские варианты прицепов

В настоящее время все больше производителей выпускают в промышленных масштабах прицепы различного назначения:

Рисунок 3. Схема конструирования и крепления колес.

1. «Булат ПМБ-1», производства Украины, имеет размеры борта 1100х1300 мм. Его грузоподъемность составляет 350 кг. Оснащен литыми колесами.
2. Украинские производители выпускают и прицеп марки «Мотор СИЧ АД-2В». Это грузовое приспособление размерами 1200х1300 мм грузоподъемностью 350 кг на литых колесах.
3. «Булат ПМБ-1У» тоже производят украинские специалисты. Это самосвал с кузовом размером 1100х1400 мм. Его грузоподъемность — 450 кг. Колеса в комплект не входят.
4. Украинский прицеп без колес «Булат ПМБ-2У» является самосвалом с размерами кузова 1300х1700 мм. Грузоподъемность кузова — 550 кг.
5. «Мотор СИЧ ТС-1» с Украины имеет кузов-самосвал размерами 1200х1300 мм, грузоподъемность 350 кг, колеса в комплекте.
6. Российский агрегат «Мобил К ТПМ-350-1» оснащен кузовом-самосвалом размерами 1000х1300 мм. Его грузоподъемность — 350 кг. Сделан из оцинкованного железа, оснащен колесами.
7. Китайский самосвал «PRORAB ТТ-502» грузоподъемностью 380 кг имеет кузов 1100х1500 мм и литые колеса.
8. Российский «КАДВИ ПМ-04» — прицеп бортового типа. Кузов 1150х1200 мм имеет грузоподъемность 500 кг, поставлен на пневмоколеса.
9. «КАДВИ АМПК-500» с полным приводом — это прицеп с бортовым кузовом размерами 1100х1100 мм. Его грузоподъемность — 500 кг. Колеса идут в комплекте. Производство России.
10. «Grillo G55-107» — это аппарат совместного производства России и Италии. Бортовой вариант с кузовом 1250-1400 мм. Грузоподъемность — 350 кг. Оснащен колесами.
11. «Беларус МТЗ-750» производства Белоруссии — это бортовой вариант с кузовом 1200х1650 мм. Его грузоподъемность составляет 750 кг. Оснащен колесами.

Некоторые производители известных мотоблоков предлагают приобрести готовые наборы для переоборудования. Для изготовления мини-трактора они выпускают комплекты, в которые входят:

• рама несущая;
• защитный кожух для ремней;
• крылья;
• тормозной цилиндр с бачком;
• рычаги, которые блокируют полуоси;
• тормозной барабан;
• опорный диск;
• рулевая колонка;
• серьга.

Подобные комплекты выпускаются украинскими и китайскими производителями. Из них можно собрать мини-трактор вдвое дешевле, чем купить его в готовом виде.

Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

• задними – сцепка размещается в передней части, а поэтому сам адаптер – в задней части;
• передними – сцепка – в задней части, соответственно, он располагается перед агрегатом, однако с рулем управления.

За областью использования:

• укороченные – небольшие за габаритами. Используются с агрегатами, предназначенными для выполнения легких работ;
• удлиненные – габаритные и тяжелые, используются с мотоблоками тяжелого типа.

В зависимости от выбранного мотоблока вы можете подобрать адаптер подходящий ему

В зависимости от кузова:

• кузовные – в наличии присутствует кузов для транспортировки грузов разных габаритов;
• бескузовные – используются исключительно для сцепления с мотоблоком.

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

С рулевым управлением

Рулевой адаптер предоставляет возможность превратить обыкновенный мотоблок в настоящий мини-трактор. Мощность двигателя останется неизменной, однако значительно увеличится количество выполняемых функций.

Крепление происходит благодаря сцепке, которая размещается перед адаптером.

В конструкцию входят следующие элементы:

• пара колес;
• механизм сцепления;
• тормоз и газ;
• сиденье оператора;
• рама.

Сзади присутствует механизм, к которому при необходимости может крепиться навесное дополнительное оборудование.

С подвижным сочленением

Такие агрегаты называют еще адаптер-переломка. Это самое легкое и экономично в изготовление устройство. Подвижное сцепление размещается в передней части. Недостатком считается то, что приходится поворачивать весь механизм, без использования дополнительного управления. Из-за этого радиус и угол поворота будут больше.

Передние и задние адаптеры

Передний адаптер по своей конструкции похож на рулевой. Однако механизм сцепления расположен сзади. Такой вид конструкции очень удобен, так как она может разбираться и легко транспортироваться.

В заднем схема расположения обратная переднему – сцепка впереди агрегата, соответственно, сам адаптер оказывается сзади.

Передний чаще всего используют на тех работах, где сила агрегата играет ключевую роль, а именно – вскапывания, рыхления.

Адаптер для мотоблока своими руками чертежи и размеры

Ниже, приведены чертежи и размеры, а так же материалы
необходимые для изготовления адаптера к мотоблоку сложной конструкции.

Что понадобится при изготовлении адаптера

— Металлический уголок

— Листы металла для опор для ног

— Квадратный металл. Профиль

— Два колеса

— Сварочный аппарат

— Ручные инструменты

Ниже, приведена кинетическая схема, которая поможет
обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж
ниже показывает схему мини трактора, сделанного из мотоблока Нева.

Двигатель силового агрегата (2),
приводящий во вращение передние колеса (1), передает крутящий момент через цепь
(3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на
задний мост (6), приводя во вращение задние ведущие колеса (7).

— При изготовлении рамы, нужно не
забыть про устройство втулки и вилки, для обеспечения свободного поворота
прицепа.

— Кузов адаптера к мотоблоку,
изготавливается и стального листа, а борта кузова, должны быть высотой не менее
30 – 35 см.

— Сиденье устанавливается на балку приваренной
к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно
составлять 80-90 см.

— Проверка роботоспособности всего
механизма.

Дополнительные чертежи простого адаптера

Ниже, чертеж одного из самых простых в конструктивном плане адаптеров.

К раме, изготовленной из квадратной профилированной трубы размером 50*50 мм и толщиной 2 мм, приварены:

— Механизм сцепки;

— Упор для ног в виде перпендикулярно установленной трубы;

— Стойка с установленным на него сиденьем;

— Квадратная труба того же сечения, для установки колес;

— Тормоз.

Чертежи ключевых узлов адаптера

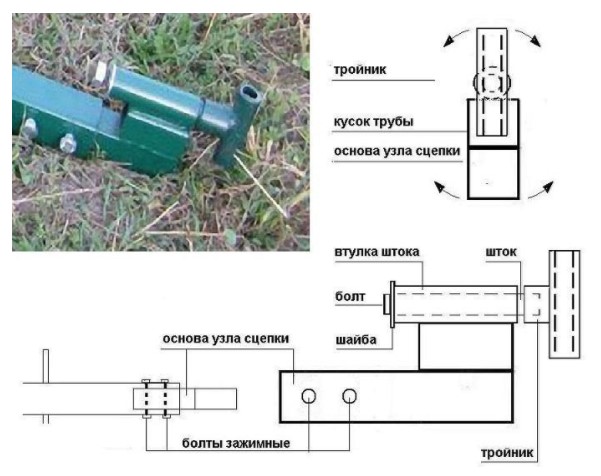

Механизм сцепки. Выглядит как сварная конструкция, вставленная в основную раму и закрепленную болтами. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 -1,5 дюйма.

Подробнее о сцепке, и как её сделать, читайте в отдельном материале «Сцепка для мотоблока».

В трубу, вставлен не до конца, зажатый болтом, шток с наваренным самодельным тройником. Шток смазан солидолом и обеспечивает поворот тройника по оси, для обеспечения эффекта качения при передвижении по неровной почве.

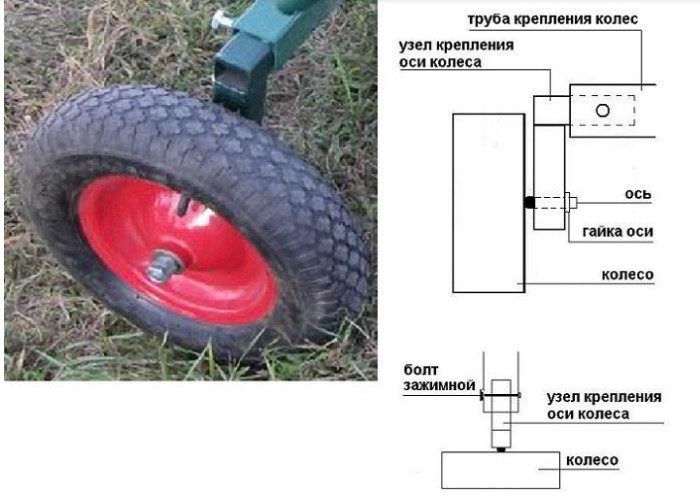

Узел крепления колес. Конструкция состоит из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и скрепляется болтом. На вертикальной части закрепляют (на подшипниках) ось с колесом.

Другие узлы адаптера не столь важны, и мы их рассматривать не будем.

Адаптер для мотоблока Нева

Чертежи и размеры для разных
мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных
моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно
отличаться.

Сделав самодельный адаптер к мотоблоку,
использовав с ним различные виды навески, можно не только облегчить работу, но
и значительно повысить производительность.

Как изготовить своими руками

Разумеется, приобретение адаптера к мотоблоку, готового к работе — это оптимальный и простой выход из ситуации. При всем том стоят они действительно довольно много, поэтому вовсе не каждый фермер или просто дачник готов позволить себе их приобретение. Не приходится удивляться, почему многие задаются вопросом, как сделать адаптер собственноручно.

Это, конечно, возможно, и в сети можно найти довольно много рекомендаций, которые касаются самостоятельного изготовления адаптеров. БОлее того, есть и множество чертежей, дающих возможность рассмотреть это устройство более наглядно и детально.

Использовав их, вполне возможно создать такой агрегат в бытовых условиях, используя минимум инструментов и материалов. Для производства самодельного адаптера потребуется:

• сварочный аппарат;
• колесная пара;
• стальные уголки и листы;
• водительское кресло;
• крепежные соединения; трубы из железа.

Вся работа будет состоять из нескольких шагов:

1. Берем квадратный металлический профиль, длиной примерно 1800 мм. Поперек него привариваем такой же железный лоскут, только меньшего размера — примерно 600 мм. К этому полотну профиля в дальнейшем закрепятся колесные стойки, высота которых должна быть около 300 мм.
2. После этого нужно прикрепить раскосы. Крепят их к центральной раме и к колесам. Угол расположения колесных втулок относительно рамы допускается любой, какой хочется. К металлическому профилю дополнительно приваривают балку. Это необходимо для укрепления рамы.
3. Раму для дополнительного оборудования сваривают из швеллера № 10.
4. С колесной осью она совмещается посредством куска квадратной трубы, а швы свариваются сварочным аппаратом.
5. Теперь к раме привариваем рычаг управления с тремя коленами (200, 350 550 и миллиметров).
6. Крепим к рычагу еще один (размер 800 мм), он будет регулировать усилие.
7. Рычаги соединяют между собой обыкновенными болтами.

Первый этап пройден. Приступаем к следующему.

Работа с конструкцией адаптера

Теперь начинает работу с адаптером. Для этого выполняем следующие действия:

1. К центральной раме нужно приварить кусок 300-миллиметровой трубы — это будет подставка под водительское сиденье.
2. Сверху перпендикулярно этой подставке аналогичным образом свариваем 2 куска трубы. Это требуется для того, чтобы сидушка не оторвалась в процессе работы и была более устойчивой в процессе тряски при работе. Сиденье может быть готовым, а можно его сделать самостоятельно из куска фанеры и поролона, это уже на усмотрение мастера.
3. Сиденье крепим к поперечным кускам трубы, которые привариваем к самой подставке, а также к подставке под сиденье. В роли крепежного элемента применяем обыкновенные болты.
4. Спереди привариваем механизм сцепки с мотоблоком, после чего работа может считаться оконченной.

Адаптер с рулевым управлением

Если же навыки есть, то при желании конструкцию можно несколько усложнить, изготовив еще и самодельный адаптер к мотоблоку, к которому можно приладить еще и рулевое управление.

Чтобы осуществить эту задумку, нужно будет приготовить следующие материалы и инструменты:

• сварочный аппарат;
• сиденье;
• 2 колеса; стальные трубы и уголки;
• листы железа.

При такой конструкции раму адаптера необходимо крепко соединить с мотоблоком, в противном случае устройство будет, как говорится, «вести по сторонам». Для конструкции можно взять любой готовый руль, пусть даже от старых «совковых» автомобилей (от того же от ВАЗа, например).

Адаптеры для любого мотоблока, в том числе и для Невы, дают возможность значительно повысить комфорт оператора при управлении мини-трактором. Фактически, водителю уже не придется постоянно волочиться за аппаратом. Теперь он может просто сесть в удобное сиденье и делать все то же самое, только с комфортом и в большем тепле.

Конструкция таких агрегатов довольно проста, и самостоятельное производство их в домашних условиях вполне возможно. Тут необходимо учитывать, что домашняя сборка подразумевает наличие хотя бы базовых умений в сварочной работе, а также с сопутствующего инструментария. Также потребуется запастись большим количеством уголков и металлических труб, чтобы не прекращать работу из-за недостатка материала. В целом же, целесообразность собственноручной сборки адаптера есть, тем более учитывая, что при этом значительно экономятся денежные средства.
