Рейтинг лучших граблей для мотоблоков на 2020 год

2 Ворошилки своими руками

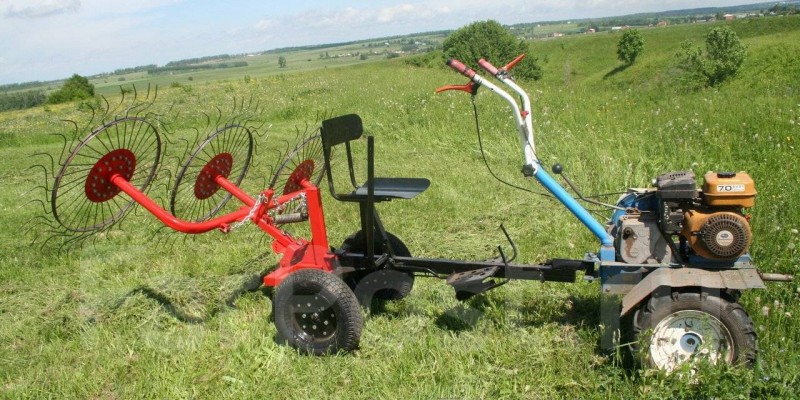

Грабли ворошилки навесные можно сделать своими руками. Такой вариант подойдет для тех, кто владеет небольшими участками и мини-тракторами. Грабли для минитрактора, сделанные самостоятельно будут иметь 5 сгребающих колес (можно установить и больше, но для небольших хозяйств достаточно 5-колесной базы). Если же в качестве движущего средства используется мотоблок, то достаточно сделать и 3 колеса из металла.

Чтобы сделать пальцевые грабли ворошилки Солнышко, понадобятся такие материалы:

Схема построения граблей ворошилок Солнышко

• металлическая труба (можно взять раму из старого мотоцикла) для производства рамы;
• кронштейны, чтобы закрепить колеса;
• проволока из стали толщиной 4-8 мм, из которой делаются сгребающие пружины;
• стальные листы толщиной 4 мм для изготовления дисков рабочих колес;
• два подшипника, которые крепятся в ступицы для монтажа каждого из колес;
• детали для изготовления навески, которая предназначена для того, чтобы ворошилка могла крепиться к транспортирующему средству.

В качестве ступиц наиболее оптимальным вариантом будет установка ступиц из автомобиля ВАЗ, так как в них встроены подшипники конического типа. Это увеличивает износостойкость и долговечность ходовой части оборудования.

Грабли ворошилки своими руками делаются легко и довольно быстро. Такое оборудование значительно упростит жизнь сельхоз работника.

2.2 Преимущества применения ворошителей

Чтобы очистить свой земельный участок от сухой или свежескошенной травы, грабли для минитрактора станут незаменимым помощником.

Тракторные ворошители выдают самые большие показатели производительности, работая при этом с повышенной скоростью. Самые большие показатели можно зафиксировать на длинной прямой дистанции. Но работа таких инструментов немного ухудшается, если появляются угловые участки. Большим плюсом таких устройств является способ их крепления к движущему средству. Для присоединения не нужен вал отбора мощности.

Многие землевладельцы отмечают, что благодаря тракторам с роторными граблями, потеря листвы и сена во время сгребания сводится к минимуму. Пальцы, расположенные на колесах ворошителя, кроме того, что взбивают скошенную траву, еще и переворачивают её, вследствие чего повышается вентиляция сенных валок.

3 077

Мотоблок и универсальные грабли – что они собой представляют?

Полевые мотоблоки – это малогабаритные мобильные устройства на базе одноосного шасси, предназначенные для выполнения разных аграрных задач. Такая техника подходит для обработки небольших земельных участков, давая возможность не прибегать к помощи трактора или тяжелого физического труда. В качестве дополнительных насадок и приспособлений может применяться навесное оборудование, грунтозацепы, отвалы, грабли.

Основное предназначение универсальных граблей – уборка с полей зеленой и сухой травы, скошенного сена. Оптимальный захват – 1,15-2 м. Рабочий механизм представляет собой сгребающие прутья, закругленные от основания до конца. В основной перечень необходимых конструкций для сооружения самодельных граблей входят: колеса диаметром 0,3-0,4 м, ось в виде металлического прута или трубы, прутья диметром 0,6-0,8 см для рабочего механизма, опорные трубы для крепления (0,3-0,4 м), дышло и пружины. Могут использоваться и дополнительные детали, в зависимости от сложности конструкции.

Самодельные грабли

Следует отметить, что стоимость граблей заводского производства довольно высока, поэтому многие мастера изготавливают эти приспособления своими руками. Естественно, результативность и скорость выполнения работ в этом случае будет ниже промышленных вариантов, но если речь идет о небольшом хозяйстве, то способ вполне оправдывает себя.

Чтобы сделать такие грабли, необходимо подготовить все основные инструменты и расходные материалы:

• колеса размером 0,4 м;
• стальная ось, выполненная из трубы;
• стальные прутья с диаметром 0,7-0,8 см для создания рабочего устройства;
• дышло;
• пружины.

Для начала следует сделать колеса и ось – это очень важный этап, поскольку именно они становятся остовом, на котором удерживается целая конструкция. Обычно колеса заимствуют от ненужного садового оборудования, например, от поломанной зерновой сеялки. Также колеса можно купить в магазине – самые дешевые модели стоят примерно 1,5 тысяч рублей.

Из колеса следует вынуть подшипник, затем – найти стальную полосу толщиной не больше 2 см, шириной – до 4,5 мм и длиной примерно 1,8 м. Эту полосу обкручивают об оба диска, а затем приваривают по торцевой стороне. В результате ширина протектора примерно будет равняться 4 см.

Затем следует выполнить крепление оси. Для этого берут подходящую к размерам отверстия колес стальную трубу и аккуратно продевают ее таким образом, чтобы она немного выступала. На внутренней поверхности колеса крепят с двух сторон специальные стопорные кольца, а с внешней – буром делают небольшие отверстия для шплинта – они выглядят как крепежи в форме полукруглого острого стержня.

В самом центре трубы необходимо сделать метку, а затем просверлить отверстие в 2,9-3,2 мм и вставить шплинт. В случае если он у вас под рукой отсутствует, – сгодится электрод от сварочного устройства – ему придают специфическую для шплинта петлеобразную форму и обивают оплетку.

Чтобы было легче фиксировать рамку, нужно приделать пару стальных квадратов на удалении 10-15 см от каждого колеса, при этом планки должны иметь не менее 2 см в ширину и 10 см в длину, а толщина металла должна равняться примерно 2 мм.

Очень важный этап – усиление конструкции. Для этого делают специальные горизонтальные опорные стойки из металлопрофиля. Вам понадобится два квадрата длиной примерно 1,2 м с параметрами 25х25 мм – их надо закрепить параллельно по отношению друг к другу. Если по окончании этих манипуляций вы заметите, что длина оказалась различной, следует убрать излишки болгаркой.

Потом необходимо смонтировать дышло. Чтобы сделать эту работу верно, рулеткой вымеряют расстояние между опорами, разделяют его на два и получают тот центр, куда и надо прикреплять дышло. Обычно для его изготовления используют трубу диаметром от 30 мм и более, а длина приспособления должна составлять порядка 1,5 м. Следует отметить, что чистая масса граблей составляет примерно 15 кг (без дополнительного усиления колес и оси и опор), поэтому чтобы снизить риск излома мототехники и сделать установку стойкой к механическим повреждениям, крепят пару металлических пластов квадратной формы размером 15*15 мм. Они прикрепляются в наиболее уязвимых участках, при этом первую параллель крепят в центре между обеими стойками, а вторым функциональным усилением станет тяга, которая отвечает за эффективный подъем и опускание граблей.

После того как каркас граблей готов, следует сделать лишь планку, затем – приварить к ней упругие пружины и зацепить все это к тяге. Для изготовления планки будет нужна труба размером 30 мм в диаметре. В случае если она будет длинной, то следует просто отрезать лишнее – в работе нужно не более 1,3 метров – это и будет основная рабочая ширина оборудования.

​​​​​​Для фикссации верхней планки к изготовленным стойкам по горизонтали приваривают пару 10-15 см отрезков труб диаметром около 40 мм, затем сквозь их продевают свободную ось – в результате получается цельная конструкция, в которой верхняя труба легко проворачивается вокруг собственной оси

Чтобы снизить вероятность ее выскальзывания и закрепить в требуемом положении, следует по обеим сторонам установить стопорные кольца либо самые обычные штифты. После этого следует снова поработать с тягой: по центру ее верхней планки цепляют стальной уголок и приваривают, к нему фиксируют тягу с одного конца, а с другого – закрепляют поодаль от середины дышла. После этого остается только приварить пружины и приступать к тестированию техники.

Подробности смотрите далее.

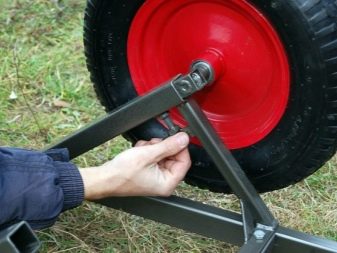

Изготавливаем ось и колеса

Делать конструкцию аналогичную «Салюту» будет достаточно сложно и дорого для дачника, поэтому сразу рассмотрим доступный вариант, который не нанесет сильный урон вашему бюджету. Сначала нужно изготовить ось и колеса – основу, на которой будет держаться вся конструкция. Самый простой, но довольно затратный способ – купить колеса (по 1400 рублей штука) и ось 16 мм диаметром, на которую посадить их. Такие цены многих не обрадуют, поэтому делаем все это собственноручно. Рассмотрим пошаговую инструкцию изготовления оси с колесами.

Шаг 1

Делаем металлическое колесо.

Берем сломанный диск от зерновой сеялки, его диаметр будет примерно 35-40 сантиметров, потом выбиваем внутренний подшипник. Можно оставить его внутри и прямо в него засунуть металлический прут, но необходимо, чтобы он плотно входил, без люфта. Далее берем металлическую полосу толщиной 1.5-2 миллиметра, шириной 4 сантиметра и длинной до 170 см, обкручиваем ее вокруг диска, по торцу привариваем. Можно использовать уголки для удобства сваривания плоскостей металла. У нас получится колесо с шириной «протектора» 4 см, что полностью удовлетворит требованиям фермера.

Шаг 2

Изготавливаем и устанавливаем ось.

Это самый простой этап. Берем подходящий по диаметру металлический прут (как правило, это 14 мм), продеваем его в наши «колеса», чтобы он выходил из диска на 1-2 сантиметра. С внутренней стороны навариваем стопорное кольцо, снаружи – сверлим стопорное отверстие под шплинт. Берем электрическую дрель, сверло на 3.2 мм, посредине прута проделываем посадочное место. В роли шплинта можно использовать электрод 3 мм от сварочного аппарата (оббиваем оплетку и забиваем его туда).

Шаг 3

Делаем на оси места крепления под каркас.

Для последующего удобства эксплуатации можно сделать специальные крепления для металлической рамки – 2 пластины на расстоянии 10 сантиметров от каждого колеса. При помощи сварочного инвертора привариваем к оси 2 металлические планки по 3 сантиметра шириной и 10 длинной (толщина металла – 2 мм).

Насадка для мотоблока «Нева»

Особенностью этого производителя является то, что тут предусмотрен специальный адаптер, который делает данное навесное оборудование подходящим для любых мотоблоков. Это очень удобно, так как у пользователей другой техники, а не только фирмы «Нева», есть возможность использовать качественные грабли.

Насадка регулируется по ширине. Ее рабочая часть почти 1,5 м. Это делает уборку участка максимально быстрой и эффективной. При этом подобная ширина позволяет удобно работать как на больших пространствах, так и на маленьких территориях.

Особенностью граблей на мотоблок «Нева» является то, что они выполнены на пружинной основе. В результате такого подхода они находятся не в одном положении, а несколько меняют свою амплитуду во время движения. Это позволяет более качественно собирать мусор, сено, листья и т.д. Более того, таким насадкам не страшны камни, поэтому у них не будут отламываться зубчики. Их можно опускать и поднимать при помощи специального рычага.

Грабли для мотоблока

Современные производители пытаются доукомплектовать мотоблоки различными дополнительными приспособлениями. Грабли являются одним из таких устройств, относятся к категории прицепного оборудования и предназначены для уборки травы и сена на участке.

Грабли к мотоблоку имеют специальную конструкцию с регулируемой рукояткой и являются подъемными. Их можно устанавливать к передней или задней сцепке, что зависит от их конструктивных особенностей.

Особенности применения грабель:

• сбор скошенной травы или сена;
• разравнивание земли на огороде;
• очистка участка от мусора и сорняков.

Грабилка является важным помощником в садовом и огородном хозяйстве. Ее использование намного облегчает работу на участке.

Виды граблей

В зависимости от способа применения и конструктивных особенностей, данные устройства разделяют на такие виды:

Грабли ворошилки или поперечные предназначены для ворошения скошенной травы, что обеспечивает ее равномерное просыхание и исключает прение. Также эти устройства собирают траву в валы. В основном они размещаются сзади мотоблока и имеют большие размеры.

Выбирая грабли на мотоблок, следует помнить об их функциональном предназначении и способе установки. Качественные модели прослужат очень долго, а также в несколько раз увеличат эффективность работы на участке.

Как сделать грабли для мотоблока своими руками?

Данные инструменты являются необходимыми помощниками в сельском хозяйстве. Это дополнительное навесное оборудование нужно приобретать отдельно. Но если покупателей пугает стоимость моделей, можно создать самодельные грабли.

При изготовлении грабель важно использовать чертежи и серьезно подойти к созданию инструмента. Ниже приводим инструкцию с фото, которая поможет вам изготовить качественные грабли для мотоблока

Необходимые инструменты:

• профильная труба;
• дрель;
• проволока;
• лак;
• мел;
• сварочный аппарат;
• сеялка;
• солидол.

Формирование оси и колес

• Делаем колесо. Нужно взять диск для зерновой вспашки (диаметр до 40 см), выбить внутренний подшипник и поместить металлический прут. Далее следует обкрутить вокруг диска металлическую полоску и аккуратно приварить.
• Устанавливаем ось. В колесо продеваем металлический прут, который должен выглядывать из диска на несколько миллиметров. Стопорное кольцо привариваем с внутренней стороны, а с внешней просверливаем стопорное отверстие для шплита (можно использовать электрод). В центре прута делаем посадочное место с помощью дрели.

Создаем места креплений на оси. Возьмите металлические пластины и разместите их на рамке на расстоянии 100 мм. Надежно приварите эти пластины, так как в дальнейшем именно с их помощью грабли можно крепить к мотоблоку.

Работа над дышлом и стойками

• Монтаж косых опор. Для этого возьмите несколько металлических квадратов и приварите к оси строго по параллели.
• Установка дышла. По центру между опорами установите толстостенную трубу, размер которой зависит от желания владельца.
• Создание зацепа. Выгнув трубу, можно сделать удобный зацеп.

Установка планки граблей

• Крепим ось. Отрезав от трубы полтора метра, делаем рабочий захват. Далее помещаем ось горизонтально к стойкам. Должна получиться труба, которая спокойно крутится в креплении.
• Делаем ушко. К верхнему углу трубы нужно приварить тягу, а нижний нужно установить на эксцентрике, чтобы он доставал до центра дышла. Нажимая на такую трубу, можно опускать или подымать грабли.
• Привариваем пружины к уголку или в специальные высверленные отверстия.

Нужно позаботиться и о системе усиления, что позволит избежать поломок. На слабые места желательно установить металлические квадратики. Усиление оборудования обеспечит и тяга для поднимания или опускания грабель.

В завершение изделие нужно смазать солидолом, что обеспечит его правильную работу. В видео приведены детальные рекомендации по созданию грабель для работы на участке.

Такой тип навесного оборудования можно использовать с мотоблоками Нева, МТЗ, Агро и другими. Устройства обеспечат эффективность выполнения сельскохозяйственных задач и облегчат выполнение работ на участке.

Материалы изготовления

В настоящее время в розничной торговле можно найти самые различные виды садового инвентаря, в том числе грабель. Стоят они относительно недорого, однако те, кто желает сэкономить средства, могут изготовить этот прибор самостоятельно. Процесс изготовления несложный и справиться с ним может практически каждый дачник или садовод-любитель.

Для изготовления изделия применяют следующие материалы:

• железо, которое впоследствии окрашивается антикоррозийными средствами;
• сталь;
• алюминий;
• пластмасса;
• пластик;
• дерево.

Чтобы тяжелый вес изделия не препятствовал работе, лучше выбирать вариант из алюминия. Возможно, такие грабли прослужат немного меньше, но и руки от них уставать не будут. Изделия из пластика или пластмассы считаются удобными и легкими, но долго они не прослужат. Альтернативой им будут деревянные изделия.

Как сделать самодельные грабли на мотоблок?

Умелые фермеры уже научились создавать действительно функциональное и надежное оборудование, поэтому сомневаться в эксплуатационных свойствах и долговечности результата не приходится. Если серьезно подойти к процессу и использовать чертежи, все наверняка получится на высшем уровне.

Работаем над формированием оси и колес

Шаг 1. Создаем колесо из металла Для начала необходимо взять непригодный диск для зерновой вспашки диаметром не более 40 см. После выбивания внутреннего подшипника, можно оставить его внутри и поместить туда прут из металла.

Затем берем металлическую полоску, и, обкрутив ее вокруг диска, аккуратно привариваем. В итоге получим колесо с довольно широким протектором.

Шаг 2. Делаем и монтируем ось Металлический прут продеваем в «колеса». Нужно, чтобы он «выглядывал» из диска на пару десятков миллиметров. Важный момент: стопорное кольцо должно быть наварено с внутренней стороны, а снаружи просверлено стопорное отверстие для шплинта.

С помощью электрической дрели создаем посадочное место точно в центре прута. В качестве шплинта можно пустить электрод (3мм).

Шаг 3. На оси создаем места для дальнейшего крепления к каркасу Чтобы в будущем грабли было удобно эксплуатировать, можно создать крепления специального плана для рамки из металла. Речь идет о двух пластинах, размещаемых на расстоянии 100 мм от каждого колеса.

Используя сварочный инвертор, следует прикрепить к оси несколько металлических планок. Не стоит забывать, что самодельные грабли получатся весьма тяжелыми, поэтому нельзя игнорировать установку усилений косого плана между осью и деталями сооружения.

Монтируем дышло и стойки

Шаг 1. Прикрепляем косые опоры под наше творение Используем несколько квадратов (из металла) и привариваем их строго по параллели между собой к оси. Если же длина будет разной, с помощью болгарки можно откорректировать оплошность.

Шаг 2. Прикрепляем дышло После измерения расстояния между опорами, вычисляем центр, где будет дышло. В ход пойдет стандартная толстостенная труба (диаметр 30 мм). Ее высота зависит от пожеланий владельца. Использовать следует именно толстостенный вариант, ведь грабли поддаются невероятной нагрузке, которую они должны выдерживать.

Шаг 3. Готовим зацеп дышла Человек может приварить обычную трубу или же выгнуть ее в С-образной форме. Многое зависит от удобства и предпочтений мастера. Главное, чтобы дышло не «прыгало» из стороны в сторону.

https://youtube.com/watch?v=1Tmgrr-XfQQ

Заботимся о системе усилений

Ожидается, что в итоге грабли получатся довольно тяжелыми – не меньше 15 кг. Дабы избежать поломок, можно связать слабые места с помощью металлических квадратов 15х15. Этот вариант усиления проводится в середине стоек, а после связки между собой в центре параллельного усиления следует приварить подкос.

Опускающая и поднимающая грабли тяга станет еще одним типом верхнего усиления. С ее помощью устройству удастся избежать боковой неустойчивости.

Работаем над планкой граблей

Шаг 1. Прикрепляем ось граблей Создаем рабочий захват прибора, отрезая от трубки 1,5 метра. Затем к стойкам прикрепляем горизонтально с помощью сварочного аппарата две трубки, в которые и помещаем ось. В итоге выходит труба, спокойно крутящаяся по кругу в креплении.

Шаг 2. Создаем «ушко» Берем трубу и к ее верхнему углу аккуратно привариваем тягу. Что касается второго конца этой самой тяги, то он будет сидеть на эксцентрике, доставая до центра дышла. При нажатии на ручку, грабли будут то опускаться, то подыматься.

Шаг 3. Навариваем пружины Можно приобрести их отдельно, а можно купить 20 метров проволоки-нержавейки и самостоятельно выгнуть детали С-образной формы. Приварить их можно к уголку или же просто поместить в специальное отверстие, созданное с помощью дрели.

После завершения всех работ желательно тщательно смазать все компоненты солидолом. Причем совершать эту процедуру следует постоянно, чтобы избежать поломок или перегревания деталей.

https://youtube.com/watch?v=u1aNWxoMfYc

Принцип работы конструкции

Садовая тачка своими руками

Работа оборудования основана на передаче вращательного движения двигателя трактора или мотоблока механизму граблей. Это позволяет задействовать до пяти пар колёс и провести уборку на сенокосе на значительной площади. При помощи специальных приспособлений на колёсах, напоминающих большие крючья, можно выполнить несколько видов работ: поддевать охапки травы или копны соломы, переворачивать или сгребать.

Всё будет зависеть от установки угла игольчатых колёс. Это позволит комбинировать или варьировать выполняемые функции машины. Можно грабли настроить так, что они будут собирать траву по центру или, наоборот, расположить их в ряд для фронтального сбора сена. Благодаря несложному принципу эксплуатации агрегата, работать на нем будет легко. Поэтому для мастера-самоучки несложно будет сделать самодельные грабли для уборки сена для трактора своими руками.

Грабли ворошилки навесные

Насадка для мотоблока «Нева»

Особенностью этого производителя является то, что тут предусмотрен специальный адаптер, который делает данное навесное оборудование подходящим для любых мотоблоков. Это очень удобно, так как у пользователей другой техники, а не только фирмы «Нева», есть возможность использовать качественные грабли.

Насадка регулируется по ширине. Ее рабочая часть почти 1,5 м. Это делает уборку участка максимально быстрой и эффективной. При этом подобная ширина позволяет удобно работать как на больших пространствах, так и на маленьких территориях.

Особенностью граблей на мотоблок «Нева» является то, что они выполнены на пружинной основе. В результате такого подхода они находятся не в одном положении, а несколько меняют свою амплитуду во время движения. Это позволяет более качественно собирать мусор, сено, листья и т.д. Более того, таким насадкам не страшны камни, поэтому у них не будут отламываться зубчики. Их можно опускать и поднимать при помощи специального рычага.

Описание конструкции

Грабли садовые выполняют разнообразные функции: разрыхление грядок, очистка участка от сухих листьев, скошенной травы и сорняков и т. д. Это лучший помощник огородников, садоводов и фермеров. Конструкция этого инструмента крайне проста: черенок, на который насажена поперечная планка с зубьями. Исходя из их назначения, меняется и конфигурация: число зубьев, их форма, длина, толщина, материал и другое.

Рабочая часть граблей изготавливается из различных материалов, от которых напрямую зависит прочность и вес всего инструмента:

• окрашенное железо – относительно тяжелые, быстрое искривление зубьев, высокий износ;
• сталь – долговечны, но тяжелые;
• закаленный алюминий – обладает лучшим соотношением качества и веса;
• пластик и пластмасса – легкие и маневренные, но непрочные;
• деревянные – достаточно прочные и легкие.

Для фермерских хозяйств и больших сельскохозяйственных угодий выпускаются специальные грабли-ворошилки – машина, которая предназначена для сгребания и ворошения покосов.

Разновидности насадок

Чем больше у мотоблока будет насадок, тем лучше – в хозяйстве могут пригодиться разные виды граблей. Существуют ленточные, поперечные насадки, поперечные с ворошителем. Выбор оптимальной насадки зависит от того, с какой целью применяется мотоблок.

Важно! Некоторые модели насадок отлично подходят для сбора снега и очистки дворовых дорожек. В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков

Ассортимент продукции подобран с учетом требований самых привередливых клиентов

В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков. Ассортимент продукции подобран с учетом требований самых привередливых клиентов.

Изготавливаем планку граблей – пошаговая инструкция

Дальше нам осталось сделать саму планку, на которой будут находиться пружины и прикрепить ее к тяге. Надо проверить процесс опускания и поднятия рабочего элемента, проконтролировать усилие на землю. Рассмотрим все в подробностях.

Первым делом, возьмем металлическую трубу 30 мм диаметром и отрежем ровно 1.5 метра – это будет наш рабочий захват инструмента. После этого устанавливаем ее на штатное место: к стойкам привариваем горизонтально 2 трубки длинной 10-15 сантиметров и диаметром 40 мм – в них засовываем ось. У нас получается труба, которая свободно проворачивается по кругу в креплении. Чтобы грабли на мотоблок не убегали в сторону, с обеих сторон от трубок в 40 мм нужно наварить стопорные кольца или просто штифты – усилие там небольшое, должны легко все выдержать.

Для этой задачи нам подойдет обычный металлический уголок или труба длинной 15 сантиметров. Привариваем тягу к верхнему углу этой трубки, второй конец тяги будет доставать до средины дышла и сидеть на эксцентрике. Ручку нажимаем – грабли опускаются, подымаем – переходят в режим «ожидания».

Если вы хотите соорудить простые грабли к мотоблоку своими руками без существенных затрат — необходимо сделать быстросъемные элементы. Можно купить и накрутить готовые пружины, но это будет дорого и долго. Намного проще приобрести метров 20 нержавеющей проволоки 5-6 мм и выгнуть из нее С-образные элементы. Приварить их прямо к уголку или вставить в плотное отверстие, которое можно просверлить дрелью. Второй вариант немного опасный, так как металл может пружинить и вылетать из посадочного места при наезде на камни, — можно взять на хомут или сделать нижнее крепление под уголком, чтобы отлетали вниз.

Грабли к мотоблоку почти готовы, теперь остается все тщательно смазать солидолом, особенно те элементы, которые имеют трение

В первую очередь обращаем внимание именно на трубу, под которой крепятся С-образные элементы – ее нужно смазывать в местах, где она заходит во вставки 40 мм диаметром. О колесах не забываем – их тоже лучше периодически смазывать, независимо от того, оставите вы там подшипники или нет

Если все сделать правильно и пройтись пособирать собственный металлолом во дворе, то сделать грабли на мотоблок своими руками будет очень дешево, не более 2 тысяч рублей, которые вы потратите на приобретение осей и старых колес с зерновой сеялки.

Как сделать грабли на трактор своими руками видео

Расскажу я про свой мотороллер Муравей 1984 года выпуска, модель 5.403к и что я делал с ним в период май 2009 — сентябрь 2009. То, что будет описано ниже, не является завершенной работой, автор полностью осознал все косяки и уже давно приступил к их исправлению с чистого листа.

Предлагаем ознакомиться Как выращивать хурму в домашних условиях

Итак, не буду подробно рассказывать, как он у меня оказался, скажу только, что купил я его у деда моего друга за 3 тысячи рублей, а в придачу мне достался второй двигатель, валявшийся в кузове, и второй редуктор-дифференциал. На этом мотороллере дед нас катал, когда нам еще не было и 5 лет. Вытащив это чудо на свет из гаража, когда оно было еще во владении деда, мы поняли, что те 13 лет, которые Муравей провел под дырявой крышей, среди кроликов и курей не прошли для него бесследно.

грабли-ворошилки для минитрактора типа «Солнышко»;
грабли роторные.

Есть несколько классификаций борон. Остановимся на наиболее важных.

По глубине обработки различают:

• тяжелые бороны – обрабатывают почву достаточно качественно. Проникают на глубину до 10 см, разбивают большие комья земли;
• средние – обрабатывают почву на глубину до 8 см;
• легкие – используются для заделывания семян, выравнивания поверхностного слоя грунта. Способны проникать в почву на глубину до 6 см.

По конструкции рабочих элементов бороны различают:

зубовые – самый старый и распространенный вид бороны. Изготовлена в виде решетки из тонких металлических пластинок, к которым приварены различные зубья (прямые, изогнутые). Особой модернизированной разновидностью этого типа борон являются пружинные бороны для минитрактора;

дисковые бороны для минитрактора – универсальные, могут использоваться на любых типах грунта, в том числе при наличии инородных частиц, грубых стеблей растений и камней. Состоят из определенного количества выгнутых дисков с зазубринами, расположенных под углом;

комбинированные (шлейфобороны) – состоят из ножей, зубьев и выравнивателей (цепи или металлические прутья). Хорошо подходят для обработки грунта перед посевом.

По типу сцепки различают:

• активные – бороны, которые присоединены к ВОМ и работают независимо, без дополнительного навесного оборудования;
• комбинированные – которые работают вместе с другой навеской (например, сеялками).

Изготовить самодельную борону можно быстро и легко по такому алгоритму:

1. Изготовьте раму. В качестве заготовок подойдут трубы и металлопрофиль. Не стоит делать раму слишком большой и массивной, чтобы не перегружать минитрактор.
2. По центру рамы закрепляется вал, который усиливается стойками. Диаметр подбирается исходя из размеров дисков.
3. Диски крепятся на вал под небольшим углом, на расстоянии 5-7 см друг от друга. Размещены диски должны быть симметрично. Диаметр – не менее 25 см.
4. Также стоит сделать на краях дисков небольшие надрезы болгаркой для увеличения эффективности работы.

• металлическая труба (часто применяют старую мотоциклетную раму);
• кронштейны для крепления колес;
• проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
• стальные листы для изготовления дисков рабочих колес;
• по 2 подшипника в ступицы для каждого колеса;
• детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Для ступиц лучше всего использовать ступицы от Жигулей, поскольку в них имеются конические подшипники. Это позволит повысить износостойкость и долговечность ходовой части. На представленном выше рисунке показано устройство. Необходимо быть осторожным при создании ротора, что бы при вероятной поломке он не стал причиной выхода из строя силовой установки, а также не причинил вред здоровью человека управляющего оборудованием.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста. Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование. Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.

Второй и третий этапы установки – усиливаем конструкцию

Теперь приступаем к монтажу горизонтальных опорных стоек под грабли и дышла. Для установки опор (стоек) возьмите два металлических квадрата с шириной профиля 25×25 мм и длиной около 1,2 м. Крепим их параллельно друг другу. Если после окончания работ их длина окажется разной, при помощи болгарки убираем излишки. Далее монтируем дышло. Чтобы правильно его установить, отмеряем рулеткой расстояние от одной до другой опоры, делим его пополам, это и будет наш центр, сюда привариваем дышло. В качестве этой конструкции подойдет любая толстостенная труба диаметром не менее 30 мм и длиной около 1,4-1,5 м, все зависит от высоты крепления и индивидуальных особенностей вашей техники.

Самостоятельно сделанный мотоблок

Чистый вес граблей без оси, усиления, колес, опор составляет около 15 кг, что создает ощутимую нагрузку на всю конструкцию. Чтобы предотвратить вероятность излома и сделать технику устойчивой к повреждениям, вам понадобятся два металлическим квадрата с шириной профиля 15×15 мм. Они привариваются в самых уязвимых узлах. Первую параллель монтируем посередине между двумя стойками, после чего привариваем к ней по центру подкос, а другой его конец – к дышлу. Вторым усилением конструкции будет тяга. Именно она отвечает за подъем и опускание граблей мотоблока. Не спешите приваривать ее, до этого вам нужно позаботиться о другом.

Характеристика навесного оборудования

Основные задачи граблей-ворошилок – сбор травы в валки, оборачивание и сгребание сена. Подобная техника имеет много разновидностей с различными техническими характеристиками.

Разные модели граблей для сена для мотоблока входят в категорию навесного оборудования для мотоблока. На этот каскад грабли крепятся с помощью адаптера. Это очень удобно, потому что позволяет применять любое дополнительное оборудование на мотоблоке. Часто в комплекте продается уже несколько граблей.

Грабли-ворошилка для сена

Встречаются и такие виды культиваторов, где в комплекте нет дополнительного оборудования. Это означает, что его придется покупать в любом случае или изготавливать своими руками, с применением заранее спроектированных чертежей.

Как правило, все мотоблоки имеют устройство, позволяющее поднять или опустить грабли. Это делается с помощью ручек. У большинства мотокультиваторов имеется поворотное сцепное устройство

Оно необходимо для повышения маневренности этого колесного агрегата, пользователь экономит силы при работе с сеном, что важно для повышения результата и ускорения выполнения задач

Обратите внимание! Использование ручек для подъема или опускания граблей очень удобно, потому что позволяет качественно проводить работы и лучше чистить грабли. Любые грабли для мотоблока должны быть прочными

Лучше всего, если они изготовлены из стали. Металл должен иметь превосходные антикоррозийные свойства, потому что грабли постоянно контактируют с водой. Насадки с антикоррозийными свойствами будут служить более 10 лет, если с ними правильно обращаться и хранить их в условиях, где нет влажного воздуха

Любые грабли для мотоблока должны быть прочными. Лучше всего, если они изготовлены из стали. Металл должен иметь превосходные антикоррозийные свойства, потому что грабли постоянно контактируют с водой. Насадки с антикоррозийными свойствами будут служить более 10 лет, если с ними правильно обращаться и хранить их в условиях, где нет влажного воздуха.

Навесное оборудование должно храниться в сухом помещении. После использования его надо вымыть и высушить – так можно будет продлить срок службы.
