Навесное оборудование к мотоблоку
Содержание:
- Оборудование для работы с картофелем
- Самодельные отвалы
- Фото мотоблока своими руками
- Навесное оборудование для мотоблока Нева
- Устройство для копания картофеля
- Что это такое?
- Снегоуборщики для мотоблока Нева: типы и особенности
- Устройство агрегата Нева МБ 2
- Отличия
- Бензиновые и дизельные мотоблоки Нева: особенности, типы и преимущества
- Прицепы
- Варианты навесного оборудования для мотоблока Нева
- Размеры и особенности изготовления ежей
- Прицепное оборудование
- Вариативность и универсальность мотоблока
- Адаптеры
- Типичные комплектующие
Оборудование для работы с картофелем
Весной приходит время высаживать картофель. Чтобы облегчить этот процесс, можно завести картофелесажалку. Это навесное оборудование, которое предназначено для высадки картофеля. Оно снабжено специальным плугом, контейнером для клубней картофеля и окучником.
На заметку!Плуг создает траншею, в которую через равное расстояние высыпают корнеплоды, а окучник засыпает клубни землей.
Примечательно это оборудование тем, что в нем можно регулировать:
- расстояние между клубнями;
- посадочную глубину;
- высоту окучивания.
Этот агрегат облегчит посадку картофеля, свеклы и прочих корнеплодов, он удобен в использовании, и доступен почти каждому дачнику. Собрать картофель поможет картофелекопалка. Она легка, недорога и применима к любому типу мотоблоков. Она имеет в своей конструкции лопату в форме сердца и зубья. Лопата подрывается под клубни и выталкивает их наружу. Земля осыпается между зубьев и картофелекопалка оставляет хозяевам только подбирать картофель за собой.
Самодельные отвалы
Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.
Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.
Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.
В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:
- исполнительный (рабочий) орган;
- механизм поворота;
- кронштейн крепления.
Углы поворота:
- вправо на 30°;
- влево на 30°;
- прямо.
Отвал из баллона
Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:
- С баллона стравить избыточное давление, если таковое было.
- Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
- Разрезать получившуюся трубу вдоль на две половины
- При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
- Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
- Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
- Установка производится посредством толстого пальца.
Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.
Отвал из листовой стали
Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.
Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.
Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).
Как видно, для проведения работ понадобятся:
- рабочий материал;
- болгарка с дисками;
- электродрель со сверлами;
- болты с гайками;
- сварочный аппарат с электродами;
- гаечные ключи;
- круглая или профильная труба.
Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.
Фото мотоблока своими руками
https://youtube.com/watch?v=1KWv0b94BIc
Также рекомендуем просмотреть:
- Мельница своими руками
- Калитка своими руками
- Летний душ своими руками
- Садовые фигуры своими руками
- Качели своими руками
- Туалет на даче своими руками
- Садовые дорожки своими руками
- Детская площадка своими руками
- Веранда своими руками
- Сарай своими руками
- Пруд своими руками
- Грядки своими руками
- Курятник своими руками
- Цветник своими руками
- Септик своими руками
- Фонтан своими руками
- Поделки из покрышек своими руками
- Погреб своими руками
- Ловушка для мух своими руками
- Вольер своими руками
- Бассейн своими руками
- Навес своими руками
- Огород своими руками
- Крыльцо своими руками
- Тротуарная плитка своими руками
- Коптильня своими руками
- Детская кроватка своими руками
- Мангал своими руками
- Бочка своими руками
- Гамак своими руками
- Ландшафтный дизайн своими руками
- Клумбы своими руками
- Теплица своими руками
- Альпийская горка своими руками
- Сделать клетку своими руками
- Как украсить двор своими руками
- Полив своими руками
- Поилка своими руками
- Бытовка своими руками
- Удочка своими руками
Навесное оборудование для мотоблока Нева
На мотоблок Нева предусмотрена большое разнообразие навесного оборудования и прицепов. Стандартный комплект состоит из почвофрезы и сошника. Дополнительно можно приобрести оборудование:
- Для перепахивания. Для этого покупают отдельно плуг и сцепку-крепление. А чтобы конструкция лучше сцеплялась с почвой, то необходимы колеса из металла, к которым крепят грунтозацепки.
- Для окучивания. В этом случае покупают окучники на 1 или 2 ряда, которые есть фиксированные и с возможностью регулировать.
- Для высадки картофеля. Предусмотрена специальная оснастка в виде картофелекопалок. С их помощью картофель высаживают, а затем обрабатывают междурядку и собирают урожай.
На заметку! При применении картофелесажалок получается одинаковая дистанция между клубнями (25-30 см), а ширина междурядья изменяется от 60 до 70 см.
На мотоблок Нева используют два вида картофелекопалок: веерного типа и вибрационные. Они способны исправно выполнять свою работу на малых участках. Косилки, бывают сегментные и роторные. Помимо этого, на устройство устанавливают снегоуборочные конструкции. Можно еще прикрепить к мотоблоку телегу-прицеп, в которой можно транспортировать груз до 450 кг.
Все дополнительное оборудование для мотоблока указано на фото:
Устройство для копания картофеля
Данное приспособление является незаменимым в период сбора урожая клубневой культуры, в особенности картофеля. Такие самоделки для мотоблока своими руками выполнить не так уж и просто. Перед работой необходимо создать чертежи навесного оборудования и продумать при этом каждую деталь.
Рама, как основной корпус, путем сварки изготавливается из металлических уголков или швеллеров. Она должна быть достаточно прочной и устойчивой.
Для непосредственного сбора клубней необходима 1 или 2 металлические пластины с закругленными краями, делается это для того, чтобы они не разрезали картофель. Также потребуются металлические прутья, которые привариваются к пластине. Вся вместе эта конструкция называется лемехом — это подвижная деталь данного устройства.
Не менее важный элемент оборудования — это редакционный узел. Для его изготовления необходимо приобрести 2 металлических цилиндра, они предназначены для соединения 2 втулок, которые обеспечивают взаимодействие валов.
Корпус для очистки клубней. Его достаточно сложно изготовить неопытному мастеру. Для его сборки необходимо приобрести роликовые цепи, стальные стержни, именно с их помощью требуется собрать конструкцию, которая по своему внешнему виду будет напоминать колесо для белки. Это колесо нужно прочно закрепить на 2 специальных стержнях таким образом, чтобы барабан смог вращаться.
Правильно собранные детали позволят применять в работе это устройство многие годы, а качественный результат будет радовать.
Что это такое?
Мотоблок похож на мини-трактор, его настоящее участие в работе начинается с оснащения навесным оборудованием. «Симбиоз» двигателя и всевозможных насадок позволяют пахать, взрыхлять, колоть дрова, перевозить груз, косить траву, чистить снег. Все эти приспособления можно поставить на мотоблок и получить миниатюрный экскаватор, трактор или газонокосилку.
Мотоблок часто путают с культиватором, и тот и другой проводит на грунте предпосадочные работы.
Но следует понимать, что возможности первого намного шире второго, хотя и полностью зависят от навесного оборудования. Мотоблок мощнее культиватора, его тяговые усилия происходят за счет колес. Он также имеет двигатель, зачастую внутреннего сгорания, трансмиссию, регулирующую скорость и коробку передач, руль (пульт) управления. Как видим, устройство несложное, поддается самостоятельному ремонту.
К мотоблоку приобретается навесное оборудование разных типов, например, стационарное монтируется к адаптеру. Активаторное зависит от вращательных мощностей редуктора. На осевом оборудовании насадки делают обороты под весом мотоблока. Посадочно-рулевые дополнения относятся к адаптерным насадкам.

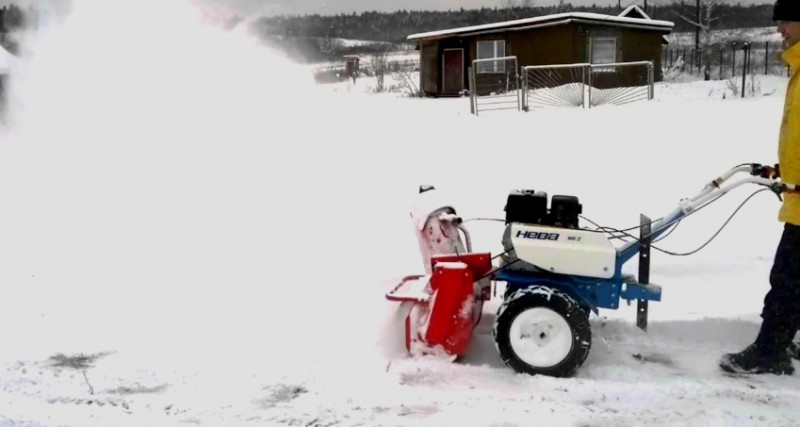

Снегоуборщики для мотоблока Нева: типы и особенности
Различают такие варианты снегоуборщиков для мотоблока Нева МБ 2 и других моделей, как навес, отвал и щетка. Навес позволяет имитировать работу снегоуборочной машины и убирать даже лежалый снег. Отвал отличает от него тем, что позволяет убирать меньший слой снега на ширине примерно в 1 метр, в то время как навес охватывает примерно 60 см. Роторная щетка предназначена для уборки свежевыпавшего снега, который еще не успел слежаться. Единственный существенный недостаток роторной щетки – это ее большой вес, так что будьте готовы к снижению маневренности агрегата при ее установке.
Мотоблок Нева, благодаря навесному оборудованию для чистки снега, эффективен даже зимой
Снегоуборочные насадки своими руками
Недостатком всех вариантов зимних насадок является довольно высокая стоимость снегоуборщиков для мотоблоков Нева. Купить такое оборудование может позволить себе далеко не каждый, однако с этой проблемой можно справиться, если есть необходимые навыки и инструменты.
Самый простой вариант самодельного снегоуборщика для мотоблока Нева МБ 2 и других моделей – это отвал бульдозерного типа. Для его создания вам понадобится специальный адаптер, который крепится к агрегату и металлический лист с заостренной кромкой, который будет выполнять роль снегоуборочного ножа. Все части конструкции вырезаются из стали и соединяются между собой при помощи штанг и кронштейнов.
Второй, чуть более сложный вариант, это роторная насадка. Она делается из трубы, в которую выбрасывается снег, короба, редуктора, вала и шнека. Для изготовления такой насадки вам понадобится сварочный аппарат, а также детальные инструкции, которые можно в большом количестве найти в интернете.
Насадки для уборки снега можно изготовить самостоятельно или приобрести в специализированных магазинах
Третий тип снегоуборочного оборудования для мотоблока Нева – это отбрасыватель снега, работающий по принципу вентилятора. Это конструкция является довольно сложной, поэтому для ее создания рекомендуется найти инструкцию или видео. Мотоблоки Нева с вентиляторной насадкой предназначена для работы с мягким, еще не слежавшимся снегом.
Самый сложный вариант снегоуборочной насадки, которую вы можете изготовить своими руками, это шнеково-вентиляторный. Он отлично справляется со слежавшимся и обледеневшим снегом, а также способен охватывать большую площадь, однако для его изготовления вам понадобятся специализированные знания и инструменты.
Устройство агрегата Нева МБ 2
- Рама Прочная и надёжная рама изготовлена из двух стальных штампованных угольников. Двигатель и редуктор крепятся при помощи болтов. Впереди и сзади расположены модули для подвески и установки сменного оборудования.
- Редуктор Редуктор изготовлен из 2-х частей алюминиевого сплава. Картер залит маслом, а соединительная прокладка и входной и выходной уплотняющие манжеты предохраняют его от протекания, обеспечивая долгий срок эксплуатации.
- Механизмы сцепления Мотоблок оснащён надёжной клиноременной передачей. Редуктор имеет шестерёнчатую передачу. Это оптимальные механизмы сцепления, позволяющие мотоблоку работать при полной нагрузке длительное время.
- Рукоятка (руль) Эргономичная рукоятка с удобно расположенными элементами управления позволяет менять фиксацию в двух плоскостях и обеспечивает удобство при работе.
- Фрезы-культиваторы и навесное оборудование Передний и задний модули крепления навесного оборудования имеют удобный доступ и лёгкий способ оснащения (переоснащения). Универсальность креплений позволит Вам быстро менять оборудование, превращая мотоблок в многофункциональный мини-комбайн!
Мотоблок Нева с фрезой
Отличия
Востребованный среди дачников, фермеров мотоблок Нева МБ 1 не сложен в работе, а также в техобслуживании. Благодаря компактности, небольшому весу с/х техника отличается маневренностью и за счёт крупных пневмоколес максимальной проходимостью. В с/х мотоблочные агрегаты Нева МБ 1 применяют для:
- Вспахивания.
- Взрыхления.
- Боронования.
- Окучивания.
- Высадки клубней.
- Сборки урожая.
Если будет желание на модель можно поставить маленький прицеп, позволяющий перевозить даже полтонны груза. Такой универсальности технике удалось достичь из-за высокой мощности, выносливости мотора. Модель укомплектована различными движками – всё зависит от года изготовления, назначения мотоблочного оборудования.
Обратите внимание!В стандартной комплектации с/х агрегата включен силовой мотор на бензине модель ДМ-1. Это мощный 4-тактный ДВС с выходным валом 25 мм, который вращается против стрелки часов.. Двигатель состоит из 1 цилиндра из хрома, диаметр которого 76 мм
Диапазон поршневого хода 70 мм. Двигатель для мотоблока Нева МБ 1 укомплектован поплавковым прямоточным карбюратором, необходимым для насыщения топлива воздухом, стабилизации частоты вращения коленвала мотора в разных рабочих режимах. Для очищения засасываемого кислорода в комплектации техустройства присутствует воздушный фильтрующий элемент из поролона
Двигатель состоит из 1 цилиндра из хрома, диаметр которого 76 мм. Диапазон поршневого хода 70 мм. Двигатель для мотоблока Нева МБ 1 укомплектован поплавковым прямоточным карбюратором, необходимым для насыщения топлива воздухом, стабилизации частоты вращения коленвала мотора в разных рабочих режимах. Для очищения засасываемого кислорода в комплектации техустройства присутствует воздушный фильтрующий элемент из поролона.
Мотор к мотоблоку Нева включается при помощи встраиваемого ручного стартёра. Предусмотрено электрозажигание. Для нормализации рабочего температурного режима в мотоблочном оборудовании присутствует система охлаждения воздуха, которая засасывает кислород благодаря функционированию центробежных сил. Тех. характеристики мотора ДМ-1 следующие:
- Объём – 316 куб/см.
- Мощь – 5 л/с.
- Скоростного режима вращения – 3 тысячи об/мин.
- Крутящий момент – 13,8 Нм.
- Бак на 4 литра топлива.
- Картер масла на 1,3 литра.
- Расходование горючего под средними нагрузками – 2 л/ч.
Мотор компактный. Длина двигателя составляет 400, ширина – 450 и высота – 470 мм. Масса – 28 кг.
Мотоблочный агрегат МБ 2 – это модернизированная модель мотоблока МБ 1. Он вышел ещё более надёжным, прочным. При этом изготовителю удалось сократить расходование заправляемого топлива при эксплуатации мотоблочного агрегата при максимуме по нагрузке. Как и модель МБ 1, лучшая версия МБ 2 укомплектована разными 1-цилиндровыми 4-тактными моторами с карбюраторами и ручным запуском, убирающимся шнурком. В каждом силовом устройстве система воздухоохлаждения, которая работает под воздействием центробежных сил.
Двигатель для мотоблока Нева МБ-2 монтируется к силовой раме на усиленные крепежи. За передачу создаваемого движком вращения на редуктор или подвесное оборудование в заводской модели двигателя отвечает трехручьевой шкив. Для нормальной работы оборотов мотора при стартовом пуске в устройстве с/х мотоблока присутствует заслонка воздуха. Модель мотоблока Нева МБ 2 – машина МБ 2К, обладает мотором от завода «Красный октябрь» – ДВС ДМ 1К.
На заметку! Базовый коленчатый вал этого сельхозагрегата расположен по горизонтали, а заводские клапаны – сверху двигателя. Рабочий объём ДВС 317 куб. см, а его предельная мощь – 6,5 л. с.
Каждый движок для мотоблока Нева МБ 2 соответствует определенным параметрам. Это присутствия:
- Шарикоподшипника, встраиваемого в базовых опорах коленвала – он необходим для стабилизации вибрационной нагрузки двигателя и его наиболее плавного функционирования под высочайшими нагрузками.
- Базового автомата-декомпрессора.
- Блока из алюминия пригодной для ремонта штатной гильзы из чугуна – это позволяет увеличить сроки работы гильзы.
- Надежного воздушного фильтрующего элемента из поролона, с 2 уровнями очищения.
- Пониженного уровня шума и скромного расходования горючего – этого получилось достичь благодаря расположению клапанов вверху мотора.
- Модернизированной системы зажигания, дающей возможность без проблем пустить двигатель при сложной погоде.
Ещё важнейшая особенность моторов – это их фабричная защита от нагревания, запыления и загрязнения. Благодаря этому мотоблочные устройства Нева МБ 2 лучше подходят для реализации почти любой сложности задач. Перед применением стоит изучить инструкцию по эксплуатации.
Бензиновые и дизельные мотоблоки Нева: особенности, типы и преимущества
Под торговой маркой «Мототехника Нева» производится большое количество мотоблоков, различающихся между собой эксплуатационными характеристиками. Вы можете подобрать для себя модель, которая будет идеально подходить вашим требованиям. Рассмотрим популярные модели мотоблоков.
Мотоблоки Нева способны значительно облегчить работу на земле
МБ-Компакт – применяется для обработки небольших по площади участков, характеризуется компактными габаритами и простотой в управлении. Мощность двигателя МБ-Компакт составляет 6,5 л.с, а конструкция модели позволяет устанавливать на нее различное навесное оборудование. Работает модель на 2-х передних и одной обратной передаче, которые переключатся простым поворотом рычага. Опорное колесо в базовый комплект не входит, однако его можно без проблем установить своими руками.
МБ-1 – отличается от предыдущей модели увеличенным количеством передач, тут их 3. Агрегат предназначен для работы со среднетяжелыми грунтами и может использоваться в качестве транспортного средства, а также для уборки снега, листьев и различных типов загрязнений. Мощность двигателя для мотоблока Нева МБ-1 составляет 6,5 л.с.
МБ-2 – оснащен двигателем от японской компании Honda с мощностью 5,8 л.с. Преимущество мотоблока Нева с двигателем Хонда состоит в том, что количество передач, которое в базовой модели равно трем, можно удвоить простой перестановкой ремня в двигателе. Также вы можете установить различные типы навесного оборудования для мотоблока Нева МБ 2, что позволит использовать его в качестве уборочной техники. По сравнению с другими моделями, колеса МБ-2 характеризуются увеличенным диаметром, благодаря чему повышается проходимость.
Мотоблок Нева МБ-2 имеет высокую проходимость, поэтому его удобно использовать на больших участках
МБ-23 – самая мощная модель в линейке, оснащенная двигателем мощностью в 10 л.с, что делает ее отличным выбором для осуществления длительных и тяжелых работ, в том числе вспахивания непаханого грунта. Кроме того, модель отличается высокой маневренностью благодаря функции разобщения колес. Данную модель мотоблока можно переделать в транспортное средство, а также присоединить прицеп и использовать в качестве трактора.
МБ-23СД – оснащен дизельным двигателем от компании Subaru мощностью 4,8 л.с. Отличается низкой пахотной скоростью, благодаря чему может эффективно обрабатывать даже промерзшую землю. Так же как и в других моделях на мотоблок Нева с двигателем Субару возможна установка навесного оборудования.
Независимо от модели, все мотоблоки Нева характеризуются следующими преимуществами:
- импортные двигатели с высоким КПД, позволяющие эффективно обрабатывать почву;
- возможность установки разнообразного навесного оборудования и приставок к мотоблоку Нева, значительно расширяющих его функционал;
- простота в эксплуатации и уходе. Для работы с мотоблоком вам не понадобятся особые навыки, достаточно будет просто прочитать инструкцию;
- простая система переключения передач, благодаря которой можно устанавливать оптимальную скорость для выполнения отдельных типов работ.
Мотоблоки серии Нева широко используются для посадки картофеля
Прицепы
Идеальны для перевозки тяжестей. Состоят из кузова, тормозов, крыльев, сиденья, дышла, колеса со ступицей. Борта кузова откидываются, чтобы удобнее было доставать и укладывать груз. Крылья располагаются над колесами и предохраняют их от грязи, камешков и воды.
На заметку!Сиденье с ящиком позволяет постоянно что-то хранить в прицепе.
Тормоза необходимы при перевозке тяжелых грузов. В прицепе должно быть два вида тормозов:
- ленточный;
- стоячий ручной.
Дышло – это деталь, соединяющая прицеп с самим мотоблоком. Оно не всегда подходит к мотоблоку и поэтому лучше купить универсальную модель прицепа, либо убрать часть дышла и наварить еще один слой металла на крепление. Прицепы изготавливают из:
- пластика;
- стали;
- оцинкованного металла.
Последние считаются самыми крепкими. Но все эти прицепы не предназначены для передвижения по автотрассам. Следует избегать оживленных дорог.
Варианты навесного оборудования для мотоблока Нева
К базовым функциям для любого варианта мотоблока можно отнести подготовку почвы к посеву и ее вспахивание. Благодаря различным типам фрез, устанавливаемых на агрегат, можно разрыхлить грунт на глубину нескольких сантиметров, однако у фрез есть и минусы. Они способны обрабатывать только регулярно возделываемую почву, но плохо справляются с замерзшим или просто твердым грунтом. Кроме того фрезы не позволяют убирать мусор или снег, использовать мотоблочный агрегат для других целей. Решить эту проблему можно, если купить навесное оборудование на мотоблок Нева. Различают следующие его разновидности:
- плуг – хороший вариант дополнительного оборудования, если вам необходимо работать с тяжелым грунтом. При весе в 7,8 кг модель П1 20/3 способна вспахивать даже очень твердую почву на глубину 215 мм при ширине захвата 220 мм;
- окучник – второй после плуга по востребованности вариант оборудования для мотоблока Нева. Навесной окучник используется для подсыпания земли к корням растений. Разные модели окучников различают по глубине вхождения в грунт и ширине захвата почвы, а также по весу;
Навесное оборудование для мотоблока Нева — окучник и плуг
- картофелевыкапыватель – хороший выбор, если вам надоело возиться с лопатой каждый раз при сборе урожая картофеля. Модель КНМ способна заходить в грунт на глубину до 220 мм, при этом захватывая 250 мм в ширину. Такой вариант будет очень кстати, если вам необходимо обработать большой участок картофельного поля максимально эффективно, быстро и без особых затрат в плане усилий. Модели картофелекопателей различают по весу, ширине захвата почвы и глубине вхождения в грунт. Учтите, что для установки этого и другого вышеописанного оборудования на мотоблок, вам понадобятся специальные сцепки, индивидуальные для каждой модели;
- грунтозацепы – устанавливаются в качестве колес мотоблока и используются для более глубокого вхождения агрегата в землю. Различаются по диаметру, ширине и весу, могут использоваться для окучивания участка;
- телега или прицеп – оборудование, предназначенное для превращения мотоблока в перевозочный транспорт. Габариты прицепа выбираются в зависимости от мощности двигателя агрегата, а предельная скорость, с которой может передвигаться мотоблок с тележкой, обычно не превышает 10 км/ч;
- косилка – позволяет использовать мотоблок для стрижки газона или покоса травы на корм животным. Разные варианты косилок различаются по максимальной высоте скашиваемой травы, скорости работы и ширине охвата;
Картофелевыкапыватель и грунтозацепы можно подобрать по размеру, весу и глубине вспахивания
- картофелесажалка – специально оборудование, которое подходит для всех типов мотоблоков и значительно облегчает процесс посадки картофеля;
- оборотный плуг – характеризуется большим охватом почвы, благодаря чему при вспахивании не возникает пропущенных участков. При установке этого варианта оборудования следует учитывать, что для него нужен противовес. Если модель мотоблока весит менее 100 кг, то на нее рекомендуется установить утяжелитель;
- грабли – оборудование для уборки листьев и различного мусора с участка. Такую запчасть для мотоблока Нева МБ 2 и других моделей можно купить или сделать своими руками, при условии наличия сварочного аппарата;
- снегоуборочное оборудование – делает мотоблок Нева полезным в холодное время года. Различают несколько вариантов снегоуборщиков на мотоблок Нева, каждый из которых выполняет свои функции.
Специальное оборудование, облегчающее земляные работы — оборотный плуг и картофелесажалка
Размеры и особенности изготовления ежей
Мотоблок с насадкой для выращивания картофеля сэкономит время и силы при уходе за этой культурой. Ежи для прополки – это функциональная приставка, позволяющая качественно и быстро победить сорняки. В процессе прополки растения не просто срезаются, а вырываются с корнем. Земля вокруг растения хорошо перерыхляется и окучивается. Благодаря этому растение не только освобождается от сорняков, но и получает в достаточном объеме воду и кислород.
Опираясь на схемы и чертежи, можно сделать их самостоятельно.
Составляющие для ежей:
- 3 диска из металла или кольца;
- небольшой отрезок трубы диаметром 30 мм;
- стальные стержни для нарезки шипов.
Предпочтительно использование колец вместо дисков, которые облегчат всю конструкцию. Размеры колец для изготовления ежей мотоблока бывают разные. Наиболее распространены 240х170х100 мм или 300х200х100 мм. На трубу кольца крепятся через перемычки. Присоединение должно быть выполнено под углом 45 градусов с расстоянием между элементами не более 15-18 см.
Шипы, нарезаемые из стального стержня длиной 10-15 см, привариваются на кольца и саму ось. В зависимости от размера они крепятся на большое кольцо в количестве 15 штук, на малое – 5. Также несколько штук можно приварить и на ось.
Прицепное оборудование
Возможности мотоблока марки Нева не ограничиваются только вспахиванием и культивированием грунта. Проживание в частном доме неразрывно связано с необходимостью перевозки различных грузов. Конструкция агрегата предполагает возможность присоединения к нему колесной тележки или саней на полозьях. Тележка оборудована одним или двумя сиденьями. Расположение места оператора обеспечивает удобный доступ к органам управления мотоблоком. При необходимости тележка оборудуется фарой и габаритными сигналами.
Общие габариты прицепа составляют 2200х1130х960 мм при размере кузова 1150х835х250 мм. В зависимости от модели прицепов их грузоподъемность — 150-250 кг, не считая веса оператора. Вес самих прицепов варьируется в пределах 85-130 кг. Тележки рассчитаны на движение по ровной местности на максимальной скорости 12 км/ч при отсутствии крутых поворотов. Двигаться на криволинейных участках разрешается со скоростью не более 4 км/ч.
Прицепные сани предназначены для транспортировки грузов, перевозки людей по снегу и болотистой местности. Средний размер саней составляет 200-250 см по длине, 120-140 см по ширине и 20-40 см по высоте. Делаются сани из пластика, весят 10-15 кг.
Вариативность и универсальность мотоблока
Внешне мотоблок напоминает небольшой трактор, и ему, как и его старшему брату, для работы необходимо навесное оборудование, которое позволяет пахать, косить, сеять и собирать урожай. Количество насадок такое больше, что можно найти для любой, даже самой необычной работы. Имеется возможность использовать механизм для копки траншей или сбора яблок, колки дров или погрузочных работ.
ФОТО: cleveland.comМотоблок – универсальный помощник для владельца земельного участка
Не стоит путать мотоблок с приспособлением, которое называет культиватор. Внешне они похожи, но мотоблок совершеннее и мощнее своего собрата, имеет большую тяговую силу.
ФОТО: stroikairemont.comСамо по себе устройство имеет простое и понятное строение, включающее двигатель внутреннего сгорания, коробку передач, руль и трансмиссию
Статья по теме:
Адаптеры
Это тележка, конструкция которой состоит из сиденья, тормоза, ручки тормоза, упора для ног, механизма сцепки, и рамы. При применении адаптера на мотоблок можно повесить дополнительное оборудование, что позволит расширить сферу деятельности и выполнять несколько функций одновременно. Адаптеры принято классифицировать по:
- типу сцепления (рулевые и с подвижным сочленением);
- типу расположения (передние и задние).
В рулевых адаптерах сочленение между мотоблоком и самим оборудованием очень жесткое. Управлять можно, используя отдельный рулевой узел. Колеса адаптера могут располагаться как сзади, так и спереди. В адаптерах с подвижным сочленением можно регулировать угол наклона в отношении к вертикальной оси в месте соединения. Ими сложнее управлять из-за маневров с увеличением радиуса.
Передние адаптеры расположены впереди мотоблока, в то время как точка сцепления между ними расположена сзади. Они имеют рулевое управление и более сложную конструкцию, нежели задние адаптеры. Поэтому передние адаптеры дороже. В отличие от передних адаптеров, задние располагаются сзади мотоблока, а крепятся к нему спереди. Эти адаптеры можно эффективно использовать при работе на огороде, потому что хозяину оборудования так удобнее следить за обрабатываемой местностью.
Снегоуборщик применяют в быту, с большими масштабами не справляется. Работает при передаче мощности от мотоблока на насадку через ремень. Снегоуборочное оборудование состоит из двигателя, передних лопастей, сгребающих снег и роторный узел внутри механизма.
Типичные комплектующие
Промышленность выпускает для мотоблоков простое и сложное оборудование. К типичным комплектующим относятся простейшие навесные элементы, которые прилагаются к агрегату на стадии продажи. Или их можно приобрести в момент покупки техники за дополнительную плату. Рассмотрим некоторые из них.
- Обязательным дополнением к мотоблоку являются грунтозацепы. Это специальные железные колеса с шипованными элементами, которые придают устойчивость технике во время полевых работ. С помощью грунтозацепов мотоблок легко передвигается по любым, даже сложным почвам. Кроме того, они вносят свой вклад в более качественную обработку грунта.
- Всесезонная приставка для мотоблока обеспечит его работу на гусеничном ходу. Благодаря повышенному сцеплению она улучшает проходимость по сложным грунтам и снежному покрову.
- К типичным комплектующим относится подъемный механизм навески. Он в любом положении подъема груза находится горизонтально поверхности. Усилие на педали навески не превышает 10 кг на 100 кг груза.
- Плоскорезы-рыхлители монтируются на мотоблок для перемалывания сорняков в грунте. Срезанные сорняки со временем превращаются в перегной (органическое удобрение).
- Мульчер на мотоблок хорошо справляется с ботвой, сорняками, слабой порослью, но жесткие стволы кукурузы или подсолнечника он переработать не может.
- Полольник или культиватор прополочный можно приобрести в магазинах для сельскохозяйственной техники, они бывают разной формы и размеров. Это один из самых популярных навесов для полевых работ.
- Пресс подборщик для мотоблока (тюковалка) формирует тюковые брикеты с сеном.
На мотоблок устанавливается трехточечная навеска, но важно знать тип конструкции (плуг, борона и т. д.).
Ежи представляют собой диски с шипами разных размеров, их применяют для окучивания и прополки картофеля.
Мотоблоки, оснащенные щетками, используют для уборки тротуаров, дорог от падающих листьев и снежных наносов.. Эти орудия полезны в течение всего года
Эти орудия полезны в течение всего года.
