Навесное оборудование на минитрактор своими руками

Типы и устройство навески

Для присоединения дополнительного оборудования минитракторы оборудованы задней навеской (МТЗ 82, 595, 05, 330 и т.д.). Данное устройство состоит из:

• наружного рычага;
• кронштейна поворотного вала;
• верхней тяги;
• раскоса;
• нижней тяги;
• проушины;
• стяжки и оси.

По типу дополнительное оборудование можно разделить на следующие группы:

• для подготовки почвы к посадке;
• для ухода за урожаем;
• для сбора урожая.

Для подготовки почвы

Для подготовки почвы к посадке семян и корнеплодов используют дискатор, почвофрезы, культиваторы и бороны. Для их установки на технику необходима трехточечная навеска.

Данные приспособления помогают разрыхлить почву, избавиться от сорняков и предотвратить ветровую эрозию земли.

При изготовлении таких навесок соблюдайте следующие рекомендации:

1. Для увеличения срока эксплуатации дополнительного оборудования и минитрактора используемые материалы подвергаются антикоррозийной обработке.
2. Рекомендуется установить прополочную или рыхлительную лапу. Это поможет выровнять борозды, которые остаются после ножа.

Приспособления, облегчающие посадку урожая

Оборудование, которое упрощает посадку зерновых и овощных культур:

1. Сеялка. Состоит из устройств, формирующих борозды, резервуара для семян и механизма, который разбрасывает эти семена и присыпает их землей.
2. Картофелесажалка. С ее помощью формируют глубокую ровную борозду, в которую при помощи труб прямоугольного сечения подаются семенные овощи, а установленный механизм присыпает их грунтом.
3. Скомбинировав навесной бур и резервуар для саженцев, можно упростить формирование рядов. Размеры зависят от предполагаемого объема работ.

Для крепления этих инструментов к минитрактору или мотоблоку используется передняя навеска.

Для ухода за урожаем

Навески для ухода за урожаем:

1. Грабли-ворошилки. Используются для сгребания травы из прокосов, ворошения скошенной массы, сдваивания валов. Они состоят из колес, зубьев и каркаса, на котором все это крепится.
2. Гидравлические грабли. Сгребают скошенную массу при высокой влажности (до 80%). Состоят из металлической рамы, зубьев и ротора. Уровень производительности будет зависеть от мощности двигателя технического средства.
3. Прополочный культиватор. Рабочий узел этого агрегата — рама опорного типа, которая с одной стороны крепится к трактору, а с другой — опирается на широкие колеса.
4. Измельчители скашиваемой травы, например мульчер.

Для полива и разбрызгивания удобрений

Для этих целей рекомендуется использовать следующее оборудование:

1. Опрыскиватель. Состоит из двух колес, основы (на которой находится бак и помпа), бака (в него заливается вода), помпы, складных штанг, форсунок. Данное оборудование бывает двух типов: которое будет разбрызгивать жидкость в виде тумана (мелкие капли, равномерно покрывающие растение) или в виде струи (используется для питания корней).
2. Навесной бункер для внесения удобрений. Предназначен для внутрипочвенного внесения сыпучих минеральных удобрений. Состоит из поворотных осей, каркаса конусообразной формы, механизма подачи удобрений.

Для уборки корнеплодов

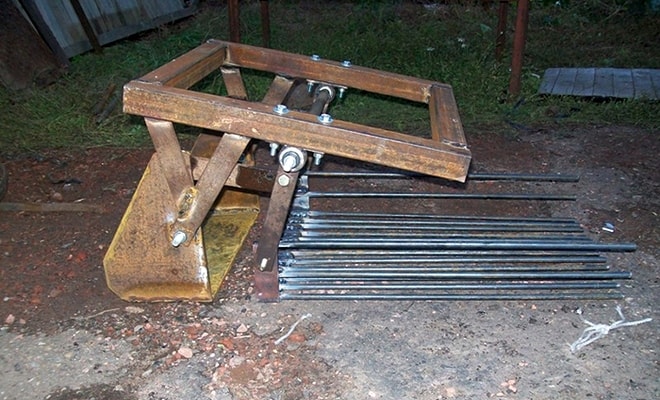

Для сбора урожая используется картофелекопалка. Она бывает нескольких видов:

1. Транспортерная. Зарывается зубьями в грунт, выталкивая корнеплоды на поверхность, после чего урожай собирается вручную. Отличается от других моделей наличием транспортерной ленты. Проходя по конвейеру, корнеплоды хорошо очищаются от остатков грунта.
2. Барабанная. Данный тип картофелекопалки повреждает клубни во время сбора, но хорошо очищает их от грунта. Конструкция состоит из зубьев, каркаса в виде барабана и механизма сбора картофеля.
3. Вибрационная (грохотная). Активный нож подрезает пласт почвы с клубнями, который поступает на вибрационный стол, где корнеплоды очищаются от земли.

Особенности погрузчика ПКУ-0,8

Отечественный погрузчик ПКУ-0,8 предназначен для монтажа на самоходную колесную технику, в частности, бульдозер или трактор. Оборудование погрузчика функционирует от общей гидравлической системы. Для его подключения не требуется монтаж специальных систем. ПКУ-0,8 обладает качеством широкой функциональности и может применяться для различных видов работ. В тех случаях, где требуется проведение погрузки или разгрузки материалов. Сама система имеет высокий запас прочности и выдерживает высокие нагрузки.

Можно выделить несколько основных особенностей устройства:

• надежность навесного оборудования;
• простота использования и обслуживания;
• невысокая стоимость комплектующих;
• долгий срок безаварийной работы;
• универсальность применения.

Система погрузчика может устанавливаться абсолютно на любой тип отечественного трактора, который имеет встроенную гидравлическую систему и гидравлический насос подходящей мощности. Совместно с навесным оборудованием устанавливается комплект рабочих органов и контроллеров для отслеживания состояния работы агрегатов. При необходимости пользователь может с легкостью изменить общую конфигурацию оборудования.

Устройство спецтехники

Устройство гидравлического типа погрузчик ПКУ-0,8 1 имеет простую и надежную конфигурацию. Все рабочие системы (гидравлика) расположены с наружной стороны, что облегчает доступ ремонтникам во время обслуживания спецтехники. Рама погрузчика имеет треугольную форму и состоит из двух парных частей, которые скрепляются при помощи специальных зажимов и механических фиксаторов. Каждая часть изготовлена из металлического профиля.

На данную раму крепится ковш, при этом на нем присутствуют специальные проушины для установки резьбовых креплений. Чтобы во время движения металлические части в местах крепежа не сорвало с проектного положения, по центру имеются дополнительные линии усиления. Также в качестве страховочных фиксаторов используются гидравлические цилиндры, которые имеют определенные ограничители для увеличения срока службы поршневого механизма. Подобную конструкцию имеет трактор погрузчик МУП 351.

Отличительные качества производительности

Установка кун ПКУ-0,8 способна обеспечивать нужную производительность на производстве благодаря простоте монтажа, легкости в обслуживании и неприхотливости. Общий объем емкости для погрузки варьируется в пределах 0,5 кубических метров, при этом номинальная ширина захвата сыпучего груза – 800 мм. Не смотря на небольшие объемы техника способна выиграть в плане эффективности за счет более высокой скорости работы.

Общие параметры установки:

1. марка и модель погрузчика – ПКУ-0,8;
2. тип загрузки – фронтальный;
3. максимальная высота подъема – 4117 мм;
4. общая масса ковша – 822 кг;
5. ширина рабочего захвата – 800 мм;
6. объем ковша – от 0,5 кубических метров;
7. угол разгрузки – 60 град.;
8. максимальная скорость при полной загрузке – 16 км/час;
9. совместимость с техникой – МТЗ 80, 82, 920, 922 и другие модификации.

Трактор МТЗ-82 оборудованный данным вариантом погрузочного оборудования может обеспечить хорошую производительность вне зависимости от его сферы деятельности. Техника может успешно использоваться как на стройке, так и в области коммунального или сельского хозяйства. Высота выгрузки позволяет производить погрузку щебня, гравия или песка в кузов грузового самосвала без применения подъемной платформы или башмаков. Максимально возможная скорость без загрузки варьируется от 20 км/ч. Расход топлива составляет около 29 л/100 км. Трактор Беларус при этом демонстрирует самые высокие показатели производительности.

Панель управления

Многофункциональный отвал для ПКУ-0,8 снабжается электронной системой управления и контроля, которая монтируется внутри кабины оператора и предназначена для своевременного обслуживания погрузчика. На панели присутствует небольшое количество основных датчиков, в частности давление масла в гидравлической системе, текущая нагрузка по весу, положение ковша и контрольные приборы перегрузки рабочего органа. По данным экранам можно полностью контролировать наружный агрегат. Также присутствуют контрольные лампы уровня гидравлической жидкости и масла. При возникновении любой утечки из магистрали водитель-оператор будет оповещен в автоматическом режиме. Лампы перегруза позволяют контролировать номинальные нагрузки на сам погрузчик и при необходимости их ограничивать.

Самодельный погрузчик для минитрактора своими руками. Погрузчик своими руками (мини): самодельный — как сделать?

Погрузчик на трактор позволяет автоматизировать большую часть земельных работ на домашнем участке или фермерском хозяйстве. С помощью него можно разравнивать земляные валы, строительный мусор, перевозить грузы, загружать машины сельскохозяйственной продукцией.

Естественно, что стоит столь функциональный инструмент не дешево. Но, при наличии всех необходимых материалов можно провести сборку погрузчика своими руками.

Особенности самодельных погрузчиков

В качестве ориентира можно взять трактора Т 40 или МТЗ. Они чаще всего встречаются в отечественном сельском хозяйстве, а также оснащены задней и передней навеской с механизмом отбора мощности и гидравлической системой, обеспечивающей движение навесного оборудования.

Основными плюсами такого самодельного устройства является низкая стоимость при наличии необходимых материалов и инструмента. Кроме того, исходя из технических характеристик техники, можно сделать самодельный мини погрузчик на заднюю навеску с максимально подходящим объемом и длиной стрелы.

Что касается негативных аспектов, то тут их два:

Самодельный погрузчик для трактора

1. Нехватка материала может привести к его покупке, что по стоимости может выйти значительно дороже покупного варианта. В таком случае рентабельнее будет взять подержанный инструмент.
2. Если нет нужного оборудования и опыт работы с металлическими конструкциями, техникой отсутствует, это может сказаться на качестве изготавливаемого устройства. Слабая стыковка металлических элементов приводит к недостатку прочности погрузчика. Неправильный расчет баланса и длины устройства может привести к опрокидыванию техники.

Если же все необходимое есть и решение сделать устройство своими руками уже принято следует определится с типом необходимого погрузчика. Наиболее распространенными вариантами являются:

• погрузчик на заднюю навеску;
• фронтальный погрузчик;
• минипогрузчик.

Погрузчик-самоделка на заднюю навеску трактора

Используется такой погрузчик на Т 25 и Т 40. Это более простой вариант, чем фронтальный погрузчик в плане расчета габаритов и установки на трактор.

Самодельный погрузчик на трактор

Первым этапом при изготовлении погрузчика для задней части трактора будет поиск или самостоятельное изготовление правильного чертежа. В нем должны четко выдерживаться пропорции и размеры основных металлических деталей.

Дальше следует заготовить необходимые материалы.

Для самой простой модели погрузчика понадобится:

1. Прежде всего, нужны металлические листы и профиль, которые будут использоваться в качестве основы коша. Толщина металла подбирается исходя из размеров ковша.
2. Исходя из чертежа и расчетов нагрузки на погрузчик, подбираются шарнирные соединения цилиндрической формы.
3. Также следует подготовить три цилиндра от системы гидравлики старой техники. Два цилиндра будут отвечать за наклон ковша. Один, побольше, будет поднимать стрелу.

Что касается инструмента, то понадобится:

• болгарка или резак на газу, который обеспечит максимально точную резку металлических профилей;
• мощный сварочный аппарат;
• молот, болты, шайбы, плоскогубцы и другой мелкий инструмент.

Этапы сборки

Весь процесс сборки проходит в следующие этапы:

1. Первое что нужно сделать – прочную основу. Основа выглядит как прямоугольник из металлических уголков или труб с квадратным сечением. Нижним краем такая рама будет фиксироваться на навесе, так что она немного выступает. На середину рамы устанавливается еще один прямоугольник из труб. На него будет устанавливаться большой гидроцилиндр. На верхней части нужно сделать распорку и четыре шарнира под стрелу.
2. Дальше изготавливается стрела. Для ее разработки понадобится два металлических профиля, которые соединяются между собой под углом 30 градусов. К верхней части стрелы приваривается концы основы и крепление гидроцилиндра.
3. Середина стрелы оснащена шарниром цилиндрической формы. Сюда фиксируется два соединенных подвижно отрезка, которые соединяют между собой малые цилиндры и перекладину для установки ковша.
4. Дальше делается ковш. Для его изготовления понадобится один большой и четыре поменьше листа стали. Из них вырезаются соразмерные прямоугольники, которые будут свариваться вместе. Передний расположен под углом.

Самостоятельное изготовление

Найти готовые чертежи и описание для изготовления своими руками того или иного самодельного навесного снегоуборщика для конкретной машины весьма сложно. Ведь на каждый вид транспортного средства агрегат устанавливают каким-то особым способом.

А также отличаются способы крепления и расположение крепежных отверстий.

Поэтому в большинстве случаев приходится:

• брать чертежи и методику изготовления устройства для одной машины и подгонять его к другой;
• составлять чертеж самостоятельно, используя в качестве образца агрегат, установленный на другом автомобиле.

Кроме того, далеко не всегда в наличии оказываются детали, под которые составлен чертеж.

Поэтому приходится:

• составлять новый чертеж;
• делать по-старому, внося изменения на ходу.

Следует знать три главных условия для самостоятельного изготовления хороших навесных снегоуборочных устройств – это:

• наличие умелых и опытных мастеров;
• доступ к необходимому оборудованию;
• хорошие юристы, которые смогут получить нужные документы и узаконить агрегаты.

Можно изготовить нужное оборудование:

• с не слишком подходящего чертежа;
• вообще без чертежа;
• рассматривая готовый агрегат.

Но справиться с этим смогут только такие специалисты, как:

• сварщики;
• токари;
• слесари;
• гидравлики.

Также убедитесь, что у них есть все необходимое оборудование.

После чего поговорите с:

• работниками ГИБДД;
• юристами или компаниями, занимающимися автотехнической экспертизой и узакониванием различных изменений, вносимых в конструкцию транспортного средства.

Возможно, посчитав все расходы, в том числе оплату этим компаниям или юристам, вы решите, что приобрести готовый агрегат со всеми разрешениями:

• проще;
• дешевле.

Ковш универсальный навесной

Самодельный КУН на минитрактор – это один из видов фронтальных погрузчиков. Он незаменим в том случае, когда требуется перевезти или куда-то загрузить большие объемы сыпучих (и не только) материалов, например, песок, щебенку или зерно.

Сам по себе минитрактор отличается размерами от полноценного трактора. Использование ковша позволяет сделать из простого тягача универсальную технику для самых разных типов работ.

Фронтальные погрузчики имеют целый ряд достоинств:

• легкое техническое обслуживание;
• надежность;
• легкость монтажа и демонтажа оборудования;
• серьезная грузоподъемность для небольшого по размерам трактора;
• простота управления за счет усиленной гидравлики.

Изготовление ковша

Купить ковш для минитрактора можно в любом магазине техники, однако это не самое дешевое удовольствие, поэтому проще сделать его своими руками. Особых знаний или материалов здесь не понадобится. Для работы необходимо запастись чертежами, болгаркой, сварочным аппаратом и самим материалом.

Совет! Лучше всего для этих целей подойдет металлический лист с толщиной от 6 мм и трубы различного диаметра.

1. Для начала следует сделать крепеж. Он приваривается к коробке и двигателю, снизу для усиления приваривается металлический уголок.
2. Сам КУН делается из кусков листового металла. Гнуть лист под форму ковша не имеет смысла. Гораздо проще отрезать прямоугольники нужного размера и сварить их между собой так, чтобы получился ковш. От качества швов зависит долговечность изделия. В качестве стоек лучше воспользоваться трубами диаметром 100 мм, а для тяг — 50 мм.
3. Следующий этап – установка гидроусилителя. Для большей подвижности рекомендуется использовать трубу диаметром 30 мм (он не должен быть больше 50 мм, иначе трубы будут плохо двигаться внутри друг друга).
4. Теперь опору приваривают к передней части трактора и объединяют со стойками, для усиления используют «косынки».
5. Для контроля поворота ковша используется цилиндр. Его обычно устанавливают справа от ковша.

Техника безопасности при работе с ковшом

Сделать ковш для минитрактора не очень тяжело, главное, обладать знаниями и опытом в работе со сваркой, уметь работать с чертежами. Чтобы навесное оборудование работало правильно, нужно ответственно подойти к работе и сделать все строго по плану, в противном случае результат может не соответствовать ожиданиям, а сам минитрактор с КУНом будет представлять опасность для оператора.

Совет! При возникновении сомнений в успехе мероприятия следует воздержаться от самостоятельного изготовления КУНа и приобрести его в магазине.

Для обеспечения безопасности во время работы стоит соблюдать правила эксплуатации:

• использовать КУН можно только по прямому назначению;
• при работе следует внимательно следить за ковшом;
• во время движения с нагруженным ковшом держать его нужно в опущенном состоянии, то есть около земли.

Разновидности отвалов

Задненавесной отвал для мини-трактора

По способу размещения и крепления выделяют несколько видов данного оборудования:

• Передний. Имеет собственный гидроцилиндр, с помощью которого оборудование приводится в действие.
• Задненавесной. Располагается сзади мини-трактора и приводится в действие посредством включения навески агрегата.

Переднеприводной вариант чаще всего можно увидеть на строительных площадках, при проведении дорожных работ и уборке снега. Отвалы могут иметь существенные различия, однако каждый из них имеет свои важные особенности:

• Ширина лопаты в зависимости от модели силового агрегата может колебаться от 1 200 до 2 000 мм.;
• мощность используемого мини-трактора для установки легкого оборудования должна быть не менее 16 л.с и для тяжелого – не меньше 20 л.с.;
• вес устройства может колебаться от 65 до 105 кг. Все зависит от задачи и необходимой ширины обработки.

Бочка для отвала

Отрезаем по размеру

Скелет для прочности

Свариваем каркас с нашей бочкой

Вид крепления к навеске

Гидравлика для подъема отвала

Готовый покрашенный отвал который сделали своими руками

Вот и все отвал готов

Навеска на минитрактор переднего отвала позволяет использовать агрегат в качестве небольшого бульдозера и выравнивать дорожки на участке, расчищать снег или удалять неровности рельефа.

Помимо этого, переднеприводное навесное оборудование придает силовому агрегату дополнительную массу, благодаря чему увеличивается тяговое усилие. Однако при навеске лопаты многие сталкиваются с проблемой, как поднять ее в транспортировочное положение. Оптимальным вариантом является оснащение мини-трактора гидравлическим цилиндром, но не все агрегаты снабжены дополнительным гидровыходом. В данном случае можно воспользоваться гидравликой, предназначенной для поднятия задней навески. Для этого следует установить кронштейн с блоком, и закрепить на грейдере, посредством болтового соединения, трос. После трос перебросить на блок, расположенный выше отвала и затем на 2 блока, находящихся под днищем силового агрегата и закрепить второй конец на подъемном рычаге задней навески. При поднятии задней навески будет подниматься и переднеприводная лопата, и наоборот. В данном случае не потребуется дополнительное оборудование для опускания и поднятия лопаты. Крепление переднеприводного грейдера осуществляется в предусмотренных конструкцией агрегата местах.

Можно приобрести готовый отвал или сделать его своими руками, как поступает большинство владельцев силовых агрегатов. Самодельный отвал на минитрактор позволяет сэкономить средства и при этом создать оборудование, которое будет отвечать всем требованиям владельца агрегата.

Самодельный ковш

КУН на минитрактор можно изготовить своими руками, при этом сэкономив средства на покупке данного приспособления. Нужно обзавестись металлическим листом (с толщиной от шести миллиметров), ножницами по металлу, сваркой, железными трубами различного диаметра.

КУН на трактор изготавливается по несложной схеме:

1. Крепёж приваривается к коробке и мотору. Снизу конструкция усиливается металлическим уголком;
2. Изготавливается сам КУН. Достаточно разрезать лист металла на прямоугольники, которые после свариваются в одну конструкцию. Сварка должна быть качественной, чтобы готовая конструкция прослужила дольше. За стойки подойдут трубы и тяги с диаметром 10 и 5 сантиметров соответственно;
3. Установка гидроусилителя. Для его подвижности подойдёт втулка с диаметром около 3 сантиметров;
4. Труба опор приваривается к передней части агрегата, далее стойки объединяются и усиливаются «косынками»;
5. Для нормального поворота ковша используется цилиндр, устанавливаемый справа.

Чтобы самостоятельно изготовить ковш, необходимо знать, как пользоваться сваркой и разбираться в механике. Если возникли сомнения, лучше приобрести готовое оборудование, которое можно крепит на трактор Киоти и другие популярные модели техники.

Самодельный погрузчик на минитрактор своими руками. Погрузчик своими руками на минитрактор

Приобретая любую сельскохозяйственную технику, каждый хозяин вполне резонно стремится использовать ее для выполнения широкого спектра задач. Чрезвычайно широкую популярность сегодня приобрели минитракторы, которые позволяют выполнять самые разные работы, начиная от земельных и заканчивая строительными. Однако далеко не всегда можно купить такой минитрактор в комплектации с погрузчиком, стоимость которого по отдельности достаточно высокая. В таком случае изготовление данной детали самостоятельно может стать настоящим спасением, поскольку позволит использовать транспортное средство для перемещения различных сыпучих строительных материалов.

С чего начать?

Чтобы самостоятельно изготовить погрузчик на самодельный минитрактор следует принять во внимание модель самого транспортного средства, поскольку от этого будет зависеть вес навесного агрегата. Помимо этого необходимо найти схему, отражающую механизм подъема ковша на определенную высоту и управление им из кабины трактора

Учитывая достаточную сложность такого механизма, к выполнению данной задачи следует подойти очень ответственно, тщательно продумав конструкцию на бумаге.

Чтобы не изобретать велосипед, правильнее всего взять за основу подъемный механизм, который используется на многих моделях отечественных тракторов. Сама конструкция состоит из 3 главных частей:

1. Собственно ковша.
2. Механизма гидравлического подъема.
3. Системы крепления погрузчика к минитрактору и вывод элементов управления внутрь кабины.

Поэтапное изготовление всех элементов конструкции

Для начала следует изготовить погрузочный ковш (1), который можно выполнить из нескольких стальных пластин, толщиной не менее 6 мм, сваренных под нужным углом. По заданным размерам необходимо сварить боковые элементы, а вдоль нижней продольной части — гребни, которые будут хорошо захватывать сыпучие строительные материалы различной фракции. После приступаем к выполнению наиболее сложного механизма – системы гидравлического подъема, для чего нам понадобятся следующие элементы:

• 4 рычага (2) – здесь лучше всего применить квадратную трубу подходящего сечения, в которой необходимо проделать отверстия под соединительные втулки;
• стрела (4) – изготавливается из П-образного швеллера и крепится с одной стороны к нижней части ковша, а с другой – к раме минитрактора;
• гидравлические подъемники (5,6) – их лучше всего приобрести готовые, которые можно найти на рынке транспортных деталей для тракторов.

Помимо этого для данного механизма также понадобятся втулки, штыри, кронштейны, переходники и соединительные пальцы, которые следует последовательно собрать и скрепить друг с другом

Очень важно чтобы самодельный фронтальный погрузчик для минитрактора имел правильный центр тяжести, что позволит избежать случайного опрокидывания из-за перевеса. На эскизе под цифрой 3 указано месторасположение колеса транспортного средства, что позволит правильно сориентироваться в системе расположения погрузочного механизма относительно самого трактора

Ключевые выводы

При выполнении всего комплекса работ очень важно соблюдать требуемые пропорции, поскольку малейшая неточность может привести к неработоспособности механизма. Для этого с самого начала следует внимательно подойти к проекту, точно рассчитав размеры всех деталей

Используемые элементы следует выполнять из прочных материалов, которые желательно обработать противокоррозийными составами. Таким образом сделать погрузчик для минитрактора своими руками вполне реально, для чего потребуется лишь внимательность и навыки работы со слесарным и сварочным инструментом.

Как использовать?

Люди, которые стали владельцами мини-трактора и отвала должны знать, как им правильно пользоваться. Отвал переднего и заднего типа характеризуется некоторыми чертами, а также особенностями функционирования. После приобретения отвала его стоит установить на машину, при этом используя специально-предназначенные крепежи. После этого необходимо установить угол выполнения работ. Если потребуется проводить очистку дорог, то стоит установить острый угол. При удалении снежного покрова на большой территории необходимо установить прямой угол. После всех вышеперечисленных мероприятий можно приступать к уборке снега.

Стоит обратить внимание на следующие правила безопасности при использовании мини-трактора с отвалом:

• применение навесного оборудования должно осуществляться согласно его прямому назначению;
• во время работы необходимо следить за функционированием отвала;
• если при движении отвал наполнен снегом, то его необходимо держать в опущенном состоянии.
