Тэн для стиральной машины indesit: назначение и инструкция по замене

Причины поломки

Для начала разберёмся в причинах выхода из строя нагревательного элемента. Это могут быть:

• объёмные наросты накипи, которая образуется из-за слишком жёсткой воды;
• ржавчина на поверхности ТЭНа из-за попадания влаги, причиной проникновения которой является разгерметизация бака;
• редкое явление – заводской брак.

Все эти факторы приводят к тому, что вода во время стирки не нагревается до нужной температуры, то есть возможна только холодная стирка. В некоторых случаях агрегат реагирует таким образом, что программы, предусматривающие высокотемпературный режим, просто не запускаются.

Диагностировать проблему очень легко: достаточно только прикоснуться к поверхности люка в середине стирального цикла. Она будет холодной, а бельё после такой стирки не будет простирано должным образом. Если у вас есть мультиметр, вы сможете самостоятельно проверить сопротивление ТЭНа: этот метод даст точный ответ на вопрос об исправности нагревательного элемента.

Где он находится?

Для того, чтобы получить доступ к нагревательному элементу, необходимо выполнить частичный разбор стиральной машины. Для этого понадобится набор отверток. В большинстве моделей машин Самсунг нагревательный элемент находится внизу с организацией доступа с фасадной стороны.

Перед тем как приступить к ремонту, необходимо выполнить подготовительные работы:

1. Слить воду, если она есть в баке.
2. Отключить стиральную машину от электросети, вытащив вилку из розетки.
3. Перекрыть подачу воды на машину.
4. Вытащить кювету для засыпания стирального порошка.
5. Выдвинуть машину таким образом, чтобы обеспечить себе свободный доступ к ней со всех сторон.
6. Со стороны задней стенки открутить винты, которые удерживают верхнюю панель.
7. Сдвинуть верхнюю крышку и снять ее.
8. В верхней части машины, со стороны фасада и с торцов, найти и выкрутить винты, которые удерживают панель с индикаторами. Так как она соединена с машиной не только наружным крепежом, но и проводами, расположенными с внутренней стороны, действовать следует очень аккуратно.
9. Отвинченную панель кладут сверху на машину, не нарушая контакты.
10. Находят все винты, которые удерживают фасадную панель, и отвинчивают их.
11. Фасадную панель снимают. В районе замка люка эта панель имеет соединение с машиной проводкой. Провода нужно аккуратно отсоединить, а панель с дверцей люка убрать в сторону.

При снятых панелях можно получить доступ к ТЭНу. На этом этапе сам трубчатый элемент еще не виден, для обзора доступно только крепление и подвод контактов.

Где находится ТЭН

Чтобы осуществить замену этого элемента, нужно знать, где он находится. Естественно, стиральных машинок много самых разных, но, как правило, тэн располагается внизу бака. А вот как к нему добраться, уже зависит от модели. У некоторых машинок он находится за передней панелью, у других – за задней крышкой. Иногда у машинок с боковой загрузкой он может находиться сбоку.

Тэн за передней панелью

Чтобы определить, где именно он расположен у вас, сначала снимите заднюю крышку и посмотрите под бак. Ее легче откручивать, поэтому она будет первой. Если тэн располагается там – отлично, можно приступать к его изъятию. Когда его там нет, нужно откручивать переднюю панель. Можно сказать, что первый этап прошел успешно. Остается только вынуть его, проверить, и, если надо, заменить. Давайте рассмотрим, как это делать поэтапно. А чтобы упростить вам задачу, в статье будут описаны два метода разборки машинок. Первый – когда тэн находится спереди, другой – когда он расположен сзади.

Вот некоторые правила, которые нужно соблюдать, вне зависимости от марки прибора:

• Если машинка подключена к сети, обязательно отключите ее, вытащив вилку из розетки.
• Полностью слейте всю воду, для этого воспользуйтесь сливным фильтром, или слейте воду через шланг, опустив его ниже уровня машинки.
• Некоторое количество воды может остаться, поэтому имейте под рукой тазик, тряпку или швабру.

Может находиться и за задней панелью

На этом подготовительные работы завершены. Для дальнейших работ вам понадобятся:

1. Отвертка.
2. Рожковый или торцовый гаечный ключ на 8 или 10.

Вот и все, как видите, особых специализированных инструментов не потребуется, ввиду простоты работы все можно сделать своими руками.

2 Как же происходит замена ТЭНа в стиральных машинах?

Если вы решили собственными силами поменять ТЕН в стиральной машине, то наши рекомендации помогут вам справиться с этой задачей. Придерживайтесь следующей последовательности:

1. Отключите машинку от канализации и электропитания.

2. Аккуратно отсоедините все проводы и детали, которые ведут к ТЭНу (их особенно много у ).

3. Используя необходимые инструменты, попытайтесь ослабить крепления нагревательной системы.

4. Теперь достаньте ТЭН (постарайтесь не задеть бак и другие элементы машинки).

5. Осуществите монтаж новой нагревательной трубки и затем уже производите .

Вам придется не только купить ТЕН для стиральной машинки, но и потратиться на работу мастера (как правило, услуги специалиста обойдутся от 25 у.е. и выше, особенно для ). Замена ТЕНа в стиральной машине – это дорогостоящий процесс, но подобной поломки не избежать. Вам придется смириться с этим.

2.1
Как поменять ТЭН в стиральной машине — видео

ТЭН – деталь стиральной машины, греющая воду для стирки. Обычно он расположен снизу бака, и его ключевая «особенность» – преждевременный и частый выход из строя.

Ни одна качественная стиралка, даже Бош или Дженерал Электрик, не защищена от перегорания нагревателя. Чтобы заменить испорченный элемент, стоит знать, как снять ТЭН со стиральной машины. Мы подробно расскажем об этом в наших инструкциях.

Если вы точно уверены в том, что вода при стирке не греется (вещи не отстирываются, на высокотемпературном режиме люк холодный), значит, в сбое виноват именно ТЭН. Хотя не исключена и поломка термодатчика.

Перед тем, как затеивать ремонт и снимать нагреватель и терморегулятор (который обычно встроен в ТЭН), стоит наверняка убедиться в его поломке. Причинами сбоя могут быть такие факторы:

• Длительный срок эксплуатации, частое пользование высокотемпературными режимами.
• Образование накипи на элементе из-за жесткой воды, что ведет к перегоранию детали.
• Поломка датчика температуры приводит к тому, что ТЭН не греет (в этом случае достаточно сменить датчик).
• Поломка программатора или электронной платы, блокирующих нагрев.

Как видите, заводской брак и нарушение условий эксплуатации – редкие причины выхода из строя элемента. Больше он зависит от качества воды, которая используется при стирке.

Если вы хотите обезопасить себя от подобных проблем в будущем, пользуйтесь специальными средствами, блокирующими оседание налета на трубчатом элементе.

Правила проверки тэна

Проверить тэн можно и не вынимая его из бачка, что намного упрощает и ускоряет ремонтные работы. Если обнаружится, что он полностью исправный, то проблема с электроникой управления, а ее ремонт требует специального технического образования. Без таких знаний к системе управления лучше не прикасаться. Проверка делается тестером или иным электрическим прибором, позволяющим измерять сопротивление и силу тока.

Исправность тэна контролируется по трем параметрам.

На разрыв нихромовой спирали. Это наиболее распространенная причина выхода тэна из строя: по каким-либо причинам спираль перегорает, ток по ней не проходит. Проверка этой неисправности выполняется прозвонкой элемента, для этого выводы тестера присоединяются к двум клеммам спирали. Переключатель измерений устанавливается в положение «Сопротивление». Если стрелка прибора резко отклонилась к отметке «0», то спираль перегорела. Перед прозвонкой проверьте работоспособность прибора – замкните два выхода, стрелка сопротивления должна резко переместиться на ноль.

На пробой корпуса. Это очень опасная неисправность, особенно для тех пользователей стиральными машинами, у которых электрическая проводка в доме или квартире не имеет заземления. Ток попадает на корпус агрегата, возможны серьезные поражения. Кстати, многие уже встречались с небольшими пробоями на корпус. Если по металлическим деталям таких устройств легко провести тыльной стороной ладони, то чувствуется пощипывание. Оно указывает, что весь агрегат под напряжением, правда оно еще невысокое и вреда организму не приносит. Как проверить пробой на корпус? Один выход прибора присоедините к клемме нагревателя, а второй к металлической части корпуса. Если стрелка на нуле – все отлично, если отклоняется, то элемент надо менять. Во время проверки установите переключатель прибора на 200 МОм

Очень важно повторить проверку на нагретом тэне. Подключите к нему на несколько секунд питание, отключите и повторите проверку

Очень часто в нагретом состоянии обнаруживается пробой. Связано это с расширением внутренних наполнителей тэна, такой нагреватель надо менять.

Проверка мощности. Она не считается обязательной, но для полной гарантии можете выполнить. Узнайте, какой силы ток должен протекать по спирали. Для этого ее мощность надо разделить на напряжение. К примеру, для тэна 1900 Вт ток равняется 1900:220=8А. Переключите тестер в режим амперметра переменного тока и последовательно присоедините все элементы к источнику питания. Если стрелка указывает на 8 А, то все в норме. Если сила тока уменьшилась, то нагреватель имеет критический износ. Он еще работает, но уже надо готовиться к замене. Для того чтобы через несколько месяцев опять не разбирать машинку, лучше сразу установить новый.

Ремонтируем машинку самостоятельно

Эксплуатировать машинку с неисправным ТЭНом нельзя. Во-первых, при включении станет срабатывать система самодиагностики, выводя на дисплей или через индикацию светодиодов сигнал о случившейся поломке. Во-вторых, стирка при холодной воде не обеспечит удаление пятен. Лучше не тянуть, а приступить к ремонту.

Теперь пошаговая инструкция, как поменять нагревательный элемент в домашних условиях. Первым делом следует проверить, отключена ли стиралка от электричества. Далее перекрывается доступ к водопроводу и канализации. Третий шагом будет слив оставшейся в агрегате воды, так как при последующем ремонте отработанная жидкость может вытечь и попасть на контакты.

Сливается вода через мусорный фильтр:

• подцепляем технический люк отверткой и снимаем его;
• готовим тряпки и клеенку;
• подставляем под фильтр емкость для сбора воды;
• выкручиваем мусорный фильтр, действуя по часовой стрелке;
• собираем грязную воду.

Опустошенная машинка разворачивается и частично разбирается. Сначала после выкручивания удерживающих болтов снимается задняя стенка, а следом убирается приводной ремень. Как только доступ к нагревателю свободен, приступаем к диагностике:

• ищем под баком ТЭН;
• отсоединяем от «фишки» подведенную проводку;
• настраиваем мультиметр на режим «Сопротивление»;
• прикладываем щупы тестера к контактам нагревателя;
• оцениваем отобразившееся значение – в норме сопротивление должно колебаться в пределах 20-30 Ом.

Если мультиметр показал отличное от нормы значение, то необходима замена. Для этого демонтируем старый нагреватель: достаточно ослабить центральный болт, протолкнуть крепеж внутрь, поддеть основание ТЭНа отверткой и вынуть устройство

Важно действовать предельно аккуратно и не повредить резиновый уплотнитель, который отвечает за герметичность

Вынув нагревательный элемент, тщательно очищаем посадочное место. Дальше навинчиваем гайку на болт ТЭНа, обрабатываем резиновую прокладку смазкой, помещаем устройство в паз и фиксируем. На «финише» подключаем проводку.

Закончив ремонт, проверяем качество проделанной работы. Запускаем «холостую» стирку с нагреванием воды до 50-90 градусов и через 20 минут после старта прикладываем ладонь к дверце люка. Если стекло горячее, значит, замена нагревателя прошла успешно.

Профилактика нагревателя

Правильная замена тэна стиральной машины Indesit заключается и в ещё в том, что после ремонта необходима профилактика бака для удаления скопившихся там отложений. В баке могут присутствовать твёрдые отложения в виде накипи, а могут откладываться не расщеплённые жиры с одежды в виде слизи, образующей неприятный запах внутри машинки Индезит.

Профилактику стиральной машины необходимо делать с определённой периодичностью, в зависимости от частоты стирок, температурных режимов и качества используемой воды. Большим удобством машин с вертикальной загрузкой является то, что в них можно через загрузочное отверстие контролировать наличие нежелательных отложений на внешней части барабана и вовремя провести чистку химическими способами.

Для предотвращения отложений в стиральных агрегатах рекомендуется:

1. В разрыв подачи используемой воды установить солевой фильтр-смягчитель воды и производить своевременную его замену;
2. Использовать качественные стиральные порошки и гели;
3. Производить периодически профилактику от накипи именно специальными средствами. Такие способы удаления как уксус, лимонная кислота удалят накопившиеся отложения накипи и жира, но неизвестно как своим химическим составом повлияют на качество резиновых деталей и уплотнений вашего агрегата;
4. Не злоупотреблять длительными стирками с большими температурами. Современные моющие средства позволяют эффективно бороться с загрязнениями при небольших температурах, тем самым и бережливо относятся к тканям, не подвергая их высоким термическим обработкам.

Как заменить ТЭН стиральной машины Индезит и подключить нагревательСсылка на основную публикацию

Потеря работоспособности нагревательного устройства в стиральных агрегатах, в число которых входят и машины Индезит, выявляется сразу. С первого процесса стирки будет видно, что вещи остались грязными, потому что все происходил в прохладной воде. Более новые устройства со сломавшимся внутри водонагревателем вовсе не запускаются. Что предпринять в подобных ситуациях, как поменять ТЭН в стиральной машине Индезит?

Как заменить ТЭН

Перед началом ремонта нужно полностью слить воду из машинки и отключить ее от сети. Для проведения работы необходимо иметь под рукой отвертку и гаечный ключ на 8 или 10 дюймов. После этого можно приступать к замене.

Сначала требуется определить место нахождения нагревательного элемента. Где может располагаться ТЭН в зависимости от модели и особенностей строения стиральной машинки, рассказано выше. Добравшись до системы нагрева воды, пользователь увидит только наружную часть нагревательного элемента – клеммы и провода, которые перед извлечением ТЭНа нужно рассоединить.

Прежде чем извлекать ТЭН, нужно рассоединить подключенные к нему клеммы и провода

Чтобы достать нагреватель, необходимо:

• отвинтить центральную гайку при помощи торцового ключа;
• при помощи отвертки погрузить внутрь болт, на который была накручена гайка;
• аккуратно подцепить ТЭН отверткой и плавным расшатыванием вверх-вниз извлечь его из резинового уплотнителя.

Неисправную деталь следует отремонтировать или заменить на новую. При покупке нового нагревателя вы должны знать точную маркировку предыдущего.

Нагревательный элемент важно правильно установить обратно, добившись точной и плотной посадки

Не закрывая стенку, проверьте работу нагревающего элемента. Для этого надо запустить программу стирки с прогревом воды минимум 60 ℃ и через 10-15 минут потрогать окно загрузочного люка. Если оно теплое, значит, вода нагревается и ТЭН исправно выполняет свою функцию. После этого можно установить панель на место.

Замена ТЭНа на стиральной машине проводится по общему для всех марок алгоритму действий. Разница может состоять только в различиях доступа. Замену нагревателя несложно провести самостоятельно, если под рукой есть необходимый инструмент и четкое руководство к действию.

Перед тем как начать ремонтировать стиральную машину, нужно слить из нее воду и отключить от электрической сети. Далее для начала ремонтных работ нужно подготовить набор из гаечных ключей, плоской и крестообразной отверток, плоскогубцев или пассатижей.

Перед началом разборки необходимо понять, с какой стороны в конструкции стиральной машины располагается нагревательный элемент. Это зависит от особенностей устройства конкретной модели бытовой техники. Когда все лишнее навесное оборудование будет снято, мастер увидит только заднюю часть ТЭНа, на которой будут закреплены провода питания и фиксирующая гайка. Для демонтажа нагревателя необходимо отключить все провода и открутить гайку. Далее необходимо достать старый нагреватель. Для этого нужно:

• при помощи отвертки протолкнуть фиксирующий болт во внутреннюю полость бака,
• затем поддеть ТЭН отверткой и раскачивающими движениями извлечь его.

Во время установки новой детали необходимо добиться плотной посадки ее на место без перекосов и заломов резинового уплотнителя. Если этого не сделать, из-под резинки будет подтекать вода – в этом нет ничего хорошего.

После монтажа, надежной фиксации нового нагревательного элемента и его подключения не торопитесь окончательно собирать стиральную машину, а проверьте, работает ли новый нагреватель. Для этого запустите стирку при температуре 60 градусов, и через 15-20 мин. потрогайте стекло дверцы. Если оно горячее – это значит, что ТЭН работает исправно, и неполадка успешно устранена. Теперь можно окончательно собрать машину и поставить ее на свое место.

Причины поломки

Прежде чем разбираться с тем, как поменять нагревательный элемент в устройстве, следует понять, что именно приводит к выходу ТЭНа из строя. Причины поломки могут быть следующие:

1. Естественный износ нагревателя. Данный элемент, как и многие другие составляющие прибора, имеет определенный срок службы. Частые перепады температуры негативно влияют на эксплуатационные характеристики любой делали современной техники, и ТЭН не является исключением.
2. Резкие перепады напряжения. В некоторых случаях они становятся причиной короткого замыкания в сети, что приводит к перегоранию контактов и обрыву цепи нагревателя.
3. Образование накипи. Водопроводная вода содержит в своем составе соли, которые оседают на поверхности ТЭНа при нагреве. В процессе службы слой накипи, покрывающий деталь, утолщается, следовательно, передавать тепло и увеличивать температуру воды механизму становится труднее. Это приводит к тому, что нагревательный элемент перегревается и сгорает.

Образование накипи является одной из наиболее частых причин поломки нагревательного элемента в стиральных машинах

Для уменьшения образование накипи на элементе специалисты рекомендуют установить специальный фильтр для воды и пользоваться смягчающими средствами во время стирки.

Месторасположение ТЭНа

Но легко к нему подобраться у вас не получится, хотя по большей части это зависит от модели вашего агрегата. У одних конструкций ТЭН находится за передней крышкой, у других – за задней панелью. Бывают случаи, что ТЭН расположен сбоку, но в основном это у стиральных агрегатов с боковой загрузкой.

Для начала необходимо определить, где находится ваш ТЭН, для этого снимите заднюю панель и загляните под бак на наличия там данного устройства, если оно там есть (легко определить, ведь ТЭН как привило, будет стоять первым от задней крышки и довольно легко сниматься), то необходимо его снять.

Если за задней панелью машинки ТЭНа не оказалось, то остается заглянуть за переднюю крышку. Итак, первый шаг мы уже преодолели. Теперь нужно вытащить ТЭН и проверить сломан ли он или нет, и если да, то заменить его.

В дальнейшем мы вам расскажем, как сделать все это поочередно, а также предоставим два способа разборки стиральной конструкции. Первый способ будет развернут в случае, если ваш ТЭН будет находиться за передней панелью, а второй способ, когда устройство будет располагаться за задней крышкой.

Вот несколько правил, которые рекомендуется соблюдать во время разборки конструкции (не зависит от модели и типа стирального агрегата):

• При разборе стиральной машинки необходимо убедится, что машинка отключена от сети, если же нет, то немедленно это сделайте, вынув из розетки вилку.
• Перед разбором необходимо слить всю воду с бака, для этого воспользуйтесь сливным фильтром или в ином случае используйте сливной шланг. Чтобы слить воду со шланга, нужно опустить его несколько ниже уровня машинки.
• При любом случае некоторое количество воды все же останется в баке, следовательно, необходимо держать поблизости какую-нибудь емкость и половые тряпки.

Самостоятельная замена нагревательного элемента

Ну вот, доступ к нагревателю мы получили. Все последующие действия абсолютно аналогичны и не зависят от того, с какой стороны машины находится ТЭН.

Мы уже определились, что нагреватель находим в нижней части бака. Если нет полной уверенности в неисправности ТЭНа, можно прозвонить его тестером. Сгорел? Что и требовалось доказать. Потребуется снять провода с контактов. Они обычно держатся довольно плотно. Просто аккуратно стягиваем их при помощи отвёртки.

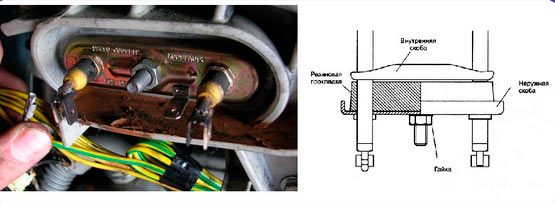

Теперь надо открутить болт, которым крепится нагревательный элемент. Остаётся только извлечь ТЭН

Его нужно осторожно, чтобы не повредить бак, вытянуть наружу. В современных стиральных машинах непосредственно в нагревательном элементе установлен термистор (температурный датчик)

Они очень редко приходят в негодность и практически наверняка в нерабочем ТЭНе остался исправный термистор. Можно проверить его тем же тестером. Замеряется сопротивление сначала холодного датчика и потом сопротивление помещённого в горячую воду. Если эти показатели значительно отличаются – термистор исправен. А значит, его вполне можно установить на новый нагревательный элемент. Тем более, если он не укомплектован датчиком.

Обратный процесс сборки описывать смысла нет. Абсолютно же самое, но только в обратном направлении. Когда сборка завершится, останется только подключить стиральную машину обратно к коммуникациям и проверить её работоспособность. Всё готово.

Вот так запросто и без особых затруднений можно самостоятельно осуществить замену нагревательного элемента практически любой стиральной машины-автомат. А понесённые на приобретение ТЭНа затраты, наверняка очень сильно отличаются от расценок в прайсе сервисной компании. Теперь вы знаете, что многие виды ремонта стиральным машин легко можно осуществить своими руками. Не такая уж тяжёлая задача.

Пошаговая инструкция по замене тэна

Мы рассмотрим простой вариант – тэн располагается сзади барабана.

Шаг 1. Слейте с барабана все остатки воды. Для этого на передней панели корпуса откройте нижнюю крышку и достаньте заглушку. Для сбора воды поставьте низкую емкость, в противном случае она прольется на пол. Для полного слива рекомендуется стиральную машину немного наклонить и в таком положении подержать несколько секунд до стекания жидкости.

В машинке не должно оставаться воды

Шаг 2. Поставьте машинку на свободное пространство, обеспечьте доступ к задней части. Открутите щит, он зафиксирован четырьмя винтами. Снимите деталь и поставьте ее около стены. Ничего не бросайте ничего под ноги, все элементы стиральной машины, электрические приборы и инструменты должны быть в порядке и лежать на своих местах.

Снимают заднюю крышку, чтобы добраться до тэна

Шаг 3. Найдите тэн, он прикручен внизу барабана. Имеет три клеммы: фаза, ноль и заземление

У некоторых моделей на корпусе тэна есть датчики температуры, очень осторожно с ними обращайтесь, они плохо реагируют на ударные усилия

Тэн обычно расположен внизу под барабаном

Шаг 4. Снимите клеммы фазы и нуля, открутите гайку фиксации заземления, удалите с винта контакты, подключенные к нему.

Аккуратно снимают контакты и откручивают гайку

Если тэн исправен, то далее ничего разбирать нет смысла, причина поломки в другом. Если достаточно технических знаний, то надо поискать их в системе управления и автоматики. Опыта нет – вызывайте специалиста. Для того чтобы было легче принимать правильное решение, сообщим, что стоимость блока управления может составлять до 50% цены стирального автомата. А неквалифицированное вмешательство в его работу в большинстве случаев становится причиной полного выхода из строя с невозможностью дальнейшего восстановления. Если подтвердилась неисправность тэна – продолжайте разборку машины.

Можно проверить исправность тэна, не вынимая его из корпуса машинки

Шаг 5. Открутите контргайку винта заземления, но не до конца, а на длину резьбы. Делается это для того, чтобы во время постукивания по гайке не заминалась резьба. Стучать надо до тех пор, пока она немного не утопится, таким образом ослабляется расширение резиновой прокладки. Дело в том, что для герметизации тэна используется внутренняя пластина, которая при закручивании гайки прижимается к резиновой прокладке и расширяет ее.

Легкими ударами отвертки ослабляют фиксацию тэна

Шаг 6. Аккуратно отверткой поддевайте корпус тэна по периметру, медленно отрывайте его. Резина немного прикипела, не спешите, не деформируйте посадочные места.

Чтобы вытащить тэн, нужно поддеть его слегка отверткой

Шаг 7. Купите в магазине новую деталь. Профессионалы настоятельно рекомендуют брать с собой старый тэн, только так можно иметь гарантию, что не ошибетесь с выбором. Дело в том, что производители для каждой модели выпускают новый нагреватель, он может отличаться всего на несколько миллиметров по длине или ширине. Это дает право присваивать стиральному автомату новую серию и, соответственно, продавать по новой цене. А тэны уже не взаимозаменяемы.

Новый тэн должен иметь идентичные размеры

Шаг 8. Очистите место установки нагревателя от кальция, его там будет очень много. Пользуйтесь любыми подручными предметами, проверяйте фонариком качество.

Место установки тэна необходимо тщательно очистить

Шаг 9. Осмотрите состояние посадочного места для уплотнительной резинки, при необходимости уберите с поверхностей нагар.

Посадочное место уплотнителя тоже должно быть чистым

Шаг 10. Ослабьте гайку заземления, вставьте тэн на место

Обращайте внимание, чтобы он занял специальную нишу

Вставляют новый тэн в корпус

Шаг 11. Закрутите гайку и подсоединяйте все провода.

Подключают все в обратном порядке

Залейте в барабан немного воды и на несколько секунд включите нагрев, затем выключите машину. Если тэн теплый и нет потеков – отлично, прикручивайте оставшиеся детали и ставьте агрегат на место использования.

Замена тэна при переднем расположении

Проверим нагреватель

В первую очередь смотрим на нагреватель. Располагается он в нижней части агрегата, прямо под баком. Чтобы добраться до него, нужно крестовой отверткой открутить все удерживающие саморезы с задней панели и снять ее. Для удобства рекомендуется отодвинуть стиралку от стены или вытащить из гарнитура.

Как только панель уберется в сторону, вы увидите ТЭН, термистор и всю подведенную к ним проводку. Здесь лучше остановиться и сфотографировать все соединения, чтобы не ошибиться фазами при обратной сборке. Далее действуем в следующем порядке.

1. Освобождаем проводку.
2. Включаем мультиметр на измерение в Омах, настраиваем на 200 Ом и цепляем щупы к клеммам.
3. Оцениваем показатели на дисплее. Исправный нагреватель выдаст значение в 26-28 Ом. Результат в «1» выявит внутренний обрыв устройства, а «0» укажет на короткое замыкание в приборе. В двух последних случаях ТЭН придется менять, так как отремонтировать его не удастся.

Дальше проводим проверку на наличие пробоя на корпус. Ставим мультиметр в режим зуммера и настраиваем контакт. Если из-за приставленного к клемме щупа послышался писк, то без замены не обойтись.

Для замены неисправный нагревательный элемент придется достать. Иногда сделать это сложно, так как защищающая прибор прокладка увеличивается в объеме и не дает вынуть деталь. Чтобы справиться с задачей, рекомендуется проделать следующее:

• тщательно обработать резинку WD-40 или иной технической смазкой;
• подождать 10-15 минут;
• отсоединить термистор;
• открутить удерживающий нагреватель болт;
• раскачать ТЭН и вынуть из посадочного места.

Приобретается деталь на замену по выбитому на корпусе серийному номеру. В идеале стоит принести сломанный элемент в магазин и попросить консультантов подобрать аналог. Перед монтажом нового нагревателя рекомендуется основательно очистить посадочное место, а также залезть через освободившееся отверстие рукой в бак, вытащив все скопившееся там «добро». После, ориентируясь по ранее сделанным фотографиям, собрать машинку обратно.

Причины поломки тэна

Ни один производитель стиральных машин не выпускает самостоятельно всех составляющих элементов, значительная их часть делается на смежных предприятиях по заказу. Как следствие – увеличиваются риски поставок некачественных товаров. Ответственные производители отправляют к поставщикам своих представителей для контроля всего процесса и проверки изделий на месте, а халтурщики покупают то, что дешевле. Как результат – выход из строя нагревательных элементов. Это самая основная причина поломок. Но есть еще и объективные факторы, связанные с условиями эксплуатации.

1. Перегорела спираль тэна или датчик управления. В деревнях часто прыгает напряжение в сети, из-за сильного ветра возможно перехлестывание проводов на воздушных линиях электрических передач. Результат – напряжение вместо 220 В составляет 380 В. Перегорает или тэн, или автоматика, или все вместе.

2. Плохое качество воды. Очень часто вода имеет высокую концентрацию кальция, при высоких температурах он затвердевает и оседает на поверхности тэна. Кальций намного ухудшает теплопередачу, что заметно понижает КПД нагрева. Но это не все проблемы, создаваемые твердыми осадками кальция. Они провоцируют значительное повышение температуры нагрева нихромовой спирали, она не рассчитана на такие режимы и быстро перегорает. Высокая температура нагрева спирали становится причиной перегрева металлического корпуса – прогорает и он.

Инструктаж по самостоятельной замене

Отсутствие опыта подобных работ не должно пугать, в этом деле важна аккуратность и последовательность выполнения всех этапов.

Планируя заменить ТЭН в стиральной машинке, необходимо хорошо подготовиться и соблюсти базовые правила техники безопасности, актуальные для работы с бытовой техникой.

Среди них такие:

1. Отключить агрегат от электропитания, вынув вилку из розетки.
2. Отсоединить машинку от водоснабжения, снять сливную трубу. Этот пункт актуален для моделей, где ТЭН расположен в задней части.
3. Использовать качественный рабочий инструмент с рукоятками, имеющими защитное прорезиненое покрытие.
4. Подготовить пластиковую емкость, например, ведро или таз. Туда будет удобно сливать воду, оставшуюся в баке или во внутренних коммуникациях.

Для замены ТЭНа не понадобится какое-то специфическое и дорогостоящее оборудование. Все, что нужно, найдется в арсенале каждого домашнего мастера, даже не имеющего большого опыта в проведении ремонтных работ такого плана.

В перечень таких вещей входят отвертки разных конфигураций. Вместо них можно использовать шуруповерт с базовым набором бит, включая шестигранники и звездочки, необходимые для выкручивания «хитрых» винтов.

Чтобы верно подключить провода к греющему элементу, на этапе разборки стоит сфотографировать весь процесс на телефон. В будущем это поможет собрать машинку быстро и правильно

Дополнительно пригодится ключ на десять либо простые плоскогубцы. Этими инструментами удастся корректно снять крепления с нагревательного элемента.

Предлагаем ознакомиться Как поставить щетки на стиральную машину

Чтобы прозвонить ТЕН и понять его состояние, потребуется мультиметр для прозвонки.

Перед началом работы лучше разложить эти предметы рядом, чтобы они были под рукой и мастеру не требовалось все бросать и терять время на поиски нужного инструмента.

Чтобы это сделать, придется выкрутить саморезы, расположенные в задней части стиралки, аккуратно потянуть крышку сначала чуть к себе, а потом вверх.

Действовать нужно очень деликатно, чтобы не выдернуть и не повредить фиксаторы из пластика, без которых вернуть крышку на прежнее место будет физически невозможно.

Далее медленно вытянуть контейнер для порошка немного вперед, нажать на имеющуюся внутри кнопку-фиксатор и осторожно вытащить емкость полностью. Вынув лоток для порошка из стиральной машинки, хорошо вымыть его, удалив возможный осадок и следы отложений, очень хорошо просушить и вернуть на прежнее место по окончании работ по замене ТЕНаЗатем выкрутить винты, удерживающие управляющую панель, снять ее и, не прибегая к отсоединению проводов, положить на стиральную машину сверху

Вынув лоток для порошка из стиральной машинки, хорошо вымыть его, удалив возможный осадок и следы отложений, очень хорошо просушить и вернуть на прежнее место по окончании работ по замене ТЕНаЗатем выкрутить винты, удерживающие управляющую панель, снять ее и, не прибегая к отсоединению проводов, положить на стиральную машину сверху.

Открыть дверцу загрузочного люка, расположенного во фронтальной части агрегата

При помощи отвертки поддеть пружину хомутного типа, удерживающую уплотнительную манжету, и осторожно снять ее, медленно вытягивая по кругу. После этого просто убрать резину с корпуса и отложить в сторону

Найти на люке винты блокировочного замка, выкрутить их отверткой подходящей конфигурации. Освобожденный от крепления замок протолкнуть внутрь.

В конце аккуратно снять панель и сложить рядом. Открыв доступ к ТЭНу, спокойно приступить к замене.

Независимо от того, где располагается ТЕН, спереди или сзади, его замена производится только одним способом.

Сначала от контактов старого, вышедшего из строя прибора, отсоединяются все провода. Обычно, они посажены очень крепко и для снятия потребуется помочь себе отверткой.

Все действия нужно совершать медленно и аккуратно, чтобы не повредить хрупкую область соединения клемм.

Если на прогоревшем ТЭНе располагается термистор, нужно сначала аккуратно открепить жгут, нажав рукой на фиксатор, и потом осторожно вынуть его из гнезда. Только после этих действий можно извлекать сам нагреватель. На следующем этапе понадобится удалить фиксатор – выкрутить шуруп, удерживающий нагреватель на своем месте, а потом потихоньку извлечь ТЭН

На следующем этапе понадобится удалить фиксатор – выкрутить шуруп, удерживающий нагреватель на своем месте, а потом потихоньку извлечь ТЭН.

Осталось проверить работоспособность техники. Для чего предстоит сначала собрать машинку в обратной последовательности, выполнить подключение к воде и канализации и протестировать ее. Если стирка проходит в стандартном режиме, значит все сделано правильно.
