Самодельный плуг

Классификация

Существует множество разновидностей тракторных плугов, которые различаются предназначением и целями эксплуатации. К выбору изделия нужно отнестись максимально серьезно.

Типы тракторных плугов в зависимости от назначения

Перед тем как приобрести изделие, рекомендуется тщательно продумать цели эксплуатации тракторного плуга

Определившись с предназначением, требуется акцентировать внимание на определенной подгруппе механизмов. Они могут иметь общее или специальное назначение

Изделия первого типа отличаются рабочей частью среднего размера (длина примерно 35 см.). С помощью такого плуга можно обработать почву перед засевом различными зерновыми и овощными культурами.

Плуги специального назначения способны справиться с кустарниками, камнями и различными крупными предметами. Этот тракторный плуг без труда вспашет высушенное болото.

Разновидности тракторных плугов в зависимости от типа используемой тяги

Существует несколько видов:

• Конные. Эти изделия подойдут для обработки небольшого участка почвы с неудобной формой, где нет возможности вспахать землю с помощью трактора.
• Тракторные. Обработка грунта выполняется с использованием специальной техники.
• Канатные. Такие плуги применяются в тяжелых условиях (в горах или на болотах).

Виды плугов в зависимости от механизма сцепления

Существуют определенные группы:

• Навесные. Они имеют небольшую массу и простую конструкцию. Для увеличения эффективности в тракторном плуге предусмотрены поворотные полосы. Изделия отличаются опрокидывающим эффектом.
• Полунавесные. Эти конструкции имеют небольшое сопротивление и хороший радиус оборота.
• Прицепные. Такие конструкции представлены в виде устойчивой трехколесной базы. Плуг имеет высокую стоимость, поэтому используется очень редко.

Перед использованием плуга, независимо от его типа, требуется полностью проверить и настроить все составляющие механизмы. Изначально изучается изделие на наличие трещин или переломов. Некоторые части устройства могут расшататься, поэтому их нужно подтянуть. Перед вспашкой обязательно настраивается объем охвата, калибруется глубина обрабатываемой почвы.

Подготовка инструментов и материалов для работы

Конструирование плуга своими руками требует четкого плана действий и подбора нужных инструментов и материалов. Желательно заранее ознакомиться с готовыми чертежами изделия. Кроме этого, самодельное изделие для обработки земли должно отличаться простотой конструкции и эффективностью применения. Для изготовления стандартного варианта собственноручного плуга потребуется следующее:

• лемех или стальная заготовка;
• перфоратор;
• стальной материал для изготовления отвала и полевой доски;
• сварочный инвертор;
• углошлифовальная машина;
• крепеж, в виде набора болтов и гаек;
• стойка из металла для изготовления основания плуга.

При захватывании слоя грунта свыше 25 см поверхность и материал плуга подвергаются сильным нагрузкам, последствием которых может стать скорый износ изделия. В качестве материала заготовки лучше всего выбрать углеродистую сталь 9ХС или закаленную сталь 45 толщиной 4-5 мм.

Далее начинаем изготовление рабочей части корпуса плуга, отвечающей за подъем грунта и проворачивание его в борозду. Для изготовления отвальной части существует несколько способов. Поверхность соприкосновения отвальной стороны имеет форму цилиндра. Используя гибочное оборудование, произвести такую заготовку не составит большой трудности.

Другой вариант подразумевает наличие готовой трубы диаметром 0,55-0,6 м и с толщиной стенки 3-5 мм. Из обычного картона делается шаблон, покрывающий необходимую площадь трубы, по контуру которой с помощью электрогазосварочного оборудования вырезается нужная форма.

Для исключения выпуклостей и заусенцев используйте молоток с напильником. Самым сложным способом изготовления плуга считается изготовление заготовки в металлургической печи с последующей правкой готовой матрицей (иногда используют тракторный отвал плуга).

После установки нельзя сразу приступать к работе плугом. Его нужно настроить. Это необходимо для того, чтобы инструмент мог в полной мере справляться со своими задачами. Вам нужно проверить исправность каждого элемента, смазать маслом, закрутить шурупы.

• если вы будете работать на тяжелых почвах, тогда плуг нужно утяжелить с помощью специального металлического диска, который монтируется на раму;
• лезвия можно затачивать точильным камнем;
• во время работы на лезвия может налипать грязь и корни растений. Их нужно очищать, так как увеличивается сопротивление и инструменту будет крайне сложно работать;
• если вам нужно провести какие-либо работы с поднятым плугом, под него обязательно подкладывается какая-нибудь подставка. Если плуг опустится на человека, это может быть опасно для здоровья и жизни;
• подшипники смазываются каждый день;
• после окончания всех работ с плугом и минитрактором, его нужно тщательно почистить, отмыть от грязи, просушить и смазать маслом, защищая его тем самым от коррозии и затупления лезвий.

Многие владельцы не знают, как настроить плуг перед работой. Это достаточно просто сделать, но при этом весь процесс играет важную роль в продуктивности дальнейшей работы. Итак, регулировка плуга на минитрактор проводится в несколько этапов:

1. Настройка глубины. Вы можете найти болт регулировки колес на внешней части квадратной трубы. Если его прокручивать, можно контролировать глубину вспашки. Так, по часовой стрелке — глубина увеличивается, против часовой стрелки — уменьшается;
2. Настройка ширины вспахиваемого участка. Ширину можно увеличить, если растянуть длину регулирующей тяги поперечного вала;
3. Настройка уровня стороны рамы. Чтобы выровнять ту или иную сторону, нужно соответствующую штангу;
4. Настройка переднего и заднего уровня рамы. Для этого нужно или растянуть, или стянуть переднюю штангу корпуса.

Навеска

Также важно правильно осуществить настройку навески трактора, отрегулировав симметрично левую и правую сторону. «Если раскосы будут разной длины, качественной вспашки не получится из-за того, что усилие будет неодинаковым», — делится опытом Анатолий Павлов

Но при правильной настройке (если мысленно продолжить верхнюю и нижнюю тяги прямыми линиями), они должны сойтись около передней оси трактора.

В навесных плугах навеска должна быть закреплена жестко, говорит Дмитрий Носов. Он также напоминает, что перед выходом в поле на навесных машинах подстраивается линия тяги.

При навешивании плуга, обращает внимание Анатолий Павлов, для навесных агрегатов необходим свободный ход нижних рычагов навески в стороны (около 10 см), чтобы плуг мог сам себя направлять. А верхний рычаг передней навески при этом должен иметь более плавный угол, чтобы создавалось усилие, направленное вниз

В противном случае есть риск выглубления плуга в процессе работы. Дмитрий Носов добавляет, что в полунавесном агрегате башню (точнее, шарнир ее крепления) необходимо настроить так, чтобы она была перпендикулярна земле.

Плуги для мини-трактора

Существует много разновидностей плугов. По принципу работы их можно разделить на три группы.

По названию оборудования уже ясно, что конструкция имеет режущую часть в форме дисков. Предназначена она для обработки тяжелого грунта, болотистой почвы, а также целины. Режущие диски во время работы вращаются на подшипниках, поэтому они без труда перебивают даже большое количество корней, находящихся в земле.

В качестве примера можно рассмотреть модель 1LYQ-422. Оборудование приводит в действие вал отбора мощности мини-трактора, вращающийся со скоростью 540–720 об/мин. Плуг характеризуется шириной вспашки – 88 см, глубиной – до 24 см. Рама оснащена четырьмя дисками. Если во время вспахивания земли режущий элемент попадает на камень, он не деформируется, а просто перекатывается через преграду.

Лемешно-отвальный

По-другому это оборудование называют оборотным плугом для мини-трактора из-за принципа работы. После окончания нарезки борозды оператор разворачивает не мини-трактор, а плуг. Вот отсюда и пошло такое название. Однако по устройству режущей части будет верно, когда плуг называют лемешно-отвальным. Он бывает одно- и 2х корпусный. Рабочим элементом здесь является лемех, сделанный в форме клина. Во время движения он подрезает грунт, переворачивает его и дробит. Глубина вспашки у одно- и 2х корпусного плуга регулируется опорным колесом.

В качестве примера двухкорпусного плуга для мини-трактора возьмем модель R-101. Весит оборудование около 92 кг. Использовать плуг 2х корпусный можно, если на мини-тракторе есть задняя навеска. С помощью опорного колеса выполняется регулировка глубины вспашки. Для этой 2х корпусной модели она составляет 20–25 см.

Современной, но сложной конструкцией является для мини-трактора роторный плуг, состоящий из набора рабочих элементов, закрепленных на подвижном валу. Оборудование характеризуется простотой использования. Во время обработки грунта оператору необязательно вести трактор ровно по линии. Оборудование роторного типа обычно используют при подготовке грунта к высадке корнеплодов.

В зависимости от конструкции ротора, ротационный плуг делится на 4 вида:

• Модели барабанного типа оборудуют жесткими или пружинными толкателями. Существуют и комбинированные конструкции.
• Лопастные модели представляют собой вращающийся диск. На нем закреплены 1 или 2 пары лопастей.
• Лопаточные модели отличаются только рабочим элементом. Вместо лопастей на вращающемся роторе установлены лопатки.
• Шнековая модель оборудована рабочим винтом. Он бывает одно- и многозаходной.

Достоинство ротационного оборудования заключается в возможности рыхления грунта любой толщины до требуемой степени. Воздействие на почву оказывается сверху вниз. Это дает возможность использование ротационного плуга при малой тяговой силе мини-трактора.

Из всех рассмотренных видов, самым востребованным является 2х корпусный оборотный плуг. Он состоит из нескольких рам, на которые могут закрепляться разные по предназначению инструменты. Подобное оборудование способно обладать двумя функциями. Допустим, во время вспахивания грунта одновременно происходит и боронование. Однако самодельный плуг для мини-трактора проще изготовить однокорпусный, но он менее эффективный.

Виды дисковых плугов

Широкое разнообразие почв, пригодных для обработки и последующего засева культурными растениями сподвигло инженеров-конструкторов создать несколько разновидностей дисковых плугов для различных грунтовых условий. По этой причине сейчас на с/х рынке можно встретить:

• приспособление для обработки полей – диски здесь имеют диаметр 40-45 см, которые проникают вглубь земли на 6-10 см и располагаются симметрично относительно центральных осей;
• садовые инструменты – того же диаметра круглые лезвия располагаются в шахматном или несимметричном порядке, проникают в почвы на 12-14 см;
• болотный дисковый плуг – способен пахать землю с излишним количеством влаги, обладает большой массой и несколькими десятками лезвий, проникают в почву на 20-25 см.

Специально для лесных хозяйств на обычный плуг устанавливают несколько дополнительных элементов – дерносним, рыхлительную лопату и черенковый нож.

Виды и их конструктивные особенности

При изготовлении плуга берут особый металл, который способен выдержать нагрузку во время эксплуатации.

Однокорпусные и двухкорпусные

Однокорпусные идеально подходят только для мягкого грунта, в их конструкции не предусмотрено более одного лемеха. Преимущество подобного оборудования в том, что его легко собрать, оно обладает небольшой массой.

Двухкорпусный плуг подходит для работы на любой почве, главное, чтобы не было камней. С помощью подобного навесного оборудования можно создавать борозды, окучивать растения, производить уборку территории от сорняков.

Ширина захвата может быть на таком оборудовании регулируемой или фиксированной.

Отвальные и безотвальные

Среди разновидностей плугов есть безотвальные и отвальные. Вторые пользуются большей популярностью в качестве средства обработки небольшого участка земли.

У них существует своя классификация:

• бороздной;
• без борозд;
• пашущий гладко.

На отвальной конструкции лемех находится под особым углом наклона, поэтому земляной пласт не просто переворачивается — земля становится рыхлой.

Реверсивные

Оборотные плуги используются на почве, которая относится к типу трудновозделываемой

Требуемая мощность мотоблока принимается во внимание при выборе лемеха большего или меньшего веса. Сделать такое оборудование самостоятельно довольно сложно, поскольку перо изогнуто под точным углом

Подобная конструкция помогает переворачивать грунт сразу, как только плуг его поднимает.

Роторные

На ротационном или роторном плуге установлены лопасти и если сравнивать такой агрегат с остальными, то, с конструктивной точки зрения, он очень сильно отличается. Иногда его сравнивают с культиваторами.

В конструкции стоит несколько лемехов, которым специально придают загнутую форму. Крепятся они на общей оси, она приводится в движение при включении техники, затем переворачивает грунт. Именно эта особенность и отличает роторный плуг от культиватора.

Даже начинающему оператору просто работать с подобным навесным оборудованием. Мотоблок легко движется по заданной траектории, это может быть необязательно прямая, как в остальных случаях. Дачники чаще всего используют роторный вид при обработке сада и территории от травы.

Дисковые

Плуг дискового типа используется для окучивания, обработки влажной земли. Отличается он небольшой глубиной обработки.

Виды

Перед тем как выбрать плуг для мотоблока нужной конструкции, следует изучить существующие типы таких приспособлений. В зависимости от характера сельскохозяйственных работ используются:

• однокорпусные,
• двухкорпусные;
• поворотные;
• роторные;
• отвальные;
• безотвальные агрегаты.

Можно самостоятельно изготовить универсальный плуг к мотокультиватору, который подойдет для большинства разновидностей почв. Оптимальным вариантом для вспахивания приусадебного участка и для использования людьми, не обладающими соответствующими навыками, представляется легкая однокорпусная конструкция.

Однокорпусные и двухкорпусные модели

Однокорпусный плуг применяется для вспахивания мягкой почвы. Он оснащен одним лемехом. Такой сельскохозяйственный инвентарь прост в сборке и использовании, обладает сравнительно небольшим весом и малым количеством конструктивных элементов. Он способен существенно облегчить процесс боронования на небольшом участке земли.

Двухкорпусная модель плуга предназначается для обработки любого типа почвы, не содержащего каменных включений. Такое пахотное приспособление подходит для нарезания ровных борозд, окучивания сельскохозяйственных культур, уничтожения сорных растений. Рекомендуется устанавливать на мотоблоки мощностью до 3,5 л.с. Можно сделать двухкорпусный плуг с фиксированной или регулируемой шириной захвата.

Оборотные

Агрегат этого типа предназначается для вспахивания трудновозделываемых почв. От габаритов и массы лемеха зависит требуемая мощность двигателя мотокультиватора. Изготовить оборотный плуг своими руками несколько сложнее, чем однокорпусную модель. Он отличается наличием изогнутого под точно выверенным углом рабочего элемента (пера) в верхнем сегменте конструкции. Это позволяет переворачивать почвенный слой сразу при подъеме. Оборотная модель — оптимальный выбор для вспахивания твердого грунта.

Роторные

Роторная конструкция предназначается для выполнения сложных аграрных работ на трудновозделываемых почвах большой площади. Для самостоятельного изготовления это наиболее трудоемкий вариант. По своему устройству он похож на мотокультиватор. Такая модель оснащена несколькими лемехами, установленными на одной оси. Преимущество роторного плуга заключается в возможности обработки твердой почвы до глубины среза 0,3 м без приложения больших физических усилий. Он позволяет вспахивать грунт одновременно по разным траекториям за счет подвижной конструкции лемехов.

Отвальные и безотвальные

Плуг к мотокультиватору бывает отвальным либо безотвальным. Модели первого типа востребованы дачниками и владельцами небольших земельных угодий. По способу вспахивания такие приспособления подразделяются на:

1. бороздные;
2. гладко пашущие;
3. не оставляющие борозд.

Оборудование последнего типа задействуется, когда необходимо обработать грунт в свал. Для вспахивания почвы в развал используется плуг, оставляющий борозды. Отвальная конструкция, имеющая особый угол наклона лемеха, позволяет одновременно рыхлить и переворачивать снятый пласт земли. Безотвальные модели чаще всего используют в засушливых районах с сильными ветрами и эрозией почв.

Описание работ по сборке рамы

За основание берется рама — гильдия, чертеж можно рассмотреть ниже. Сделать ее можно ее из куска металлической прямоугольной трубы с толстыми стенками 52х40х7 мм. Для опорного колеса делается вилка. Для этого две более широкие стенки с противоположных сторон срезают.

Отмечается середина рамы, здесь будет привариваются поперечная траверса. В этом же месте крепят стойки-прушины, при помощи сварки. К ним будет крепится дышло. Спереди на раме остается отверстие, начало вилки. Его следует наглухо заварить иначе при работе земля и мусор будут попадать в разу и забивать ее. От этого она быстро заржавеет.

Сзади рамы тоже имеется отверстие, которое заваривают заклепкой. В заклепке просверливают круглое отверстие в 11 м. Предварительно на наклепку приваривают гайку М10.

Крепление стойки плуга

Далее крепится стойка плуга. Для этого в конце трубы с двух сторон в широких стенках высверливают отверстие. Оно делается прямоугольным и имеет размеры 31х16 мм. Сюда крепится стойка плуга. Боковые стенки (узкие ) тоже высверливают насквозь по диаметру 10,2 мм. Сюда будут крепиться при помощи болтов М10 рукоятки.

Рукоятки изготавливают отдельно. Для этого понадобится металлическая полудюймовая труба. Можно взять от старой водопроводной системы. Размер и изгиб рукояток зависит от роста того, кто будет работать с плугом.

Ручки нужно сделать следующим образом. Трубу с двух концов расплющивают молотом. В них высверливают отверстия 10.2 мм и с помощью болтов прикрепляются к раме. Сверху для удобства наматывается гидроизоляционная лента или резиновая полоска. Так при работе будет проще держать элемент рукой.

Нужно придать конструкции дополнительную жесткость. Для этого берется такая же полудюймовая труба. Ее приваривают как поперечину.

Изготовление дышла и крепление колеса

Для того, чтобы сделать дышла тоже берут железную трубу. Для этого берут отрезок и с двух сторон нарезают резьбу. При помощи шарниров труба присоединяется к прушинам стойки рамы. Делают соединение через специальную вилку на оси с заваренными гайками. Вилку тоже изготавливают из той же прямоугольной трубы, но берут небольшой отрезок и вырезают из него швеллер. Полудюймовую муфту следует закрепить на стенках швеллера. В качестве оси для шарнирной используется длинный болт М10. На конец дышла монтируется тройник с отверстием насквозь ?. В тройнике стачивается резьба и вставляется отрезок трубы, который подбирают по диаметру и длине.

Колесо можно использовать от старого велосипеда, но оно не выдержит нагрузку поэтому берут от него только резину. Диск по диаметру колеса вырезают из листа гетинакса толщиной от 25 мм. В центре колеса высверливается отверстие куда будет вставляться капроновая ступица-подшипник. По кромке протачивается ложбинка под шину. Для оси колеса тоже используют длинный болт диаметром М10.

Окучники для мотоблока МТЗ

Окучники являются важным оборудованием для облегчения сельскохозяйственных работ. С помощью этого инструмента можно быстро и легко сделать борозды для высадки различных культур. Но в основном их применяют для окучивания картофеля.

Окучник универсальный ОУ-00.000-01 к мотоблоку МТЗ

Различают несколько видов окучников:

• Оборотного типа, состоящие из двух плугов и являющиеся самыми распространенными;
• Дискового типа – считаются самыми эффективными и делающих борозду с помощью двух вращающихся дисков.
• Активного типа – относят к особым окучникам, так как этот окучник вначале поднимает слой земли, измельчает его, а потом только отбрасывает.

От производителя

Фирменной моделью окучника, адаптированной под мотоблок Беларус является ОУ-00000-01. Достоинством модели является возможность регулировки расстояния между двумя плугами из которых он состоит. Ширина может варьироваться от 45 до 70 см. что очень удобно, когда расстояние между грядками различное. Само устройство весит 20 кг, поэтому Беларус может развивать скорость до 4 км/ч.

Окучник универсальный ОУ-00.000

Аналоги окучников для мотоблока МТЗ

Если рассматривать альтернативу фирменным моделям, то стоит остановить свой выбор на продукции лидского механического завода, который выпускает плуги и окучники адаптированные для Беларуса. Называется модель ОК-2 и обладает такими же параметрами, как и фирменный окучник. Кроме веса, который составляет 12 кг. и глубины погружения, которая несколько меньше, чем у оригинала и равна 12 см.

Окучник ОК-2

Широкий ассортимент оборудования представляет , среди которого есть и дисковые, и универсальные окучники. Потребитель может выбрать для себя оптимальный размер дисков, которые представлены в различных размерах от 18 до 36 см. в диаметре, соответственно, погружаются они только на половину диаметра и производят обработку только одного ряда.

Самодельные устройства окучников для мотоблока МТЗ

Самым легким и не трудоемким вариантом является изготовление оборотного окучника, который состоит из двух плугов. Изготовление дискового и роторного окучника потребует немало сил и терпения.

Берутся два плуга и цепляются на раму, а потом к сцепке на Беларусе. Рама изготавливается Т-образной формы из квадратной трубы.

Видео обзоры

Видео обзор работы мотоблока МТЗ 09Н с дисковым окучником

Видео посадки картофеля

Видео обзор работы с универсальным окучником для мотоблока МТЗ

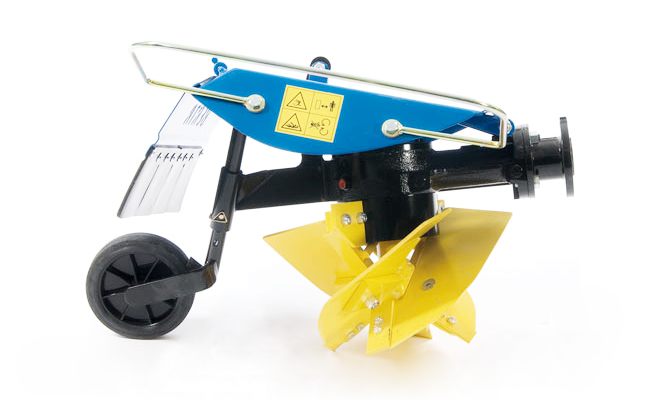

Видео обзор работы с роторным плугом

Наклон полевой доски

Для тех, кто уже имеет опыт вспашки земли мотоблоком, объяснять, что и как делать на этом этапе нет необходимости. Ниже дана информация для ознакомления тем, кто столкнулся с этим занятием впервые.

Наклон полевой доски, или как его еще называют угол атаки, – наклон уровня плоскости вспашки относительно поверхности. Регулировка происходит посредством винтовой рукояти.

Порядок действий следующий:

1. Установите мотоблок с плугом на подставки, которые упоминались в начале статьи.
2. Выкрутите рукоять регулировки на максимум так, чтобы полевая доска полностью легла на землю, без зазоров.
3. Начните крутить ручку в обратную сторону до того момента, пока задняя часть не будет находиться над землей на 2-3 сантиметра.

Если допустить ошибку здесь, то будут последствия:

• При большом угле атаки плуг превратиться в якорь – мотоблок будет постоянно буксовать и с трудом продвигаться вперед;
• Если угол будет малым – не будет сниматься нужный слой почвы.

Проверить, все ли верно, можно будет на этапе распашки – мотоблок не должен упираться или идти слишком легко.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

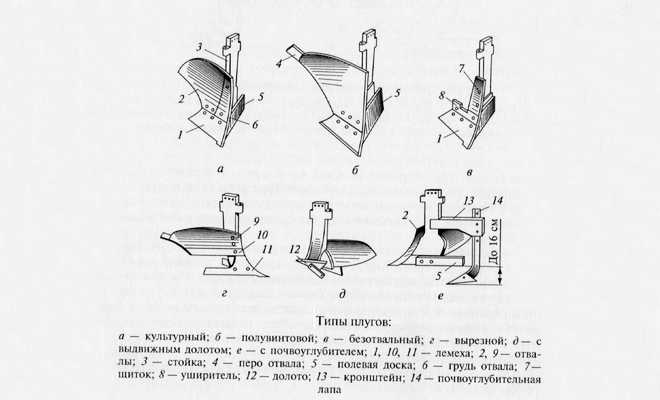

Виды корпусов плуга и их особенности

По своим конструктивным особенностям плуги делятся на большое количество категорий, каждая из которых обладает своей спецификой и сферами применения. Наиболее распространённых существует семь:

Культурный. Его отличительная черта в том, что он хорошо крошит ту землю, которая обрабатывается уже довольно длительный период. Отлично зарекомендовал себя при комбинированной работе с предплужником.
Полувинтовой

Главная особенность такого устройства в том, что оно позволяет хорошо проворачивать пласты земли, что крайне важно при обработке «застоявшихся» грунтов с густым слоем дёрна. Крошат грунт они удовлетворительно, поэтому в случае крайней необходимости подойдут для работы на уже используемых пашнях.
Для безотвальной вспашки

Отличный вариант для тех случаев, когда существует высокий риск возникновения ветровой эрозии на обрабатываемых землях. А также служит отличным подспорьем в тех случаях, когда необходимо обеспечить высокий уровень снегозадержания.
Вырезной. Конструкция такого плуга разработана таким образом, что в первую очередь подходит для обработки небольших полей с подзолистой почвой. Неплохо плуг зарекомендовал себя и при обработке каштановых и маломощных чернозёмов.
С выдвижным долотом. Отличный вариант для обработки плотной почвы, которая к тому же может быть засорена относительно мелкими и средними камнями. Выдвижное долото обеспечивает более глубокую вспашку, а также защищает конструкцию от контакта с камнями в грунте, тем самым минимизируя риск серьёзных поломок.
С почвоуглубителем. В целом его конструкция очень похожа на вырезной, но с добавлением дополнительного конструктивного элемента для более глубокого вспахивания земли. Применяется на тех же видах грунта, что и вырезной плуг.
Дисковый. Некий универсальный первопроходец для самых сложных видов грунтов — на местах вырубки лесов, каменистых и болотистых участках, местах с особо плотной и дернистой почвой. Это альтернатива традиционному плугу в тех случаях, когда его использование невозможно.

Каждый из этих видов обладает своими уникальными свойствами и особенностями, поэтому при выборе конкретной модели следует в первую очередь ориентироваться на будущие сферы применения покупаемой техники.

Подведем итоги из вышесказанного
