Пошаговая инструкция для создания самодельной картофелесажалки

Картофелесажалка для мотоблока: популярные модели

Необязательно изготавливать картофелесажалку для мотоблока своими руками. Можно приобрести уже готовую. Предлагаем познакомиться с техническими характеристиками наиболее популярных моделей, чтобы вам было проще выбрать подходящий вариант для своего огорода.

Всегда можно выбрать подходящий вариант

Картофелесажалки КС-1А и КС-1: технические характеристики

Картофелесажалка КС-1А весит 33 кг и имеет бункер на 34 л. Расстояние между колесами – 0,6 м. Позволяет высаживать до 5 клубней на 1 погонный метр. Специальные диски позволяют зарыть картофель и сформировать ровный гребень из грунта. Модель может работать с мотоблоками «Салют», «Нева», «Ока», «Фаворит», «Кадви» и рядом других. Позволяет за час засадить картофелем 0,2 – 0,25 га.

КС-1А – однорядная модель для небольшого участка

Модель КС-1 предназначена для работы с тяжелыми и среднетяжелыми мотоблоками. Устройство весит 25 кг. Позволяет сформировать ряды шириной 0,6 – 0,7 м с производительностью 0,2 га/час. На каждый погонный метр высаживается 5 – 6 картофелин.

КС-1 имеет достаточную производительность для небольшого участка

Картофелесажалка КС-1А

Предлагаем посмотреть видео, на котором показан процесс посадки картофеля мотоблоком с данной картофелесажалкой:

КСМ 1А: надежное конструктивное исполнение

Картофелесажалка КСМ 1А

Картофелесажалка для мотоблока «Нева»

Для линейки «Нева» разработана специализированная картофелесажалка, предназначенная для подсоединения к мотоблоку с помощью соответствующей сцепки. В отличие от универсальных моделей, такое приспособление имеет небольшие габариты и вес – 25 кг. С его помощью можно сформировать ряды 0,6 – 0,7 м с производительностью 0,2 га/ч. Цена картофелесажалки для мотоблока «Нева» выше, чем у универсальных аналогов.

Небольшой вес и компактные размеры

Картофелесажалка для мотоблока «Нева»

Виды

Сажалки для мотоблоков можно классифицировать по нескольким основаниям, на которых стоит остановиться подробнее. По способу внесения посадочного материала сажалки могут быть следующими:

• рядовые – при их использовании семена высаживаются рядами, расположенными на определенном расстоянии друг от друга, при этом семена, равно как и бороздки, тут же закидываются грунтом и разравниваются;
• гнездовые – требуются для того, чтобы рассыпать группы семян небольшими рядками; по своей сути гнездовые сеялки напоминают рядовые, только рядовые предполагают одиночные посадки семян, а гнездовые высаживают их небольшими группами в заранее создаваемые лунки;
• квадратно-гнездовые – используются для выращивания посадочного материала в заданном порядке, как бы по углам квадрата либо прямоугольника; минусом таких установок является низкая скорость посадки;
• пунктирные – позволяют производить широкорядные посадки, при этом семена размещают на некотором удалении друг от друга;
• разбросные – оптимальны для таких типов посева, когда семена необходимо равномерно раскидать по земле, кстати, такие сеялки можно использовать и зимой – они пригодятся для разбрасывания песка на скользких садовых дорожках; такие устройства очень качественные и высокопроизводительные, единственное ограничение использования такого устройства – это нецелесообразность применения по краям участка, поскольку в этом случае часть семейного материала попросту улетит за пределы отведенного надела.

По типу семенного материала они могут быть следующими:

• универсальные – работают и с овощами, и с зерновыми культурами, они могут подстраиваться под семена любого размера благодаря специальному встроенному калибратору;
• специализированные – используют для культур определенного вида: травы, луковичные, овощные, зерновые и другие типы семян, чаще других встречаются чеснокосажалка и картофелесажалка.

Для посадки зерна в большинстве случаев использую сеялки пунктирного типа с 5–9 рядами и мощностью 6–15 л. с. Между отверстиями задается расстояние в 20–30 см, а глубина заделки выставляется на уровне 7–10 см. Для выращивания кукурузы чаще используют рядовые и квадратно-гнездовые модели, которые обеспечивают необходимую точность заделки семя. Травяные относятся к выбрасывающим механизмам, особенно хорошо с их помощью подсаживать семена. А вот для чеснока рекомендуют гнездовую сажалку, хотя и пунктирная тоже может использоваться, то же самое относится и к луку. Овощные сеялки – это по-настоящему универсальные механизмы, которые могут сажать семена самого разного размера, они снабжены калибраторами, благодаря чему можно регулировать размер выходного отверстия, например, морковная имеет маленькое отверстие, а картофельная – довольно большое.

В зависимости от способа использования сажалки могут работать в таких режимах, как:

• в связке с адаптером – для неогражденных участков размером от 10 соток;
• без адаптера – для огражденных земель небольшой площади;
• оборудование на ручной тяге – оно рекомендовано для парников и теплиц.

Выбираем подходящую модель

В продаже имеются различные модификации мотоблоков, все они хорошо справляются со своими задачами. Однако при выборе модели необходимо учитывать совокупность факторов:

• площадь обрабатываемого участка и параметры почвы;
• мощность и вес агрегата;
• перечень выполняемых на мотоблоке работ;
• тип используемого топлива;
• комплектация и стоимость мотоблока.

Нужно помнить, что чем больше площадь обрабатываемого участка, тем мощнее должен быть двигатель мотоблока. Для дачного участка вполне подойдёт лёгкий агрегат мощностью 3 л. с.

Для дачного участка можно приобрести лёгкий мотоблок мощностью до 5 л. с

Если грунт плотный и тяжёлый, то лёгкий агрегат просто застрянет в нём. Придётся приложить немало усилий для того, чтобы сдвинуть его с места. Чем выше мощность мотоблока, тем он тяжелее.

В зависимости от мощности различают несколько разновидностей мотоблоков:

• сверхлёгкие: их вес небольшой — около 20 кг, а мощность — 3 л. с.;
• лёгкие — с весом до 40 кг и мощностью 3–5 л . с.;
• средние весят от 40 до 60 кг, их мощность — 5 л. с.;
• тяжелые весят более 60 кг, мощность их более 6 л. с.

Тяжёлые мотоблоки применяются, как правило, в крупных фермерских хозяйствах, где предполагается большое количество работ.

Тяжёлые мотоблоки используют на больших площадях, в крупных фермерских хозяйствах

В зависимости от типа применяемого топлива мотоблоки бывают:

• бензиновые,
• дизельные.

Последние считаются более экономными. Но как правило, агрегаты с дизельными двигателями имеют небольшую мощность.

Навесное оборудование приобретают вместе с мотоблоком или же в том случае, если нужно выполнить определённую работу. Мотоблоки с валом отбора мощности (ВОМ) можно дополнять:

• сеялками;
• картофелесажалками;
• картофелекопалками, которые являются одним из видов плуга;
• опрыскивателями;
• грунтозацепами;
• дисковыми или пальчиковыми боронами;
• культивационными фрезами;
• обычными или оборотными плугами;
• окучниками;
• плоскорезами;
• прицепами;
• адаптерами, превращающими мотоблок в мини-трактор;
• роторными щётками, позволяющими применять мотоблок для уборки снега.

Таким образом, диапазон моделей мотоблоков достаточно широк. Все зависит от ваших потребностей и возможностей.

Мотоблок — незаменимый помощник при посадке, окучивании и уборке картофеля. Этот агрегат позволяет выполнить множество разнообразных работ в кратчайшие сроки

Выбирая модель мотоблока для своего участка, важно обращать внимание не только на его цену, но и на мощность, тип применяемого топлива, возможность дополнительной комплектации. Различные навесные приспособления значительно расширяют область применения этого агрегата и действительно делают его незаменимым помощником в хозяйстве

САМОДЕЛКИН ДРУГ

Технические характеристики, свойственные качественным видам сажалок

Для правильного выбора техники, производящей посадку картофеля, нужно решить, какие технические характеристики подойдут для процесса лучше всего и тогда уже определиться с выбором.

Приемлемые для картофелесажалок технические данные:

— скорость – от пяти до восьми километров в час;

— ширина рабочего захвата – 3,6 метра;

— глубина посадки клубней – пятнадцать сантиметров;

— частота посадки клубней – семьдесят штук на один гектар;

— ширина между картофельными клубнями – 35 сантиметров.

Необходимо также учитывать количество и глубину внесения удобрений минерального типа. Для удобной бесперебойной работы сажалки она должна иметь вместительную ёмкость для посадочного материала – не менее двух с половиной тонн, можно больше. Для удобрений подойдёт ёмкость от четырёхсот литров.

Устройство

Устройство

Картофелесажалки для трактора, минитрактора, мотоблока имеют похожее друг на друга устройство. У всех есть основные составные части такие, как:

• Бункер. Это большой отсек, куда вываливают картофель и откуда в последствии он будет заимствоваться механизмом для посадки.
• Специальные ложки на цепи. Такие ложки захватывают картошку и отправляют в следующие отсек.
• Высеивающий вал. Это отсек куда попадает картошка благодаря ложкам из бункера. Из этого отсека картофель попадает непосредственно в саму землю.
• Колесо глубины является направляющим для движения картофелесажалки. Также колесо нужно для того, чтобы указывать всему механизму на глубину посева.
• Регулятор высоты. Позволять регулировать высоту картофелесажалки.
• Отделяющая секция. В нее попадает лишний картофель с ложек и отправляется обратно в бункер.

МТЗ Беларус – 09Н, МТЗ-05

Картофелесажалка для мотоблока МТЗ Беларус – 09Н, МТЗ-05  с названием КС-1 отлично походит для мотоблока этой марки является малогабаритной с высадкой картофеля в один ряд, то есть однорядная.

МТЗ 09Н

КС-1 обладает следующими характеристиками:

• Вес устройства составляет 25 кг.
• Вместительность бункера – 40 л.
• Колея – 60-70 см.
• Расстояние, которое образуется между посаженными клубнями картофеля 25 см.
• Производительность картофелесажалки – в час 0,2 гектара.
• Цена картофелесажалки к мотоблоку мтз 09, мтз 05 от 12 000 до 14 000 рублей.

Кроме того этот вид картофелесажалки для мотоблока беларусь отлично подходит для мотоблока Салют, Нева.

Более подробно о работе картофелесажалки кс-1 для мотоблока МТЗ Беларус – 09Н, МТЗ-05 смотрите на видео:

Салют

Для мотоблока Салют подходящей картофелесажалкой будет КС-1А.

Характеристики КС-1А:

• Вес агрегата составляет 33 кг.
• Бункер вмещает 34 л.
• Ширина колеи 60 см.
• Производительность КС-1А такая же, как и картофелесажалки КС-1 – в час 0,2 га.
• Картофелесажалка для мотоблока Салют стоит примерно 14 000 – 15 000 тыс.рублей.

Данный вид картофелесажалки совместим с мотоблоками Нева.

Полтавская

Отличительной особенностью этой картофелесажалки является то, что регулируется шаг высадки картофеля, то есть расстояние между посаженными клубнями можно выбирать самостоятельно. Полтавская картофелесажалка выпускается под марками АПК-3, КСМ-3.

Характеристики полтавской техники:

• Вес – 41 кг.
• Вместимость бункера 20 л.
• Ширина колеи 55, 65 см.
• Скорость передвижения 3 км/ч.
• Шаг высадки картофеля зависит от количества зубьев и варьируется от 190 до 280 мм.
• Картофелесажалка для мотоблока полтавская стоит от 6 000 до 10 000 тыс.рублей.

С бункером для удобрений

Это приспособление к мотоблоку отличается тем, что у устройства есть бункер для удобрений. Данная функция позволяет одновременно с высадкой картофеля удобрять почву.

Характеристики:

• Вес техники – 41 кг.
• Ширина колеи 65, 55 см.
• Вместимость бункера составляет 40 л.
• Ширина высадки картофеля регулируется от 190 см до 280 мм.
• Картофелесажалка с бункером для удобрений стоит примерно от 5 000 до 7 000 тыс. российских рублей.

Нева

К мотоблоку этой марки отлично приспосабливается картофелесажалка КСМ-1А.

Характеристики:

• Вес устройства небольшой – 25 кг.
• Бункер вмещает 40 л. картофеля.
• Ширина колеи составляет 60, 70 см.
• Производительность 0,2-0,25 гектара в час.
• Картофелесажалка для мотоблока Нева КСМ-1А подходит также к мотоблоку марки Салют. Стоимость такой техники – 14 000-15 000 тыс.рублей.

Оборотная

Картофелесажалка оборотная марки КС-1 с опорным колесом. Угол поворота такого устройства 180 0С , то есть может поворачиваться вокруг своей оси без труда и лишних мучений.

Характеристики:

• Вес – 14 кг.
• Ширина колеи 30, 60 см.
• Глубина высадки 10, 30 см.
• Бункер – отсутствует.
• Картофелесажалка для мотоблока оборотная стоит от 2 000 до 4 000 тыс.рублей.

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

• рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
• резервуар (бункер) для клубней картофеля;
• шестерни, которые будут приводить весь механизм посадки в действие;
• стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
• колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое. О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи.

О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи..

Для примера, прочитайте статью о снегоуборщике Honda – описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А в этой статье – представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Как сажать картошку мотоблоком

Посадка картофеля под мотоблок может быть выполнена двумя способами:

• с помощью окучника;
• картофелесажалкой.

Независимо от выбранного способа мотоблок необходимо укомплектовать грунтозацепами. В противном случае работа на рыхлой земле будет осложнена. Нарезка борозд для посадки картофеля мотоблоком может быть выполнена с помощью фрезы. На глинистых и каменистых почвах такая подготовка облегчит процесс посадки. Как правильно сажать картофель окучником, необходимо рассмотреть подробнее.

Картофелесажалка — приспособление для посадки, оборудованное бункером с откидной тарелочкой и пропашным механизмом, обеспечивающим взрыхление почвы. Работа с этим навесным оборудованием столь же проста, как и с окучником.

Перед началом посадки любым способом проверяют работоспособность мотоблока и его подготовку:

• убеждаются в том, что уровень масла и объем горючего соответствуют требуемым по инструкции эксплуатации параметрам;
• снимают блокировку колес;
• открывают клапан подачи горючего;
• устанавливают тумблер зажигания в позицию «включено»;
• запускают мотор.

Описание

Картофелесажалки и Картофелекопалки к мотоблоку – это универсальные навесные оборудования, позволяющие в короткие сроки совершить механизированную посадку и сбор картофеля без затрат человеческих ресурсов. Все больше дачников, владельцев огородов и мелких фермеров предпочитают выращивать картофель мотоблоком.

Все процедуры, начиная от подготовки почвы под посадки картошки, нарезки борозд, заделки клубней, дальнейшей окучки кустов, а также сбор урожая — выполняются этим агрегатом. При наличии мотоблока и отсутствии сажалки также можно совершить посадку картофеля, тогда при этом будет использован плуг или окучник.

Методики конструирования

Не стоит забывать и о человеке, который будет управлять сажалкой. Для него нужно сделать сиденье и место для ног. Для этого к раме приваривается дополнительная конструкция, на нее укладываются дощечки. Чтобы было мягче, можно их оббить толстой подкладкой и тканью. Под ноги можно сделать стремечки или педали.

Сажалка своими руками итак не легкая, а сидящий сверху человек и насыпанный в бункер картофель сделают ее еще тяжелее, поэтому, чтобы она не опрокинулась, возможно, придется приварить спереди противовес. Как правило, для удобной работы потребуется 2 человека — тот, кто ведет мотоблок, и тот, кто осуществляет посадку. Нужно успевать равномерно опускать клубни и семена в землю и прикапывать их. Для накрытия землей посаженных клубней в конструкции сеялки необходимо сделать прикапывающие диски, которые под специальным углом будут срезать землю и сыпать ее поверх клубней.

Как сделать картофелесажалку для мотоблока своими руками?

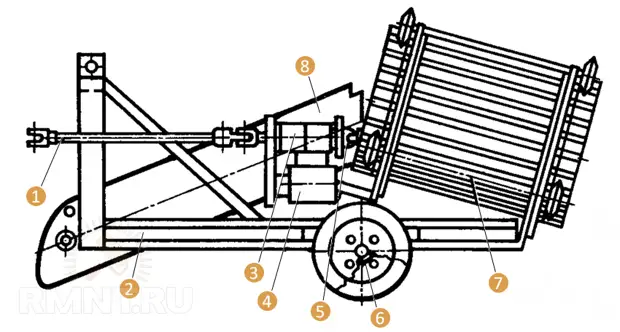

Картофелесажалка состоит из следующих элементов:

• контейнер для картошки;
• механизм для высадки клубней;
• рыхлители;
• колеса;
• устройства для закапывания лунок.

Все эти компоненты нужно будет изготовить самостоятельно. Чтобы не ошибиться и сделать все правильно, лучше всего использовать в работе чертежи. Их можно нарисовать самим, если есть об этом представления, или использовать уже готовые схемы.Для изготовления картофелесажалки понадобятся:

• листовой металл разной ширины и длины;
• гайки и болты;
• сварочный аппарат;
• болгарка;
• швеллеры;
• дополнительные колеса.

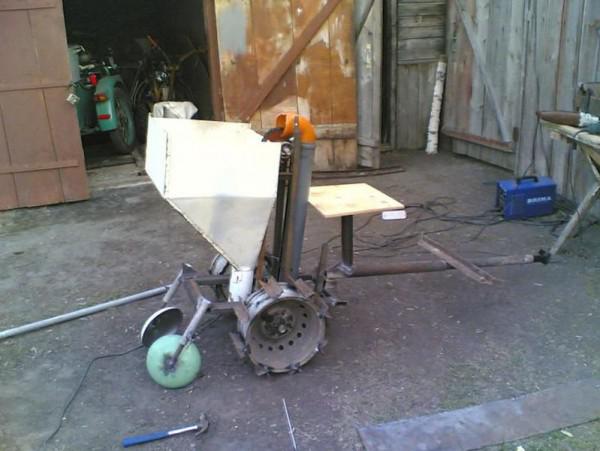

Самодельная картофелесажалка представляет собой небольшую тележку на колесах, которая крепится к мотоблоку. Чтобы ее изготовить, нужно следовать определенным этапам.

1. Создаем рамную конструкцию картофелесажалки
   Для этого свариваем между собой швеллера и продольно расположенные лонжероны. Их нужно соединить тремя поперечными элементами.Впереди конструкции устанавливаем арку с вилкой крепления и центральной тягой, здесь же устанавливают два кольца для крепления нижней тяги.Сбоку нужно закрепить пластинчатые опоры для крепления дисков для заделки борозд и семяпроводящих труб.После этого раму укрепляют и усиливаю с помощью стальных полос. Усиливаем также арку, укладывая на нее стальные косынки.
2. Колеса, держатели и рыхлители картофелесажалки
   В качестве колес можно использовать любые от некрупной техники. Можно также сделать колеса самостоятельно из стальных листов.Затем колеса надевают на шипы оси с помощью подшипников и хорошо закрепляют. Держаки для рыхлящих лап создаются с помощью сварки. Собирают штангу квадратной формы, для чего используют металлические уголки. С двух сторон штанги крепят обоймы, в которые будут вставляться стойки культивирующих элементов. Зазор между стойкой и обоймой не должен быть больше одного миллиметра.Посадочное устройство создают из стальной толстостенной трубы с сечением 100 мм. Снизу к трубе крепится сошник для нарезки борозд, который должен быть регулируемым. Для таких целей на конструкцию надеваются ременные стремянки, путем ослабления которых можно проводить регулировку сошника.Диски для заделки борозд надеваются на заднюю часть посадочного устройства. Колеса конструкции оснащаем грунтозацепами, между ними устанавливаем деревянный диск с четырьмя полукруглыми пазами. Он будет захватывать картофель и перемещать в вырытые лунки.
3. Делаем бункер для семян
   Его лучше всего создавать из металлических листов, толщина которых от 3 мм. Принцип работы следующий:
   • По шаблону отмериваются и вырезаются четыре стороны.
   • Все составляющие соединяются сваркой, а дно застилается резиной, что предотвратит повреждение клубней.

   После этого на раму сажалки крепится держатель разрыхляющих лап и ось для колес. Она состоит из толстостенной трубы, шипообразных вставок. Все элементы закрепляются болтами и привариваются, также устанавливается бункер.

4. Изготавливаем сидение
   Его можно сделать из металлического уголка, к которому крепятся доски и обтягиваются поролоном или любым другим мягким материалом.

Виды

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

• агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость — до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.

Сеялка к мотоблоку для чеснока

Данный аппарат – незаменимая помощь для овощеводов и цветоводов, которые разводят луковичные культуры – чеснок, лук, нарциссы, тюльпаны и др.

Современные чеснокосажалки для мотоблока устроены по принципу картофелесажалок. Для нарезки борозд нужной величины имеется металлический сошник. Благодаря ленточному или цепному транспортеру с особыми механизмами чесночные зубочки захватывается из бункера и подаются в подготовленную почву. Засаженный ряд присыпается грунтом.

Однорядная цепочная чеснокосажалка СДЧМ-1

Рассчитана на зубчики чеснока размером не менее 1,5 см, которых в однокорпусном приемнике вмещается около 8 кг. Характеризуется возможностью настройки шага посадки, глубины борозды и высоты почвенного гребня. Ширина междурядий варьирует в пределах 11-14 см, а глубина заделки – 6-8 см.

Трехрядная сеялка СДЧМ-3

Техника, с которой посадка мотоблоком чеснока проводится без лишних человеческих усилий. Имеет полуприцепную конструкцию. Шаг и междурядное расстояние задаются пользователем индивидуально и могут быть 5-10 см и 20-25 см соответственно.

Характеристики

Подавляющее большинство сажалок для картофеля имеют примерно одинаковую конструкцию и включают следующие элементы.

• Резервуар для семенного материала – выполняется из оцинкованного металла с толщиной 0,9 мм. Емкость – не ниже 20 кг семенного материала.
• Рама с колесами – выполняет функции основного несущего каркаса, он является местом крепления всех основных элементов установки, рамка, как правило, одноточечная, реже – смещенная.
• Опорные колеса – нужны для выполнения разворота транспортировки механизма по участку.
• Сошники – необходимы для прокладывания борозды.
• Привод посадочного механизма – работает за счет вращения колес с передачей крутящего момента на металлическую цепь, может дополнительно оснащаться ложками либо чашками, зафиксированными на выравнивающих кронштейнах.
• Заделывающие диски – особые приспособления, позволяющие закрыть землей обработанные борозды.

Все эти механизмы можно приобрести в любом крупном магазине, торгующем сельскохозяйственной техникой, но некоторые мастера предпочитают делать их своими руками – следует отметить, что эффективность последних ничуть не уступает фабричным изделиям. Немного иную конструкцию имеет картофелесажалка, пригодная для высаживания пророщенного картофеля, который уже содержит ростки. Для такой конструкции характерно отсутствие загрузочного бункера, а также установленный наоборот. Это машина, в большей степени ориентированная на физический труд, однако, и всходы получаются тоже гораздо быстрее.

Самостоятельное изготовление картофелекопалок

Различают три основные конструкции картофелекопалок:

1. Транспортерного типа. Сложные в изготовлении агрегаты, состоящие из лопатоподобного лемеха, барабана очистителя и цепочно-пруткового транспортёра.
2. Стрельчатого типа. Наиболее простая конструкция, представляющая собой крепящийся одинарной сцепкой к мотоблоку «веер», через который просыпается земля, а картофель отбрасывается в стороны.

Для элементов картофелекопалки нужно брать достаточно толстый металл, учитывая сопротивление почвы. Чем «тяжелее» почва, тем толще должен быть металл, контактирующий с ней.

Картофелекопалка вибрационно-грохотного типа

Картофелекопалка транспортерного типа

1 — карданный вал привода ПКМ; 2 — рама; 3 — редукционный блок; 4 — угловой редуктор; 5 — карданный вал привода барабана-очистителя; 6 — опорно-транспортный узел; 7 — барабан-очиститель; 8 — цепочно-прутковый транспортер с лемехом

1,2 — шарнир и тяги сцепа; 3 — рама моторно-редуктороного блока; 4 — бак для топлива; 5 — мотор; 6 — цепь привода транспортёра; 7 — бункер картофеля; 8 — колёсный лафет; 9 — регулирующие планки; 10 — узел крепления транспортёра; 11 — цепочно-прутковый транспортёр; 12 — бортики элеватора; 13 — лемех

Оригинальная конструкция навесного оборудования разработана мастером Соловьёвым. На рисунке — основание прицепа + поворотный узел.

Чертеж прицепа. Вид снизу

Таблица 3. Материалы на изготовление

Поз.	Элемент	Материал	Количество
1	рама сварная	уголок 40х40 мм
2	подпятник	полоса 150х40 мм, 10 мм, Ст. 3	2 шт.
3	кронштейн	полоса 100х40 мм, 10 мм, Ст. 5	2 шт.
4	полуось	сталь 45	2 шт.
5	колесо	5,00-10 в сборе (от списанной сельхозтехники)	2 шт.
6	дышло	труба бесшовная, холоднокатаная, Ø 45х4 мм, L = 1,2 м	3 шт.
7	головка карданная	от списанной сельхозтехники
8	штырь-сцепка	от списанной сельхозтехники
9	полик наварной	отрезки стального уголка	5 шт.
10	поворотная ось дышла	сталь горячекатаная круглая Ø 36 мм или отрезок стальной трубы Ø 36×6 мм
11	гайка	М36	2 шт.
12	шайба
13	поперечина приварная	отрезок стального уголка 40×40 мм
14	ось-распорка	сталь горячекатаная круглая Ø 40 мм
15	косынка	10 мм, Ст. З	2 шт.
16	гайка	М20	4 шт.
17	шайба Гровера		4 шт.
18	болт	М20	4 шт.

Стрельчатая картофелекопалка

Это самая простая конструкция, и, тем не менее, достаточно продуктивная. В самостоятельном изготовлении приспособления окажут помощь чертеж изделия и полезное видео по теме, в котором мастер показывает все этапы сборки.

Стрельчатая копалка: 1 — сошка; 2 — полевая планка; 3 — лапа культиватора; 4 — зубья

Сошку можно взять от серийного культиватора, планку изготовить из стального уголка 50х50 мм. Наконечник — это обрезанная лапа культиватора, а зубья вытряхивателя можно изготовить из старых вил, обрезав под 45° и приварив их к наконечнику обрезанной частью.

рмнт.ру

Принцип работы картофелесажалки

Глубину посадки и интервал между лунками вы регулируете сами

Техника посадки — самоходная, важное условие, чтобы колеса хорошо сцеплялись с землёй и конвейер работал исправно

Плуг делает траншею, затем семенной материал попадает в лунку, и специальные лопасти засыпают их грунтом и разравнивают поверхность. В итоге получаются ровные грядки и интервал между ними.

Состоит она из ёмкости, в которую засыпается картошка. По виду она может быть как прямоугольной, так и конусообразной, самая главная часть — это дно, из которого будет подаваться картошка в специальные корзины. Они же закреплены к ленте с обратной стороны сажалки.

На что обратить внимание:

• Вместимость бункера, чем больше ёмкость, тем меньше вы будете тормозить работу, чтобы засыпать новую порцию клубней. Стандартный бункер от 2 до 6 вёдер;
• Масса аппарата и его продуктивность;
• Регулировка и манёвренность.

Для мотоблока

Если у вас есть мотоблок или вы желаете его приобрести, тогда есть смысл отказаться от ручной картофелесажалки и сразу перейти к конструкции устройства, предназначенного специально для мотоблока. Начинать всегда следует с рамы, так как это – основа, на которую будут фиксироваться все дальнейшие компоненты и узлы. Для рамы используются швеллеры (материал – сталь) типа 8 (размерный стандарт).

Перед таким устройством стоит не только задача автоматизации картофельной посадки, но и обеспечение равномерного распределения кустов и закрытие их правильным количеством почвы. Помимо облегчения труда, такая картофелесажалка также поднимает качество посадки.

Поскольку мотоблок проектируется для небольшой техники, значит к бункеру особых требований по прочности нет; можно использовать обычную фанеру толщиной 1 см. Грузоподъемность такого устройства будет около 0,25-0,3 центнеров.

Часть устройства в котором будут перемещаться клубни, называется контейнером. Главным требованием к контейнеру является наличие лифта, который фиксируется вертикально и снабжается специальными чашами диаметров 50-80 мм. Работа всего механизма осуществляется благодаря цепной передачи к ведущему колесу. В контейнер должен быть установлен лифт, он должен быть снабжен чашами. Чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для того чтобы клубни входили в грунт, используется специальная семяпроводная труба, которая должна размещаться снизу лифта и быть прижата тем компонентом, который выполняет загреб.

В механизм внедряется звездочка 80 мм, которая гарантирует осуществление передачи за счет цепи. На мотоблоке используется при этом звезда в два раза большего диаметра – 160 мм.

Однорядная кортофелесажалка

Для осуществления такой системы, можно использовать цепь от обычного велосипеда или мопеда. При помощи такой автоматизации, дистанция между будущими кустами картофеля будет составлять около трети метра.

Принцип работы

Картофелесажалка (КС) – специальное оборудование, конструкция которого состоит из отсека для засыпания картофеля, транспортерного механизма, плуга, окучника и колес. КС позволяет устанавливать глубину и расстояние при посадке картофеля, что позволяет добиться оптимальной посадки для дальнейшего прорастания. Но использовать такое устройство можно только на заранее подготовленной почве.

Каков принцип работы большинства типов картофелесажалок? За счет самоходной мототракторной техники копалка движется на колесах специальной грунтозацепной конструкции, которая передает движение на систему подачи посевного материала.

Плуг прорабатывает землю на нужную глубину. Потом клубни из отсека через транспортный механизм попадают в грунт, и дисковые окучиватели зарывают борозду. В результате получается ровная грядка с равномерной плотностью посадки и одинаковой междурядной шириной.

Рассмотрим более внимательно подробную схему картофелесажалки для трактора с функцией одновременного внесения в борозды минудобрений и засыпкой посаженого картофеля:

I, II – рабочее и положение загрузки; 1 – устройство для высевания удобрений; 2 – черпающий аппарат; 3 – ковш-питатель; 4 – задвижка; 5 – главный отсек; 6 – гидравлический цилиндр отсека загрузки; 7 – отсек загрузки; 8 – разрыхрыватель следов тракторных гусениц; 9 – колесо ходовое; 10 – гидравлический цилиндр подъема; 11 – стабилизатор; 12 – элемент для засыпания борозд; 13 – створка встряхивателя; 14 – ворошитель; 15 – шнек; 16 – отвалы сошников; 17 – клубневый отражатель; 18 – сошник; 19 – провод для удобрений; 20 – копирующее устройство высадочной части; 21 – опорное колесо.

В основе конструкции сажалки каркас, на котором смонтирован главный отсек 5 с уклоном дна в сторону ковшей-питателей 3. Он оборудован створками 13 и ворошителями 14. На передней стенке отсека предусмотрены 3 окошка, которые закрываются задвижками 4.

Спереди от главного бункера смонтированы шесть черпающих аппаратов 2 со шнеками 15 и три аппарата для высевания удобрений. В задней части к бункеру на шарнирах закрепляют загрузочный бункер 7. Его дно из решетки позволяет примесям просеиваться во время загрузки (положение II). После заполнения отсек поднимают при помощи двух гидравлических цилиндров 6 (положение I), и клубни самотеком поступают в главный бункер 5.

Каркас картофелесажалки посажен на четыре колеса: спереди два опорных из металла 21 и две пневматических ходовых 9 сзади. Колеса имеют индивидуальную подвеску с гидравлическими цилиндрами 10. Передняя секция КС поднимается силой навесного оборудования трактора, а задняя – гидроцилиндрами 10 колес 9.

Черпалки 2 начинают вращаться от вала отбора мощности трактора через карданный вал, конический редуктор, соединительный валик, контрольный привод и цепные передачи. Устройства для высевания удобрений 1, шнеки 15, ворошители 14 и ролики толкатели встряхивающих створок 13 вращаются цепными передачами от вала черпающих аппаратов. Во время хода они движутся по часовой стрелке (при осмотре слева). Картофель из бункера благодаря створкам 13 и ворошителям подается в ковши-питатели 3, а оттуда при помощи шнеков 15 поступает к черпающему аппарату.

Когда ложечка подходит к сошнику, зажимной рычаг, налетая на направляющую шину, отводит зажим, и картофель попадает в сошник 18. В это же время удобрение через тукопровод 19 поступает в переднюю часть сошника, и в борозду. Отвалы 16 закрывают туки землей, поверх которой опускается картофель. Диски 12 засыпают борозду. Стабилизатор 11 удерживает сажалку в устойчивом положении на уклонных поверхностях.

Конструкция картофелесажалок довольно несложна, и не требует специализированного технического обслуживания или дополнительных действий при посадке. Достаточно соединить ее с мотоблоком или трактором, поместить картофельные клубни в отсек, и техника сделает трудоемкую работу за Вас.

Посадка картофеля обычным и двухрядным окучником

Окучники для мотоблоков бывают нескольких видов:

• однорядные, формирующие за 1 проход только одну борозду;
• двухрядные, формирующие за 1 проход две борозды;
• дисковые.

Устройство и принцип работы перечисленного оборудования во многом схожи, т. к. все окучники предназначены для выполнения одной и той же задачи.

Поэтому такое навесное оборудование рекомендуется использовать на легких грунтах. Посадка картофеля мотоблоком с окучником выполняется в несколько этапов:

1. Устанавливают на колеса грунтозацепы.
2. Разворачивают крылья окучника в соответствии с выбранной шириной колеи.
3. Проходят по участку, формируя борозды с гребнями.
4. В углубления укладывают картофелины, располагая их на расстоянии 20-25 см друг от друга.
5. Снимают грунтозацепы.
6. Разводят крылья окучника на максимально возможное расстояние.
7. Проходят между рядами, засыпая борозды грунтом.

Сажать картофель мотоблоком двухрядным окучником немного сложнее. Но так же, как и в случае с однорядным, перед началом работ переоснащают агрегат:

• устанавливают грунтозацепы;
• присоединяют сцепку;
• крепят навесные механизмы.

Следующий шаг — настройка двухрядного окучника

Важно найти правильное расстояние между рабочими частями оборудования. Стандартно это 60-65 см, т

е. ширина будущей грядки. При нарезке борозд каждый окучник должен находиться ровно в середине междурядья. Дальнейшая работа состоит в укладывании в углубления клубней с последующей засыпкой борозд.

Кандидоз в паху: куда обратиться?

При появлении кандидоза в паху, обратитесь в нашу клинику.

Здесь работают опытные врачи-дерматовенерологи.

Врач осмотрит вас, оценит все симптомы.

Вон возьмет анализы, чтобы убедиться, что это именно кандидоз, а не похожая на неё инфекция или неинфекционное заболевание.

После лабораторной диагностики будет назначено лечение.

В большинстве случаев избавиться от кандидоза паховых складок можно за несколько дней.

Если же болезнь рецидивирует, мы можем провести углубленное обследование, направленное на установление вида грибка, оценку его чувствительности к антимикотическим средствам.

У нас можно сдать анализы для выявления сопутствующих патологий и предрасполагающих факторов.

После лечения осуществляется лабораторный контроль его результатов, что снижает риск рецидива.

При появлении кандидоза в паху обращайтесь к автору этой статьи – дерматовенерологу в Москве с многолетним опытом работы.

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

1. Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
2. Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
3. Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо
сначала как следует подготовиться. Рассчитать все значения и сделать чертёж
конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в
своей основе раму, к которой и крепятся тем или иным образом все рабочие
детали. В нашем случае рама изготавливается из отрезков стального швеллера, из
которых изготавливается подобие двух продольных лонжеронов, они скреплены между
собой тремя отрезками стальной полосы. В передней части этих лонжеронов
приваривается стальная арка с вилкой крепления с центральной тягой, к
конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа,
служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с
помощью стальных полос.

Арка также нуждается в усилении, производим это действие,
используя для укрепления накладками и косынками из листовой стали, вырезанными
в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к
пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна
быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого
элементы конструкции обрабатываем олифой или другими подходящими по свойствам
составами и собираем на уголки из стали. Готовое изделие можно выкрасить
водостойкой, хорошо выдерживающей атмосферные и механические воздействия
краской. Внутри бункера делается выстилка из резины во избежание травмирования
клубней.

После этих действий на раму будущей сажалки с применением
болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс
агрегата.

Ось состоит из трубы (сталь или чугун), обязательно
толстостенной, потому что на неё приходится весьма немалая нагрузка,
шипообразных вставок или металлических
цапф, изготовленных на станке, и удерживаемых штифтами. После проведения
окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси
производится с применением стальных прочных прижимов и соответствующего размера
болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной
сельхозтехники, так и самодельные. Для изготовления последних потребуются
стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому
что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по
максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и
насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси,
для предохранения пот попадания внутрь подшипников грязи, пыли и частей
растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ
собрать штангу квадратной формы, для этого потребуются уголки металлические
500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в
процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в
которые впоследствии будут вставляться стойки культивирующих деталей
картофелесажалки. В проведении этой работы необходимо соблюдать точность –
зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления
стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной,
чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к
трубе крепится сошник для нарезки борозд. Этот элемент должен быть
регулируемым, чтобы производить контроль над заглублением семян. В основном
регулирование его положения проводится с помощью ослабления стремянок и
вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для
этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их
небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и
заменить подшипники, потому что в стандартной комплектации эти диски имеют
всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично
впишется подшипник 160503, который куда лучше отвечает требованиям.

Как сделать картофелесажалку для мотоблока своими руками: чертеж, видео

В целях экономии фермеры решаются изготовить картофелесажалку для мотоблока самостоятельно, для этого важно ознакомиться с чертежами устройства, фото и определиться с ее размерами. Чтобы сделать картофелекопалку в домашних условиях, важно знать о ее конструктивных особенностях

Она состоит из следующих элементов:

• металлических штифтов;
• емкости для сбора картофеля;
• рамы;
• элемента рыхления;
• колесной базы с осью вращения;
• системы шестерней;
• механизма настройки и бункера.

Основные функциональные узлы картофелесажалки лучше купить в магазине

Данные функциональные узлы картофелесажалки лучше купить в магазине, после чего приступить к сборке устройства. Схемы и чертежи самодельной картофелекопалки приведены в статье. Прежде чем приступить к ее изготовлению своими руками, выделим основные этапы процесса:

1. Сбор рамы, состоящей из швеллера, уголка, а также металлических пластин.
2. Изготовление лемеха, который монтируют на элеваторный кожух.
3. Впереди лонжеронов делается арка, после чего ее усиливают полосами стали.
4. К кронштейну, выполненному в виде пластины, крепят бункер для картофеля.
5. Сам бункер монтируют на 2 стальных полосах, а изготовлен он из листов фанеры.
6. Следующий этап – изготовление и крепление колес с грунтозацепами, различных рыхлителей и держателей, которые устанавливаются к основной раме с нижней стороны.

Это основные этапы, которые помогут фермеру своими руками сделать картофелесажалку для мотоблока. Чтобы придать ей устойчивости, следует использовать противовес, после чего можно установить кресло и подставки под ноги.

Предлагаем прочитать: Как сделать теплицу своими руками: видео, схема, пошаговое фото.

Чтобы устройство произвольно не выбрасывало картофель, можно сделать еще и рычаг, который будет поднимать заднюю часть, а колесные диски не будут приводить весь механизм в движение.

Чертёж картофелесажалки для мотоблока своими руками

Нередко самодельные картофелекопалки по желанию огородника оснащены культиваторными лапами. Какую роль они выполняют? Этот механизм рыхлит почву, но вместе с тем еще и устраняет следы на почве от колес техники.

Во многом такие самодельные картофелесажалки гораздо лучше тех моделей, которые можно купить в магазине. Например, они дают возможность равномерно распределить клубни, и засыпать их нужным количеством грунта. Функция регулирования – еще одно их преимущество. Расстояние между рядами или клубнями также можно изменить, как это сделать показано на видео.
