Тонкости ремонта электроплит своими руками
Содержание:
- Разбираем изделие
- Конструкция плиты
- Конструктивные особенности электрической плиты
- Руководство по заземлению электроплиты
- Поиск неполадок
- Не работает духовка электрической плиты
- Как самостоятельно отремонтировать?
- Неисправности электроплит с индукционными конфорками
- Проверка прочих узлов
- Как самостоятельно отремонтировать конфорку в электроплите
- Особенности конструкции
- Подключаем электроплиту
- Инструкция по ремонтным работам
Разбираем изделие
Модели плит бывают разные не только по внешней форме, но и по габаритам, конструкции — невозможно описать алгоритм разборки, который будет подходить ко всем изделиям
Общим фактором для всех является наличие термоизоляционного слоя — вот с ним нужно работать предельно осторожно. Пользователи должны знать, что асбестовая пыль прокладок под конфорками в старых моделях очень вредна для здоровья — учитывайте этот факт, когда происходит разборка архаичных плит
Вначале демонтируется варочная панель — она крепится при помощи винтов, если их открутить, то она легко снимается. Под ней находятся конфорки, подводящие провода к ним и механическим регуляторам температуры, которые расположены на лицевой панели.
Все это необходимо демонтировать, чтобы добраться в нижнюю часть, где находятся ТЭНы духовки.
У современной электрической плиты с варочной поверхностью из стеклокерамики разборка корпуса для ремонта будет отличаться — для того, чтобы проникнуть внутрь, необходимо просто убрать верхнюю панель.
Конструкция плиты
Электрическая плита — сложный бытовой прибор с простой конструкцией. Все необходимые рабочие элементы техники располагаются в жаропрочном корпусе из нержавеющей стали. Принцип действия: электрический ток проходит через элементы нагрева (ТЭНы) и прогревает их до заданных температур.
Варочная поверхность плиты состоит из нескольких конфорок (от двух до 6, но стандартно — 4). Но строение конфорок разное. Стандартные плиты — с эмалированной варочной поверхностью и внутренним ТЭНом. Более современные выглядят, как сплошная плоскость из керамики со встроенными нагревателями разной мощности.
Стеклокерамическая плита — разновидность электроплит. У неё гладкая зеркальная поверхность, на которую помещены электрические конфорки — обычные или двухконтурные. На последних уровень нагрева контролируется. Например, для объёмной посуды предназначена более широкая поверхность, для маленькой – меньше. Для посуды нестандартной формы можно выставить режим равномерного нагрева определённой конфигурации.
Все стеклокерамические плиты изготавливаются из прочного церана. Этот материал выдержит даже падение тяжёлых предметов. При этом в плиты вмонтированы галогеновые конфорки с тепловыделяющими лампами, которые нагреваются от ленты особого сплава в виде змейки.
Принцип работы: при работе нагревательного элемента начинается распределение тепла в нужном направлении. Особенность таких плит — остывают они моментально. После нескольких минут после выключения к поверхности можно дотрагиваться руками.
Конструктивные особенности электрической плиты
Электрическая плита – сложный по своей конструкции бытовой прибор. Прежде чем приступить к ремонту самостоятельно, необходимо ознакомиться с основными составляющими рабочими элементами данного устройства:
- панель управления;
- конфорка электрическая;
- питающие контакты;
- датчик температуры;
- изоляционный материал;
- нагревательный элемент гриля;
- мотор вентилятора;
- кабель питания;
- элемент нагрева духового шкафа.
Устройство электрической плиты
Современные модели индукционных плит выпускаются со встроенными нагревательными элементами. Стандартная варочная поверхность имеет 4 конфорки, бюджетный вариант — 2 штуки.
Выделяют основные типы конфорок:
- Рапидные – самые распространенные и широко применяемые виды конфорок. Нагревательный элемент выполнен на основе химических элементов никеля и хрома (нихром). Преимущества этих компонентов позволяет довольно быстро, в течение 10-12 секунд разогреть варочную зону до максимальных пределов. Рапидные нагревающие спирали
- Трубчатые нагреватели – обладают высоким коэффициентом полезного действия (КПД). Энергозатраты сводятся к минимуму, так как вся потребляемая мощность направлена на нагрев элемента. Минусом этого устройства является невозможность самостоятельно устранить неполадки в работе. Трубчатый вид нагревателя
- Галогенные конфорки – оснащены лампами, содержащими газ (галоген). Такой вид широко применяется в современных плитах, энергосбережение которых не превышает 1,2–1,5 кВт. При повреждении излучателя ремонт возможен только в специализированных мастерских.
Галогенный нагревательный элемент
Современные электроплиты оснащены духовым шкафом и электрогрилем. Конструктивные особенности более сложные, чем у автономной встраиваемой варочной панели. При поломке двигателя гриля, система автоматически прекращает подачу напряжения на нагревательный элемент, что позволяет избежать чрезмерного перегрева плиты.
Руководство по заземлению электроплиты
При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.
Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.
Первый вариант – узнаем, заземлен ли щит квартиры
Узнаем, заземлен ли щит квартиры
Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.
Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.
Второй вариант – для жильцов квартир на первом этаже и владельцев домов

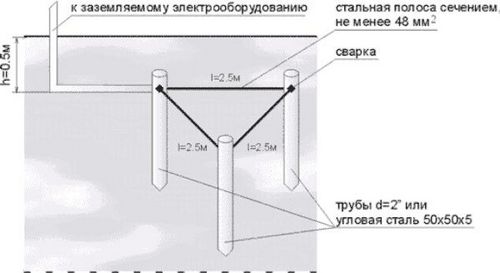

Схема контура заземления
Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:
- за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
- вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
- из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
- от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
- кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.
Как правильно сделать заземление
Как сделать заземление
Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле
Материал | Профиль сечения | Диаметр, мм | Площадь поперечного сечения, мм | Толщина стенки, мм |
---|---|---|---|---|
Сталь черная | Круглый для вертикальных заземлителей | 16 | — | — |
Сталь черная | Круглый для горизонтальных заземлителей | 10 | — | — |
Сталь черная | Прямоугольный | — | 100 | 4 |
Сталь черная | Угловой | — | 100 | 4 |
Сталь черная | Трубный | 32 | — | 3,5 |
Сталь оцинкованная | Круглый для вертикальных заземлителей | 12 | — | — |
Сталь оцинкованная | Круглый для горизонтальных заземлителей | 10 | — | — |
Сталь оцинкованная | Прямоугольный | — | 75 | 3 |
Сталь оцинкованная | Трубный | 25 | — | 2 |
Медь | Круглый | 12 | — | — |
Медь | Прямоугольный | — | 50 | 2 |
Медь | Трубный | 20 | — | 2 |
Медь | Канат многопроволочный | 1,8 | 50 | — |
Третий вариант – если заземлить не получается
Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.
Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п
металлических изделий
Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.
Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.
В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.
В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты
Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует
Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.
Проверка работы электроплиты
Удачной работы!
Поиск неполадок
Перед тем как начать искать основную причину неисправности и начинать ремонт, необходимо провести поверхностную диагностику. Благодаря ей удастся определить наиболее вероятные причины поломки данного оборудования. Если к сетевому напряжению нет никаких претензий, а устройство после включения всё равно не работает, то нужно удостовериться в работоспособности самой розетки. Не исключено, что она отличается иной мощностью, чем необходимо, или же просто её контакты износились. Если проблема заключается в этом, то необходимо будет просто заменить розетку и установить оптимальный вариант.
Очень часто случается так, что в электрических плитах, которые оснащаются механическими контроллерами и переключателями, лампочка не работает, а спустя некоторое время перестает функционировать и плита. Поверхностная диагностика позволит определить без разборки корпуса, что основная причина выхода из строя заключается именно в переключателе, который нужно будет просто заменить, чтобы устройство могло функционировать в полном режиме.
Если в процессе первичной диагностики выявлено, что определённые части нагревательных элементов всё ещё функционируют, однако, не могут похвастать стопроцентной отдачей, то, скорее всего, неисправность можно будет обнаружить в целостности сетевого шнура
Кроме того, необходимо будет пристальное внимание уделить переключателям конфорок, которые также могут привести к подобным проблемам
Очень редко случается так, что все конфорки перестают работать в один момент. Такое может произойти только из-за быстрого скачка напряжения, из-за чего перегорают электрические детали и провода. Именно поэтому, если все конфорки не работают, то в первую очередь необходимо убедиться в том, что они получают напряжение на контроллер. Только после того, как вы убедитесь в том, что электрическая плита получает необходимое количество тока, но при этом не работает, можно разбирать конструкцию и приступать к ремонту.
Не работает духовка электрической плиты
Включите духовку и установите таймер на максимальную температуру. Вернитесь через 10 минут, проверьте жар в шкафу. Если духовка холодная выключите её. Включите электрический гриль на 10 минут и по истечению времени проверьте температуру в духовке. Если он не греет, выключите его. Убедитесь, что духовка электроплиты случайно неустановленна на режим самоочистке. Выключите самоочищающийся режим, кроме этого снимите все блокировки и программы, которые могут запустить сторонние функции.
Если дисплей рабочий, причина неисправности может заключаться в дополнительных режимах. Для этого проверьте, не установлен ли таймер на отключение готовки. Исследуйте все функции таймера на программирование, большинство электрических плит имеют механические таймеры, проверьте его установку. Если причины не найдены, нажмите на кнопку сброс всех настроек и повторите все пункты описанные выше. Если после этого электроплита всё равно не работает и нагревательные элементы не греют, тогда следует диагностировать термостат.
Как самостоятельно отремонтировать?
Электрическая плита считается бытовым прибором повышенной опасности, поэтому делать ремонт своими руками нужно с максимальной ответственностью. Если проблема серьезная, то восстановление работоспособности лучше всего доверить сотруднику специализированного сервиса. Самостоятельный ремонт электроплиты в большинстве случаев заключается в замене деталей, которые вышли из строя. К примеру, ТЭН нельзя отремонтировать, вне зависимости от сложности его поломки. Если он не работает исправно, то придется проводить замену на новый.
То же самое касается и регулятора температуры: если не получается настроить из-за каких-то проблем в работе, то придется заменить. Аккуратным нужно быть при проверке блока питания и его ремонте. Вначале можно попытаться произвести замену только шлейфа, однако, при отсутствии положительного результата придется покупать новый модуль. В большинстве случаев ремонт или замена переключателя электрической плиты производится следующим образом.
- Отключаем питание, чтобы обеспечить безопасность мастера. Ни в коем случае нельзя проводить работы по ремонту при включенном питании.
- Терморегулятор нужно повернуть до минимальной температуры, пока не раздастся щелчок. Если же его не будет, то можно быть уверенным в том, что устройство вышло из строя. При желании провести еще одну проверку термостата можно, просто оставив его в центральном положении, и подать питание. В таком режиме термостат должен выключаться каждые 30 секунд.
- Теперь можно снимать ручки. Перед этим в обязательном порядке следует ознакомиться с инструкцией производителя, так как у некоторых моделей данная деталь неразборная.
- В первую очередь, нужно снять ручки, которые отвечают за внешнюю регулировку, и только потом можно переходить к передней панели.
- Под передней панелью находится планка, которая прижимает переключатели.
Еще одной частой проблемой является треснутая спираль, которую приходится заменить на новую. Данный процесс выглядит следующим образом.
- Электрическая плитка отключается от сети. Обычно нет никакого смысла пытаться починить спираль, поэтому лучше сразу покупать новую.
- Убираем верную панель с конфорками. Здесь в большинстве случаев располагаются отверстия для ТЭНа.
- Деталь поддевается при помощи небольшой отвертки и снимается. Нужно заранее позаботиться о снятии проводов и контактов, чтобы не проходил ток.
- По такой же схеме производится установка спирали.
Таким образом, ремонт электроплиты своими руками – сложный процесс, который требует наличия определенных навыков, знаний и специальных инструментов. Во время проведения ремонтных работы нужно быть предельно внимательным, так как от этого зависит целостность и работоспособность устройства в будущем. Если ваше устройство бьет током при включении, сломалось стекло, перестало выключаться или слабо греет, то, прежде всего, нужно определиться с причиной проблемы. Приступать к ремонту можно только после того, как выявлен возможный источник неисправности.
О том, как ремонтировать электроплиту своими руками, смотрите в следующем видео.
Неисправности электроплит с индукционными конфорками
Не все неисправности в работе индукционной электроплиты являются поломками, некоторые, кажущиеся неполадки, представляют собой отклонения от правил при эксплуатации.
Конфорка индукционной электроплиты плохо греет
Возможно недостаточный нагрев происходит из-за неправильного расположения посуды, либо из-за того, что дно посуды по диаметру меньше конфорки и прилегает к ней неплото. Подобрав подходящую посуду для индукционной плиты, Вы избавитесь от данной проблемы.
Если с посудой все в порядке, возможно причина неисправности в неплотно прилегающем блоке конфорки с другой стороны стеклокерамики. Регулировка прижимающих пружин устранит данную неисправность.
Также такой симптом может быть вызван перегревом индукционной обмотки.
Не работает конфорка индукционной плиты
Проверьте правильно ли происходит эксплуатация индукционной электроплиты. При включении электроплиты необходимо выбрать конфорку, а затем установить мощности. Использовать подходящую для электроплиты посуду. Дно посуды должно быть ровным и соответствовать диаметру конфорки.
В случае, если правила эксплуатации соблюдаются, возможно неисправен датчик температуры конфорки, датчик подлежит замене.
Недостаточно плотное прилегание индукционной конфорки к стеклокерамике, также может быть причиной ее неработоспособности.
Не греет пара левых конфорок электроплиты — возможно нарушение соединения конфорок с платой питания и блоком управления. Неисправность блока управления, неисправность блока индукционной конфорке. Обнаруженные при диагностике неисправные детали, заменяются.
Не греет пара правых конфорок электроплиты — возможно отошли контакты на клеммной коробке и предохранителе, вероятна необходимость замены предохранителя. Также возможны проблемы с блоком питания, управления и блоком самой конфорки.
ЖК дисплей работает некорректно
За работу сенсорной панели отвечает блок управления, при сбоях в работе дисплея необходимо проверить и при необходимости заменить соединительный шлейф.
Если соединение сенсорной панели с блоком управления — исправно, в замене нуждается сам бок управления.
Почему не работает электроплита — для данной проблемы существует не одна причина, но в независимости от этого, такая поломка может стать полной неожиданностью. Когда придя домой, вы не можете приготовить ужин, а должны ломать голову, где находится . Не так хотелось провести свой вечер, но что же делать? На самом деле, не стоит отчаиваться, ведь иногда проблемы бывают не такими и серьезными.
Проверка прочих узлов
Современная техника обеспечена более надёжной защитой, в отличие от моделей старых поколений. При неисправности нагревательного элемента работа электрической плиты может быть полностью заблокирована. Чтобы исключить проблему с конфоркой, следует проверить несколько основных узлов.
Предохранители
Одна из самых частых проблем – скачки напряжения — приводят к перегоранию плавких предохранителей. Выглядят они по-разному. Чаще всего это небольшая деталь со стеклянным или керамическим корпусом с толстыми контактами на концах.
Термопредохранитель плиты Hansa
Проверить их работоспособность можно посредством мультиметра: если сопротивление еле прослеживается, то всё в порядке, в обратном случае – меняем на новые. Благо стоят они недорого и продаются в любом магазине электроники и бытовой техники.
Идеальный вариант – в походе за новым взять с собой старый предохранитель.
Автомат
Если автомат в щитке постоянно выбивает при включении плиты, то всё дело в коротком замыкании. Провода могли оплавиться и перекрутиться друг с другом. Следует осмотреть электропроводку плиты, прозвонить подозрительные участки мультиметром и устранить неисправность.
Иногда проблема кроется в самом автомате. К примеру, если была замена на вариант с более низкой мощностью нагрузки. В этом случае нужно поступить как с предохранителем: взять с собой в магазин и купить решение с аналогичными характеристиками.
Переключатель мощности
Далее, нужно осмотреть переключатель мощности. Если он механический, то какие-то физические повреждения будут сразу заметны. Откручиваем крепёж на панели, отсоединяем фиксирующий вал и извлекаем переключатель. Внутри можно увидеть несколько пружин: вытаскиваем их и осматриваем конструкцию.
Частая причина выхода из строя переключателя – оплавленные контакты. Удаляем крупный налёт острым предметом, а остатки вычищаем наждачной бумагой. При необходимости заменяем провода и клеммы. Далее собираем переключатель в обратном порядке. Если блок цифровой, то ремонт лучше предоставить специалисту.
Нагревательный элемент
Конфорка может не включаться из-за перегоревшей спирали. На многих моделях заменить ТЭН можно самостоятельно. Процедура должна быть подробно описана в инструкции по эксплуатации к устройству. Для замены спирали понадобится либо снятие всей верхней панели, либо отдельного колпака конфорки.
Терморегулятор
Если регулятор температуры вышел из строя, то после выключения плиты нагревательные элементы продолжают работать, пока не перегорят, или пользователь полностью не обесточит оборудование. Терморегулятор – мелкая, достаточно сложная, но недорогая деталь. Поэтому как таковой ремонт здесь нецелесообразен. Гораздо практичнее купить новый регулятор и просто заменить его.
Терморегулятор
Шнур питания
Сетевой кабель у электрических плит идёт с толстой и надёжной оплёткой. Но даже такой провод можно повредить, к примеру, защемив его техникой или предметами интерьера. Первым делом необходимо осмотреть кабель на наличие физических повреждений.
Далее, проверяем надёжность соединения провода с контактной колодкой. Если есть такая возможность, то шнур лучше прозвонить мультиметром. При необходимости заменяем кабель. Провод обязательно должен быть медным: никакого алюминия и прочих сплавов на его основе.
Также стоит обратить внимание на фазы. Для обычной техники с однофазным подключением к сети в 220 В толщина провода колеблется в пределах 6 мм, тогда как для трёхфазных устройств – минимум 2,5 мм
Поменять сам шнур не составит труда.
Кабель для электроплиты
Замена сетевого кабеля:
- Отключаем вилку от розетки.
- Откручиваем крепёж на тыловой стенке и снимаем заднюю панель.
- Внутри должен быть распределительный блок, куда подключен шнур питания.
- Отсоединяем старый кабель и подсоединяем новый к тем же контактам.
- Монтируем заднюю стенку на место.
Специалисты настоятельно не рекомендуют «сшивать» сетевой кабель, то есть зачищать проблемные участки и обматывать их после соединения изолентой. Заводская оплётка надёжно предохраняет провод практически от всего и вся. В то время как изолента может оплавиться и вывести из строя электрическую плиту.
Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:
Как самостоятельно отремонтировать конфорку в электроплите
Для организации ремонтного мероприятия необходимо обладать хотя бы минимальными познаниями в области электроники, знать принцип работы устройства и как проверить напряжение при помощи мультиметра. Стандартная конфорка для электроплиты – 180 мм, поэтому подбирать необходимый инструментарий следует, ориентируясь на данные параметры. Главное – не пренебрегать правилами безопасности и здравым смыслом, действуя по принципу «не умеешь – не берись», ведь работа связана с электричеством.
Что потребуется для проведения ремонта
Даже не имея представления, как поменять конфорку на электроплите, если следовать простому алгоритму, можно устранить поверхностные неполадки, в частности, в нагревательном элементе, самостоятельно.
В электроплите важно не только определить поломку, но и правильно её устранить. Диагностировав неисправность в конфорке электроплиты, понадобятся такие инструменты:
- отвёртки (крестовидные и плоские, чтобы снять панель);
- ключи (накидные и рожковые);
- плоскогубцы и щипцы;
- кусачки;
- паяльник;
- изолента;
- инструменты для измерения напряжения и сопротивления.
Алгоритм поиска поломок
Первоначально следует определить причину, почему может плохо нагреваться платформа. Для этого можно воспользоваться мультиметром, который поможет:
- измерить напряжение;
- проверить контакты;
- определить температуру.
Эти несложные манипуляции помогут определиться – поломка заключается в конфорке (спирали) или в терморегуляторе и сенсоре.
Поверхностная диагностика
Нередко неисправность определяется путём поверхностной диагностики, когда визуально видно неисправность конфорок – деформация, перегрев, отсутствие работы. Не всегда потребуется гуглить «как заменить конфорку на электроплите», возможно, причина в передавленном шнуре или перегоревшей розетке.
Если плита имеет механические регуляторы, вероятно банальное перегорание лампочки, возникшее намного раньше, чем сама поломка.
Разборка корпуса электроплиты
Если поверхностный осмотр не принёс результата, разбираем конфорку и прозваниваем мультиметром контакты.
Снимать стекловату нужно в специальных рукавицах, желательно в респираторе, так как пыль асбестовых прокладок токсична.
Проверка поступающего напряжения
Важно! Перед тем как снять конфорку с электрической плиты – проверяем её напряжение! Отключаем питание, а лишь потом трогаем руками, ведь меры безопасности никто не отменял. Однако поступающее напряжение проверяется с подключённым питанием, поэтому после снятия подключаем сеть и аккуратно диагностируем
Работа нагревательного элемента с несколькими спиралями
Для диагностики нагревательного элемента электроплиты с несколькими тэнами, потребуется переключатель с тремя контактами, чтобы поменять деталь. Поможет электромеханическое реле, число которого должно быть на один больше, чем нагревательных элементов в спирали в электроплите.
Поломка органов управления
Если в электрической плите поломка во внутренней системе при замене конфорки – своими силами не обойтись. Нужны или знания в области радиомеханики, или вызов мастера.
Замена регулятора мощности
Проблема выглядит так: неисправный элемент не подаёт сигнал о температуре в центр управления. Не получая данных, модуль отключает конфорку или всю установку от питания, исключая поломку. Проверка осуществляется тестером – мультиметром.
Неисправности в электрической схеме
Если причина поломки в неработающих электросхемах – однозначно потребуется специальное оборудование, предназначенное для диагностики подобных проблем. Но прежде чем вызвать мастера, проверьте термические датчики системы контроля нагрева электроплиты. Они могут подавать некорректные показания.
Особенности конструкции
Электрическая плита — бытовая техника со сложной конструкцией, включающей несколько технологически непростых компонентов. Но разобраться в устройстве несложно.
Все рабочие элементы ограничены корпусом, изготовленным из нержавеющей стали и обладающим устойчивостью к высоким температурам. Принцип работы аналогичен другим приборам, работающим от электричества. Варочная панель оснащена 2 или 4 конфорками. Их количество зависит от модели, производителя, особенностей самой плиты. Внутри конфорки расположены ТЭНы, нагревающиеся от электрического тока.
Видов конфорок несколько:
- старые варианты отечественного производства из чугуна;
- трубчатые спиральные;
- керамические (как отремонтировать плиту с керамической поверхностью?);
- галогенные.
Конструкция каждого вида уникальна для каждого производителя. Ток поступает к конфоркам по силовому проводу специального сечения. К ним подключены регуляторы мощности и термостаты, гарантирующие защиту от перегрева.
Важно
Многие модели электроплит оснащены приборной панелью, содержащей датчики времени, температуры и сигнализаторы, помогающие отслеживать этапы готовки. Под варочной панелью расположен духовой шкаф, а современные модели дополнены электрогрилем.
Подключаем электроплиту
Подключаем электроплиту
Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.
Первый шаг
Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.
Розетка
Второй шаг
Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.
Однофазное подключение электроплиты (наиболее распространенное)
Третий шаг
Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.
Кабель силовой ВВГнг 5х2,5
Четвертый шаг
Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.
Пятый шаг
Соединяем штепсельную вилку с гибким проводом электроплиты
При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке
Шестой шаг
Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.
Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.
Седьмой шаг
Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.
Расстановка перемычек в электроплите Ханса
Инструкция по ремонтным работам
Неисправно работающая электроплита — «неприятность» распространённая, побуждающая взять в руки телефон и вызвать на дом мастера. Однако такой способ обходится недёшево, поэтому ремонт плиты стоит попробовать выполнить самостоятельно при условии соблюдения техники безопасности, наличия инструментов.
Необходимые инструменты
Приступая к ремонту, готовят набор необходимых инструментов:
- мультиметр;
- крестообразные и плоские отвёртки;
- кусачки;
- плоскогубцы;
- монтажный нож;
- термоусадочная трубка;
- мелкозернистая наждачная бумага;
- фонарик;
- паяльник;
- изолента;
- пинцет;
- молоток;
- набор гаечных ключей;
- пробник напряжения.
Разборка электрической плиты
Моделей плит разных размеров, конструкций много. Выделить основные пункты, по которым происходит разборка оборудования, невозможно
Но для всех существует главное условие: наличие термоизоляционного слоя из стекловаты требует предельной осторожности при работе. Это же относится и к асбестовой пыли прокладок, находящихся под конфорками (относится к старым моделям электроплит советского образца)
- Вначале демонтируется верхняя панель, закреплённая винтами, расположение которых зависит от конструктивных особенностей плит – на задней стенке или по периметру корпуса под верхней крышкой. Открутив винты и сняв крышку, получают доступ к конфоркам, ведущей к ним проводке, регуляторам мощности, расположенных на передней панели.
- Чтобы освободить нижнюю часть, где установлены нагревательные элементы, конфорки с проводами снимают. Для этого откручивается прижимная заземляющая гайка, затем снимается.
- Демонтируется конфорка, посаженная на резьбу или вставленная в отверстие. Смазав резьбовую деталь маслом, выворачивают из корпуса либо поддевают отвёрткой и вытаскивают. В доступности оказываются внутренние соединения оборудования.
Совет
Электроплиты с варочной панелью из керамики, например, Веко и другие, разбираются с предельной осторожностью, чтобы не повредить деталь, не допустить её перекоса.
Устранение неполадки
Устранение неполадок в электроплите и в другой бытовой технике доверяют профессионалам. Они знают основы электротехники и ознакомлены со всеми правилами техники безопасности.
Учитывают, что подключение и дальнейшее обслуживание электроприборов своими руками приводит к отказу со стороны сервисных центров обслуживать бытовую технику после несанкционированного вмешательства. Аннулируется и гарантия производителя в случае самостоятельной починки неисправных узлов и элементов.
Чтобы вернуть плите работоспособность, приступают к устранению неисправностей:
- Конфорки. Для обнаружения поломки откручивают крепление и проводник заземления. Находящееся под конфоркой стопорное кольцо или пружину извлекают, поддев деталь острым предметом. Неисправные конфорки заменяют на новые, так как эта деталь ремонту не подлежит. Если конфорки исправны, переходят к осмотру блока управления, регулятору мощности, переключателю.
- Сломанный переключатель. Поломку определяют при поворачивании ручки по часовой стрелке. Если движение не сопровождается характерным щелчком, нужно заменить элемент. Для этого сначала отсоединяются ручки, снимается передняя панель, осматривается регулятор и его контакты. Контакты зачищают, а неисправную деталь заменяют на новую.
- Работа электронного блока управления проверяется путём подачи напряжения на плиту. Исправная автоматика срабатывает спустя определённое время. Для устранения поломки лучше обратиться к мастеру, так как требуется наличие принципиальной схемы, знания в радиотехнике.
- Для замены регулятора и ступенчатого переключателя демонтируют переднюю панель с металлической пластиной, удерживающий регулятор, далее просто выполняют замену неисправного элемента.
- Неисправность электромодуля. Для ремонта требуются знания в микропроцессорных узлах и электронике. Если их нет, лучше обратиться в сервисный центр.
- Поломка рычага мощности. Чтобы определить неисправность, регулятор устанавливают на максимальную температуру и следят за степенью нагрева конфорки. Если она остаётся холодной, требуется замена электронного прибора.
- Проблема с термостатом. Выражается в двух случаях: окисление вводных контактов и нулевой контакт с корпусом детали, изнашивание и перегорание твердосплавных элементов внутри. Нужна полная замена термостата.
