Каркасные перегородки своими руками

Пароизоляция внутренних стен и перегородок

Если в утеплении внутренних стен особенной надобности в большинстве случаев нет (за исключением упомянутых выше), заботиться о нем нет смысла. Однако если монтируется акустический сэндвич, возникают вопросы, касающиеся пароизоляции стены. Ведь дополнительные слои могут накапливать влагу – особенно это касается акустической минваты. Пористая вата хорошо пропускает воздух, а, следовательно, и водяные пары. При определенных условиях водяной пар может конденсироваться в толщу минваты. Это нежелательный процесс – материал начинает отсыревать, появляются условия для появления грибка и плесени, неприятного запаха. Сам акустический материал становится неоднородным и постепенно разрушается.

Особенно это актуально для помещений с повышенной влажностью – кухонь, ванных комнат, санузлов. Желательно такие стены снабдить дополнительной пароизоляцией, которая известна нам по составу каракасного «пирога» боковых стен.

Устройства каркасного пирога

Кроме того, пароизоляция и гидроизоляция необходимо в местах прокладки коммуникаций между стенами – водопроводных труб, трубопровода отопления и электропроводки. Необходимо, тщательно закрывать такие проемы гидро- и пароизоляцией.

Как делать плавающий каркас

Для домов из брусков или бревен стандартный каркас для крепления гипсокартона не подойдет – со временем будет происходить деформация стен, здесь нужно собрать плавающий. Эта технология еще называется виброразвязанным основанием. Изготовление преимущественно выполняется из деревянных досок.

Фото — деревянная коробка для гипсокартона

Пошаговая инструкция, как сделать плавающий каркас из дерева:

1. Для установки направляющих понадобятся специальные скользящие подвесы. Для установки нужно в дюбель на потолке установить спицу, на которую ставится кронштейн. На него и производится установка первого направляющего профиля. Это оптимальное решение для натяжного потолка, который не требует жесткой фиксации. Сборка может производиться на полу или непосредственно у потолка;

   Фото — чертеж плавающей коробки

2. Аналогичная схема используется и для «плавающих стен, но, в таком случае, нужно горизонтальный профиль выставить при помощи уровня пола и потолка. Монтируется сначала профиль на полу, после на верхнем участке, они на равных расстояниях соединяются при помощи вертикальных брусков;
3. Такая конструкция подвесного короба для гипсокартона идеально подойдет для дома старой постройки, т. к. при изменении уровня фундамента на стенах и потолке не будет трещин. Единственным недостатком является вероятность повеление зазоров на углах. Чтобы визуально устранить эти дефекты, некоторые хозяева пользуются ленточной подсветкой;
4. Для создания деревянного каркаса нужно использовать плотные сорта дерева – сосна, дуб. Дополнительно обязательно обрабатывайте антисептиками, иначе ремонта в течение года не избежать.

Нужно отметить, что технология была изобретена компанией Knauf и такая схема каркаса для гипсократона также подойдет для оформления теплицы, потолка на мансарде и прочих подсобных помещений. Обшивка производится стандартными листами, материалы преимущественно легкие – стеновые.

Стоимость плавающего каркаса зависит от требующихся форм и размеров. В большинстве случаев, цена находится в пределах 250 рублей за 1 м2.

Устройство каркасных перегородок внутри дома

Каркасные перегородки, устраиваемые внутри дома должны удовлетворять ряду требований, обуславливаемых особенностями помещений, которые они разделяют. Так, каркасная перегородка в бане, отделяющая моечное отделение от предбанника или комнаты отдыха, выполняется из влагостойких материалов, а между мойкой и парилкой, вблизи печи-каменки, кроме влагостойкости необходима огнестойкость и пожаробезопасность. Общее требование к перегородкам между любыми помещениями – требование достаточной звукоизоляции. Проблему «шумных соседей» строители решают не первое десятилетие, если не столетие и, хотя до окончательной победы тишины в жилищах ещё далеко, успехи есть. Магистральный путь – использование многослойных перегородок с чередованием плотных материалов типа гипсокартона и мягких поглотителей шума.

Большая проблема снижения шума перегородками – передача его элементами каркаса. В целом, вопросы звукопоглощения достаточно сложны и требуют отдельного рассмотрения.

Приступать к устройству перегородок во вновь построенном доме, желательно после его усадки, т. е. ориентировочно спустя год, после возведения коробки здания. В противном случае сложно избежать возникновения трещин по местам стыка перегородки с несущими конструкциями.

Разметка перегородки

Профиль потребуется двух видов: ПН и ПС. Первый обрезают ножницами по металлу и прикрепляют к полу и потолку. До его обрезки и монтажа выполняют разметку пола. На нём отмечают: проектную толщину стены (по приложенным к профилю кускам картона), привязку стоек, оконные и дверные проёмы. Между стойками дверного проёма предусматривают разрыв направляющего профиля.

Методы разметки перегородки приведены ниже:

3.1 Разметка перпендикуляра (угол 90°)

Чаще всего перегородка из гипсокартона возводится перпендикулярно существующей стене, поэтому возникает необходимость начертить линию под углом 90°.

Эту задачу возможно выполнить несколькими способами, которые мы подробно рассмотрим ниже.

а) Метод египетского треугольника

Египетский треугольник — это треугольник с соотношением сторон 3:4:5

Очень важно, что египетский треугольник всегда имеет прямой угол. Например треугольник со сторонами 15 см, 20 см и 25 см является египетским и соответственно прямоугольным

Для того, чтобы отложить перпендикуляр, нам необходимо построить египетский треугольник, один из катетов которого будет лежать на несущей стене. Пример построения приведён ниже:

На рисунке выше используется треугольник со сторонами: 1,5, 2,0 и 2,5 м. Возможно, вам будет удобнее построить треугольник больших или меньших размеров. Главное уловить суть: берём некую условную длину отрезка, например, 0,5 м, затем умножаем это число, на 3, на 4 и на 5, и таким образом получаем длины сторон нашего треугольника: 1,5 м, 2,0 м и 2,5 м.

Выполняем построение: ставим точку «А» — основание нашего перпендикуляра, затем через 1,5 м по рулетке откладываем точку «В». Из точки «В» проводим дугу с радиусом 2,5 м, для этого можно использовать капроновую верёвку и карандаш, а из точки «А» аналогично проводим дугу с радиусом 2,0 м.

Точка пересечения дуг — «С» будет являться третьей вершиной египетского треугольника. Отрезок АС будет перпендикулярен отрезку АВ, а соответственно и несущей стене. Затем, используя металлический профиль или капроновый шнур можно продлить линию АС до противоположной стены. Соответственно прямая АD будет являться перпендикуляром к несущей стене, что нам и необходимо.

б) Перпендикуляр с помощью угольника

Этот метод является менее точным, чем первый. Это связано с тем, что угольник имеет небольшие размеры и любая неровность стены может сказаться на конечном результате.

Для разметки прикладываем угольник короткой стороной к несущей стене, а по длинной отчерчиваем линию, затем эта линия продлевается до противоположной стены.

Этот способ подходит при ровных стенах и небольших участках разметки.

в) Перпендикуляр с помощью рулетки

Откладываем равные отрезки от существующей стены, как показано на рисунке выше. Этот способ также не является абсолютно точным, так как существующие стены могут иметь изъяны и не быть перпендикулярными друг другу. Однако можно совместить методы, и полученный с помощью рулетки перпендикуляр проверить угольником.

3.2 Перенос отметок с пола на потолок

Выполнив разметку основания перегородки, необходимо перенести данные отметки на потолок. Для этого также существует несколько способов.

а) С помощью отвеса

Данный способ наглядно продемонстрирован на рисунке ниже. Чем больше точек вы перенесёте с пола на потолок, тем точнее будет конечный результат. Через перенесённые точки проводим линию с помощью профиля, также очень удобно использовать красящий (отбивочный) шнур.

б) С помощью пузырькового уровня:

С помощью пузырькового уровня можно перенести только крайние точки, расположенные у стен. Способ является менее точным, чем с использованием отвеса.

Крепёж с перфорацией

Когда балки, а также лаги напольной поверхности скрыты в интерьерном пространстве, то их возможно соединить посредством башмаков балочных. Данный крепёж для конструкций из древесины подходит для закрепления массива не просто к дереву, а и к бетону, кладке из кирпича. Он создаётся из прочной стали. Изготовители советуют крепить подобные крепления к соединяемым деталям специальными шурупами, а при чрезмерной нагрузке, либо фиксации к материалу из камня задействовать и отверстия для нужных болтов. Помимо башмаков анкерных сегодня можно приобрести специальные фиксаторы, уголки и многое другое.

Требования к перегородкам и используемые материалы

Внутренние перегородки в каркасном или деревянном доме в зависимости от назначения бывают межкомнатными и выделяющими из общего объёма здания специфические зоны:

• кухню;
• санузел;
• парную;
• кладовые.

Соответствующее назначение диктует некоторые особенности возводимых перегородок. Для жилых комнат особое значение имеет звукоизоляционные свойства. В помещениях повышенной влажности, приоритет приобретают способность поверхностей и внутренних материалов перегородок не терять потребительских свойств под действием разностей температур и связанных с этим процессов конденсации водяного пара

В случае установки дополнительных нагревательных приборов, как в парной, главное внимание уделяют противопожарным свойствам перегородки, подбирая материалы, стойкие к воздействию длительного нагрева и, по возможности, открытого пламени. Перегородки, отделяющие кладовые, выполняются по упрощённой технологии

К ним не предъявляется требований по звукоизоляции. К внешнему виду поверхностей, обращённых внутрь вспомогательных помещений, не предъявляются высокие требования в плане дизайнерских изысков.

Особенности сборки и конструкционные материалы, применяемые при создании каркасных перегородок, если речь не идёт об уникальных дизайнерских проектах, доступны исполнителям средней квалификации. Чтобы справиться с работой своими руками, достаточно начальных навыков столяра и слесаря. Не повредит умение шпаклевать гипсокартон и владение кистью и малярным валиком.

Обычно каркас перегородки выполняют из дерева, реже из оцинкованного стального профиля. Наилучшим образом в деревянном брусовом или каркасном доме зарекомендовала себя древесина хвойных пород, прошедшая камерную сушку и имеющая вид строганных брусков и досок. В зависимости от толщины перегородки, применяют бруски сечением 50х50 мм, доски — шириной 100 – 150 мм и толщиной 40 – 50 мм. Перед установкой, деревянные детали пропитывают средствами, предотвращающими поражение древесины биологическими вредителями и повышающими её огнестойкость. Каркасы перегородок во влажных помещениях обрабатывают антисептиками. Металлические каркасы применяют, как правило, в домах из кирпича и аналогичных ему материалов.

Деревянные каркасы обшивают материалами древесного происхождения – фанерой, плитой ДСП, вагонкой, имитацией бруса, блок хаусом. Популярен гипсокартон. Последний, кстати, практически единственный обшивочный материал для металлических каркасов. Применяют его во влагостойком исполнении для влажных помещений и в обычном – для жилых комнат. Прочность перегородки и её звуконепроницаемость улучшаются при установке гипсокартонных листов в два слоя.

Звукоизоляторами во внутридомовых перегородках служат минеральные ваты. От влаги их защищают паробарьерными плёнками и мембранами.

Как делать перегородки в деревянном доме

Монтаж каркасных перегородок

После монтажа горизонтальных элементов устанавливают вертикальные. Стандартное расстояние между ними — 55 сантиметров. Но это не догма, надо учитывать конструктивные особенности материала и общий размер стенки, её высоту. В наше время в качестве каркаса активно используют алюминиевый строительный профиль. Сама стыковка осуществляется в середине стоек. В качестве обшивки используют гипсокартонные листы, фанеру, ДВП. Тут учитывают гигроскопичность материала. Пространство между облицовкой внутри каркаса заполняют шумоизоляционным веществом — пенопластом или минватой.

Монтаж сплошных перегородок

Остальные будут лишены возможности свободно перемещаться. Сооружая межкомнатные перегородки в деревянном доме, будущую стенку можно обшить фанерой, листами ДВП или ДСП. Можно выполнить капитальный вариант, оббив их дранкой и оштукатурить. Тогда в конструкции обязан присутствовать дополнительный лаг, который удержит более тяжёлую конструкцию.

Монтаж стен из гипсокартона

Как правильно сделать межкомнатные перегородки в деревянном доме из гипсокартона? Главное преимущество гипсокартона при выполнении этой задачи — способность выровнять стены. Работу можно выполнить очень быстро

Важно учесть то, что деревянный дом почти всегда даёт усадку. Это не должно повлиять на гипсокартон и разрушить его. Работу начинают с разметки, рисуя линию будущей стены на потолке

Потом проецируют её на пол с помощью отвеса

Работу начинают с разметки, рисуя линию будущей стены на потолке. Потом проецируют её на пол с помощью отвеса.

Каркас выполняют с помощью алюминиевого профиля. Реже используют брусья из дерева, хоть конструкция получается более дешёвая и экологичная. При непосредственном монтаже гипсокартонных листов надо учесть, что конструкция будет немного перемещаться. Если листы монтировать плотно встык — они разрушатся. Необходимо оставить небольшие зазоры, позволяющие компенсировать расширение из-за температуры и влажности воздуха. В виде основания для установки могут использоваться:

• стенки из дерева,
• рейки из дерева,
• деревянные балки,
• обрешётка из дерева,
• каркас из дерева,
• сама деревянная стенка или полы.

Методов крепления самого гипсокартона на рейке несколько. Для этого потребуются дюбеля, шуруповёрт, саморезы, пилка, электрическая или механическая дрель. На роль реек пойдёт брус сечением 50×100 мм или 50×74 мм. Оптимальное место для крепления — середина рейки или бруска. Лучший промежуток между шурупами — 15 см. Крепёж должен слегка утопать в гипсокартоне. Стыки в идеале заделывать клейкой армирующей плёнкой. Если размеры стыков получились более 3 мм, то их следует зашпатлевать, а потом уже заклеивать армирующей лентой.

При монтаже стеновых перегородок из стекла и другого материала используют все вышеперечисленные принципы. А монтаж дизайнерских перегородок зависит только от самой конструкции и разрабатывается непосредственно дизайнером или архитектором.

Как построить дом дешево и быстро читайте тут

Изготовляя перегородки в деревянном доме своими руками, можно отлично проявить свои способности и строительные таланты. Эти работы легко выполнить, имея незначительные монтажные навыки и умения. Главное — смекалка, логическое мышление, соблюдение простейших строительных правил. Если Вы и допустите ошибки — переделать и исправить их не составит труда. Ну а последствий, кроме растрат на испорченный материал, не должно быть.

Чистовая отделка

Стеновой пирог обшивается чистовыми материалами с обеих сторон. Поскольку стена каркасного дома – идеально ровная, для ее отделки можно использовать практически любые доступные покрытия. Для внешней отделки дачных домов обычно используют деревянные или пластиковые материалы:

• вагонка
• имитация бруса (бревна)
• виниловый сайдинг

Зачастую, выполняя чистовую отделку фасада самостоятельно, владельцы дачных домов не обращают внимания на рекомендации специалистов и монтируют облицовку непосредственно к каркасу. Подобное решение вполне жизнеспособно, если дом эксплуатируется исключительно летом, но если пожить в таком доме зимой хотя бы неделю – под обшивкой начнет скапливаться конденсат, нанося двойной вред – разрушать древесину и увлажнять утеплитель.

Во избежание подобных последствий и чтобы изначально заложить возможность эксплуатации дома круглый год, фасад нужно делать вентилируемым. Для этого по всей поверхности каркаса прибивают бруски 30-40 мм толщиной, и уже на них кладут облицовку. Основной сложностью здесь является точная заливка фундамента, чтобы он не препятствовал проникновению воздуха в вентиляционный зазор. Внутреннюю отделку производят, как правило, гипсокартоном, ДВП или вагонкой.

Стены каркасных домов имеют идеальную структуру для утепления внутренних помещений, поэтому собрав стеновой пирог по всем правилам, вы получите теплый, уютный и комфортный дом.

Об идеальной наружной отделке читайте тут .

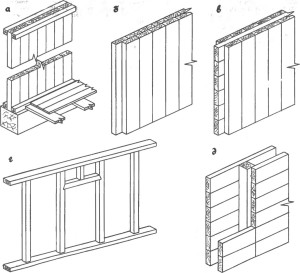

Монтаж и конструкция перегородок из доски

После строительства деревянного дома остаются строганные или не строганные доски. Их можно использовать для изготовления межкомнатных перегородок. Для изготовления своими руками подходит материал шириной от 150-200 мм и толщиной 50-60 мм. Между собой доски соединяют при помощи шпунта.

Перед отделкой эту конструкцию штукатурят. Если доски были строганные, то отделку можно крепить сразу.

Для того, чтобы после штукатурки перегородка не искривлялась, доски нужно расколоть молотком и в образовавшиеся щели заколотить деревянные клинья от 10-15 мм.

Из досок так же можно сделать щиты, которые потом собирают в перегородку. Для этого подойдет материал различной длины и толщины. Попросту в таком случае можно воспользоваться всеми строительными остатками. Самым оптимальным размером для устройства щитов считаются доски, толщина которых 20, 25 или 40 мм.

Изготавливают щиты с досками из двух или трех рядов. А для повышения теплоизоляции и звукоизоляции между слоями прокладывают рубероид или картон, пергаментную бумагу или теплоизоляционный материал.

Изготовление двухслойного щита

Доски берут любой толщины, но устройство щита должно получиться не тоньше 40 мм. Укладывают их вертикально, сколачивая гвоздями. Укладка их осуществляется с полным перекрытием стыков. С боков у каждого щита должны быть выступы из доски по 25 мм при помощи этих четвертей происходит соединение между собой. В результате должны получиться щиты размерами: ширина-0,5 или 0,6 м, длина — 1,5 м.

Для крепления используют лаги, которые крепят на потолок и пол. В лагах делается паз, куда крепят перегородку. После этого конструкцию оштукатуривают или отделывают ГКЛ.

Изготовление трехслойного щита

Изготавливают конструкцию из досок в три слоя, так получается лучшая звукоизоляция. Толщина доски при этом 19-25 мм. Верхний и нижний слой досок укладывают вертикально, средний горизонтально. Причем средний слой досок может быть тоньше боковых. Крепят их по шву между собой.

С краев точно так же оставляют четверти, для крепления щитов в единую конструкцию.

Картон или рубероид кладут в два слоя между 1 и 2, 2 и 3. Такие щиты имеют высокую звукоизоляцию и подходят для перегородки помещений любых по назначению. В конце щиты оштукатуривают с двух сторон.

На что следует обратить внимание при монтаже перегородок

Самое основное, на что следует обратить внимание при установке перегородки своими руками, это конструкция пола. Если пол настелен на лаги, прямо на грунте, как бывает в дачных домах, то для перегородки устанавливается отдельная балка

Крепить устройство следует так, чтобы между торцами балки и перегородкой был зазор в 1 см. В противном случае при движении грунта перегородку может перекосить.

Если пол настелен на балки, то перегородку можно устанавливать прямо на одну из них. Но при этом нужно оставить небольшой зазор между перекрытием и обвязкой. Между потолком и перегородкой тоже необходимо оставлять небольшой зазор от 5 см.

Какой материал использовать для отделки перегородок

Системы из цельного бруса можно дополнительно не отделывать. Если брус клееный или профилированный, то его шлифуют вместе с основными стенами и покрывают антисептическими и декорирующими составами. Подробнее как шлифовать стены в деревянном срубе мы рассказывали тут.

Щитовые или собранные из досок перегородки штукатурят и оклеивают обоями. Можно отделать сверху ГКЛ или ДСП, которые тоже сверху шпаклюют и грунтуют. Но ДСП имеет один минус, при впитывании влаги из воздуха он вспузыривается. Так со временем стены приобретают волнистую форму.

Для сырых и с повышенной влажностью помещений лучше всего отделывать стены ГКЛ. Его тоже шпаклюют влагостойкой шпаклевкой и грунтуют. Сверху можно делать любую отделку.

Мы рассказали о конструкциях, которые без труда можно установить самостоятельно и даже используя остатки строительных материалов. Выбор остается за читателями.

Требования к перегородкам в частном доме

Все стены в доме делятся на несущие, самонесущие, ограждающие и перегородки. Несущие стены должны быть прочными и надежными, так как на них опираются другие архитектурные элементы. Самонесущие опираются на фундамент и выдерживают свой вес. Ограждающая стена может быть несущей или самонесущей. Она должна быть не только прочной, но и утепленной.

Ограждающие стены дома из брусаИсточник patter.ru

Перегородки, в отличие от вышеперечисленных видов стен, опираются на перекрытия и не несут никакой нагрузки. К их показателям прочности и надежности предъявляются менее строгие требования. Тем не менее, эти конструкции должны обладать определенными характеристиками.

Перегородки должны быть достаточно легкими. Чем меньше их вес, тем меньше давления на фундамент и перекрытия, а это отражается на показателе экномичности всего здания.
Перегородки должны быть тонкими. Чем тоньше разделительные внутренние стены, тем больше экономистся жилое пространство дома.
При расчете перегородок необходимо учитывать, что на них будет навешиваться мебель и бытовая техника. Поэтому они должны быть крепкими.
Перегородки выступают разделяющими конструкциями, которые должны обеспечивать помещениям достаточный уровень шумоизоляции.
Перегородки в помещениях с повышенной влажностью и резкими перепадами температур нужно сооружать из материалов, которые не подвергаются негативному воздействию этих факторов

Если их возводят из дерева, то нужно обязательно применять эффективные защитные пропитки.
Перегородки в доме должны обладать высокой пожаростойкостью.
Очень важно учитывать необходимость прокладывания электропроводов в теле перегородки или вдоль нее.

Прокладка электропроводки в доме из брусаИсточник criptopia.ru
