Почему энергосберегающая лампочка мигает при выключенном/включенном свете: основные причины

Причины накапливания тока на конденсаторе

Несмотря на скопление электроэнергии в фильтрующем конденсаторе, в большинстве случаев он остается исправным. А само наличие тока просто указывает на проблему.

Ее источником могут быть 3 причины:

1. Лампы подсветки, расположенные на выключателе.
2. Наличие токов утечки.
3. Выработанный ресурс самой лампы, ее отдельных элементов. К примеру, стартером люминесцентной энергосберегающей лампы.

Чтобы решить проблему быстро и с малыми затратами, следует ознакомиться с причинами мерцания/моргания ближе.

Причина #1 — лампы подсветки выключателя

Промышленность старается повысить конкурентоспособность своей продукции делая ее более функциональной и удобной.

Для этой цели на многие выключатели устанавливаются лампы подсветки, которые помогают людям легко найти их месторасположение в темноте. Но способ их подключения к цепи нередко позволяет току попасть к фильтрующему конденсатору, что приведет к морганию.

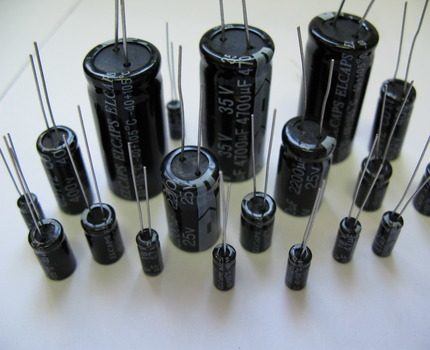

На фото изображены фильтрующие емкостные конденсаторы. Они способны накапливать некоторое количество тока и подавать его на схему запуска лампы

Происходит это по причине того, что лампа подсветки устанавливается параллельно самому выключателю. Это сделано, чтобы этот элемент всегда мог исполнять свои обязанности.

Но когда контакты выключателя разомкнуты, весь наличный электрический ток поступает на лампу подсветки. А дальше его небольшое количество попадает на энергосберегающую лампу, что приводит к нештатному срабатыванию фильтрующего конденсатора. Это явление настолько частое, что стало основной причиной моргания.

Использование в цепи лампы накаливания любой мощности или дополнительного сопротивления являются простыми способами устранить неисправность. На фото изображен последний вариант

Бороться с этой причиной легко, причем существует несколько простых способов, среди которых человек может выбрать подходящий.

Способ #1. Замена выключателя на изделие без лампы подсветки. Это не накладно и устранить проблему получится быстро.

Способ #2. Отключить провода лампы подсветки — то есть нужно просто разорвать цепь питания, перекусив нужные провода. Сделать это за несколько минут сможет любой специалист или сам пользователь, если есть соответствующие навыки. Такой решение считается самым не затратным, но подсветкой придется пожертвовать.

Способ #3. Добавить лампу накаливания — в этом случае весь ток от лампы подсветки будет расходоваться на нагрев ее нити. А поскольку запас электричества небольшой, то к каким-либо результатам это не приведет, зато фильтрующий конденсатор моргать не будет.

Преимуществом этого варианта является то, что подсветку удастся сохранить, а расходы на устранение будут минимальными. Но эстетические свойства такого метода сомнительные, так как лампу накаливания в какой-либо люстре замаскировать проблематично.

Способ #4. Добавить в цепь маломощное сопротивление — это решение для устранения неполадки схоже с предыдущим. То есть дополнительный элемент будет расходовать весь запас тока отчего в фильтрующем конденсаторе он скапливаться не будет.

Рекомендуемая мощность сопротивления 2 Вт, при этом номинал должен быть в пределах 50 кОм. Такой вариант является наименее востребованным.

Способ #4. Подключить лампу подсветки к проводке отдельно от самого выключателя. Таким образом, есть возможность сохранить светодиод. Но он будет работать постоянно, то есть даже во включенном положении выключателя, хотя расходы будут незначительными.

Если использовать выключатель без подсветки, то это будет менее удобно, но зато человек существенно снизит вероятность моргания, мерцания

Несмотря на простоту, целесообразность этого варианта сомнительная, даже по соображениям безопасности человеку лучше обойтись любым из предыдущих методов.

Поскольку описанный случай является самой распространенной причиной попадания электричества на фильтрующий конденсатор, а, следовательно, и моргания энергосберегающих ламп, то начинать поиск проблемы нужно именно с нее.

А также может быть полезной информация о том, что в современных выключателях используются два вида ламп подсветки: неоновые и светодиодные. А чаще всего приводит к нештатной работе именно первый вид осветительных приборов.

Причина #2 — наличие токов утечки

Нередко проводка или другие элементы цепи бывают в неудовлетворительном состоянии. Что способно привести к образованию, так называемых, токов утечки.

То есть несмотря на выключенное положение коммутатора на фильтрующий конденсатор опять же может подаваться электричество. В результате происходит моргание/мерцание используемой энергосберегающей лампы.

Повреждение проводки является далеко не самой частой, но одной из наиболее неприятных причин моргающего состояния электросберегающих ламп

Такие случаи встречаются реже, чем нештатная работа лампы подсветки, но этот вариант может быть значительно опасней. Так как к появлению точек утечки могут привести только серьезные причины.

К ним относятся следующие:

1. Повреждение изоляции.
2. Неправильный электромонтаж.
3. Некачественное соединение.

Какое-либо повреждение изоляции может произойти в случае использования некачественных проводов, других элементов цепи. А также к указанным последствиям способна привести выработка ресурса. То есть изоляция нередко разрушается из-за своего «почтенного» возраста.

Неправильный электромонтаж также нередко приводит к тому, что при разрывании цепи выключателем ток все равно будет поступать к лампе. Так случается, когда грубо нарушены правила выполнения работ.

В результате выключатель разрывает так называемый ноль, но не нужную в этом случае фазу. Подобную оплошность можно выявить самому, используя указатель напряжения, который можно успешно заменить электроизмерительными клещами.

Иногда моргание можно устранить только заменой проводки, что накладно, но это процедура необходимая — в противном случае, существует вероятность более тяжелых финансовых потерь, а также есть угроза здоровью людей

Некачественный электромонтаж также часто приводит к появлению токов утечки. Произойти это может из-за ряда причин. К ним относится плохое соединение жил провода или неправильное их подключение к другим элементам цепи. К примеру, плохой контакт между проводами и разъемом выключателя.

Владельцу помещения нужно понимать, что плохое состояние проводки несет опасность здоровью и жизни каждого человека, который находится в нем. Особенно это касается ситуаций, когда в качестве заземления используется старая и неэффективная советская система TN-C. Поэтому сразу после выявления каких-либо недочетов их сразу же необходимо устранять.

Причина #3 — выработанный ресурс лампы

Всевозможные современные осветительные приборы имеют огромный ресурс, но и он когда-нибудь будет выработан. Поэтому такую причину моргания лампы также нужно иметь в виду, так как это не редкость.

А особенно высокой вероятность такой проблемы становится, когда энергосберегающая лампа проработала несколько лет. Причем человеку не стоит удивляться тому, что производитель обещал продолжительность срока службы в 10 и больше лет, а неисправность проявились раньше.

Следует помнить о том, что не стоит слишком экономить на качестве комплектующих и самом электромонтаже. Так как нередко это оборачивается дополнительными и существенными финансовыми потерями

Существует множество объективных причин досрочного вырабатывания ресурса. Например, такими могут быть перепады напряжения, низкие или высокие температуры и прочие неоптимальные условия. Кстати, само моргание также ведет к досрочной поломке любого осветительного прибора.

Чаще всего причиной мерцания люминесцентных энергосберегающих ламп с закончившимся сроком эксплуатации является неисправный стартер. В этом случае выйти из положения получится простой заменой указанного элемента, тем более он стоит недорого.

А еще стоит помнить о том, что покупателю может попасться некачественный осветительный прибор. Чтобы избежать этого, необходимо приобретать продукцию известных всему миру производителей.

К примеру, такими являются Philips, OSRAM и ряд других. Их изделия дороже, чем у отечественных или других производителей, включая китайских, но брак встречается крайне редко, а рабочие характеристики соответствуют заявленным.

Что делать и как устранить проблему

Устранить причины тусклого горения светодиодов можно самостоятельно или, в некоторых случаях, обратившись к электрику.

Проблему плохой изоляции проводки можно решить ее заменой или заново заизолировать поврежденный участок. Место некачественной изоляции определяется специальными приборами (самодельными или покупными) таким образом: в течение минуты на сеть подается максимальное напряжение и, с помощью спецоборудования, находят место утечки тока. Если нет познаний в электрике, то лучше довериться специалисту.

Многие производители начали писать на упаковке со светодиодными лампами, что не рекомендуется их использование при наличии подсвечивания выключателя. Если же упаковке никаких указаний не было, вы вкрутили светодиодную лампочку в светильник, и она продолжает слабо светиться в выключенном состоянии – стоит попробовать следующее:

• заменить выключатель с подсветкой на обычный;
• убрать подсветку (перекусить провод, который идет к лампочке подсветки);
• вкрутить в светильник одну лампу накаливания, на которую будет поступать «лишнее» напряжение. Ценность такого способа сомнительна, так как противоречит идее экономии электроэнергии;
• установить дополнительный резистор с сопротивлением от 50 Ом и мощностью 2-4 Вт, который можно приобрести в магазине. Его подключение выполняется параллельно лампе в плафоне под потолком либо в патроне, и место установки обязательно изолируется термоусадочной трубкой. Таким образом, напряжение не будет идти на светодиодную лампочку, она не будет светиться после отключения, но подсвечивание выключателя останется.

Светодиодные лампы могут гореть при выключенном выключателе в силу специфичности своей конструкции. Так, в состав драйвера светодиода входит конденсатор, способный накапливать электроэнергию. Такая особенность конструкции светодиодных лампочек не позволяет им гаснуть сразу после выключения, и они продолжать слабо светиться.

Не рекомендуется приобретать изделия неизвестных производителей. Они будут работать некорректно и недолго и гореть после отключения. Кроме того, брак изделия может принести вред глазам из-за мерцания, белой цветовой температуры (вместо заявленного теплого света) и др.

Если электропроводка старая, то она подлежит замене. В данной ситуации лучшее решение – это доверить электрику работы по ее проведению.

При неправильном подключении нуля и фазы нужно выполнить переподключение: фазу – на выключатель, а нулевой провод – на лампочку.

Устранить проблему можно покупкой резистора, изготовленного из специальных материалов, препятствующих накоплению тепловой энергии.

Разбор схемы

Здесь все достаточно просто. Напряжение в 220 вольт подается от сети переменного тока на диодный мост через предохранитель. Он обозначен на схеме «F1». После диодного моста выходит ток постоянного действия с определенной небольшой пульсацией. Чтобы сгладить пульсацию в схему устанавливается конденсатор. Он обозначен как «С4».

Энергосберегающая лампочка в электрической схеме

Так вот этот конденсатор и является той самой причиной, заметьте – основной, почему энергосберегающая лампа мигает после выключения. Правда, это не единственная причина, почему моргают эти осветительные приборы после отключения, поэтому рассмотрим все их по порядку.

Причина №1 – подсветка выключателя

Чтобы ночью быстро найти выключатель, производители устанавливают на них неоновые лампочки или светодиоды. Это удобно со всех сторон. Так вот подсветка подключается параллельно контактам самого выключателя. При этом любая электрическая цепь обладает определенным сопротивлением. В нашем случае со светодиодом – это 100 кОм с мощностью всего лишь в один ватт, с неоновой подсветкой – 1000 кОм и мощностью от 0,5 до 1,0 Вт.

Так почему моргает лампочка? Все дело в том, что при включенном выключателе нагрузка тока полностью идет на энергосберегающую лампу через контакты. Как только выключатель отключается, разрывается цепь, соединяющая лампу и сеть. Но небольшой мост в виде светодиодной (неоновой) подсветки остается. Проходящий через него ток имеет небольшое значение нагрузки, но именно его хватает, чтобы зарядить фильтрующий конденсатор в схеме подключения лампы.

Подсветка выключателя может быть одной из причин мигания выключенной лампочки

Как только конденсатор наберет необходимый объем электроэнергии, он начнет пытаться включить схему самой лампы. Но его зарядки на это не хватает. То есть, набрал заряд, отдал лампе, разрядился, опять необходимо время, чтобы зарядиться. А на деле получается, что энергосберегающая лампочка мигает все время.

Что делать

• Самый простой вариант – удалить подсветку выключателя, разъединив соединительные провода между контактами и источником подсветки.
• Если выключатель работает сразу на несколько источников света, то рекомендуется одна энергосберегающую лампу заменить обычной лампочкой накаливания. При этом небольшой ток, проходящий через неон или светодиод, будет уходить на нагрев нити накаливания. А этого тока не хватит, так что ничего мигать не будет.
• Если выключатель работает только на одну энергосберегающую лампу, но менять ее вы не желаете, тогда можно установить ее параллельно прямо в люстре сопротивление с параметрами 50 кОм и 2 Вт. По сути, это сопротивление будет выполнять функции лампы накаливания. Скажем прямо – бредовая идея, которую не стоит даже использовать, лучше приобрести выключатель без подсветки.

Причина №2 – неправильно проведенный монтаж

Что значит, неправильный монтаж? Это когда на включатель подается не фаза, а ноль. То есть, источник света всегда будет находиться под небольшим напряжением. Во всяком случае, его будет хватать для подзарядки конденсатора. В этом случае есть единственный выход – поменять местами фазу и ноль в распределительном щите.

Хотелось бы добавить, что энергосберегающая лампа будет мигать и в том случае, если проводка в доме находится в неудовлетворительном состоянии. Что делать в этом случае? Здесь два варианта:

1. Поменять всю проводку. Это долго, затратно, во всяком случае, придется ждать следующего капитального ремонта. Хотя можно замену провести открытым способом.
2. Установить УЗО и сделать заземление сети по участкам.

Причина №3 – низкое качество

Третья причина, почему мигает энергосберегающая лампа – это ее низкое качество.Что греха таить, на рынке присутствует огромное количество энергосберегающих ламп, которые не соответствуют государственным стандартам. Это не только приборы китайского производства, этим грешат и отечественные производители. Поэтому установленные в сеть освещения дома эти приборы подчас не только мигают, они просто не горят.

Поэтому совет – приобретайте лампы только брендовых производителей, которые доказали надежность и высокое качество своей продукции. Хотя необходимо отметить, что и у таких производителей случается брак. Так что от этого никто не застрахован.

Устраняем проблему №1

После того, как вы поняли, почему почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:

• Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
• Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
• Завернуть токи в цепь с меньшим сопротивлением.
• Заменить выключатель на модель без подсветки или поставить другие лампы.

Почему моргает светодиодная лампочка при выключенном свете

Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков поставить лампу накаливания. Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.

Убираем подсветку

В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.

Разбираем выключатель чтобы добраться до крышки

Крышку можно поддеть ногтем или отверткой. Сняв ее. на обратной стороне обнаруживаем плату.

На обратной стороне крышки установлена маленькая плата подсветки

Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.

Оставляем подсветку, меняя параметры цепи питания

Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).

Подсветка на выключателе может быть собрана так

В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:

• не менее 220 кОм, если подсветка с неоновой лампой;
• не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).

Кроме того в цепь за сопротивлением встраивается диод IN4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на фото.

Схема усовершенствованной подсветки

Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.

Убираем моргание ламп при выключенном свете

В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…

Создаем параллельно лампе цепь с меньшим сопротивлением

Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой, можно — термоусадочной трубкой.

Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.

Тщательно изолируем все участки без изоляции

Есть два способа установить это резистор: в распределительной коробке или непосредственно на светильнике

Важно только чтобы он подключался параллельно лампе

Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: легко коротнуть

На те же места подключаете подготовленный ранее заизолированный резистор. Это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны. И еще раз напоминаем, все эти работы надо проводить с отключенным на щитке питанием.

Как устроена и работает энергосберегающая лампа

Энергоэффективная лампа является электрическим источником освещения, который обладает большой светоотдачей. К энергосберегающим типам относят люминесцентные, галогенные и светодиодные, работающие от постоянного тока (лампы накаливания используют переменный). Ток преобразуется из переменного выпрямителем энергии, находящимся в энергосберегающих лампах.

Люминесцентные источники света могут быть высокого и низкого давления, однако имеют идентичную структуру, включающую:

1. Цоколь
2. Корпус (верхняя его часть)
3. Защитный элемент
4. Электронную плату
5. Корпус (нижняя его часть)
6. Колбу (трубку).

Цоколь призван обеспечить электрический контакт с сетью питания. По типу они могут быть резьбовыми или штырьковыми.  Самые распространенные его типы:

• резьбовые: Е14, Е27,
• штырьковые: GU10, G5.3, G4.

Корпус на поверхности содержит маркировку с информацией о том, какая мощность лампы, ее цветовая температура и напряжение питания. Изготовлен из специального пластика, в верхней части которого прикреплена колба люминесцентной лампы.

Предохранитель является защитным элементом электронной платы в ситуациях со скачками напряжения. Принцип такой защиты несложный и функционирует таким образом: напряжение 220 В поступает через предохранитель на диодный мост, где выпрямляется с пульсацией в 100 Гц. Если изделие низкого качества, то может не содержать предохранителя.

Электронная плата с пускорегулирующим аппаратом (стартером) находится в полости корпуса. На плате расположен диодный мост, отвечающий за выпрямление переменного тока, высоковольтный конденсатор и конденсатор фильтра. Все эти элементы отвечают за запуск и свечение без мерцания.

Колба – это трубка (спиральной формы или в форме «подковы»), на концах которой находятся электроны и которая запаяна с обеих сторон. В трубке находятся пары ртути и аргона. На внутренней поверхности – покрытие из люминофора. При подключении лампочки к питанию происходит ионизация паров ртути, которая и является причиной ее свечения. В зависимости от типа люминофора, ее цветовая температура составляет от 2700 до 6500 К.

Второй тип осветительных приборов – светодиодный – значительно отличаются по конструкции и состоит из:

• рассеивателя – это полусфера, которая увеличивает угол светодиодного излучения. Может быть сделан из прозрачного, полупрозрачного пластика или матированного поликарбоната;
• светодиодных чипов – одного или нескольких. Они чувствительны к перепадам тока. Источник питания этот вопрос решает и призван поддерживать постоянный ток;
• печатной платы из алюминиевых сплавов, которая создает оптимальную температуру и функционирование чипов без перебоев;
• радиатора (теплоотвода), призванного отводить тепло от печатной платы со светодиодами. Срок службы диодов зависит от температуры окружающей среды, поэтому этот элемент очень важен в источнике света;
• конденсатора, который убирает пульсацию по напряжению;
• драйвера – выносного или встраиваемого, который стабилизирует входное напряжение электрической сети;
• полимерного основания, которое защищает корпус от электрических пробоев;
• цоколя, изготовленного из покрытой никелем латуни. Обеспечивает подключение лампочки к патрону;
• изолятора, который предохраняет лампочку от попадания внутрь посторонних элементов (пыли и влаги);
• источника питания – основной элемент, ключевое звено для корректной работы.

Опционально может присутствовать система управления.

Устройство светодиодной лампы рассмотрено на рисунке ниже.

Галогенные лампы нельзя отнести к энергосберегающим в полном смысле этого слова, потому что по строению они ближе к лампам накаливания, хотя и служат в 3 раза дольше последних.

Как устроены современные энергосберегающие лампы?

Практически все современные энергосберегающие лампы обладают однотипным устройством, представленным несколькими деталями. Видимая часть лампы является газоразрядной трубкой, излучающей свет и соединяемой с корпусом, в котором располагается внутренняя часть. В общих чертах устройство включает в себя:

• Пускорегулирующее устройство с предохранителем и соединительными проводами. Маркировка отражает уровень мощности, напряжение питания и цветовую температуру осветительного прибора, а предохранитель защищает элементы платы от выхода из строя при скачках напряжения.
• Электронную плату, отвечающую за процесс запуска и свечение осветительного прибора без мерцания.
• Корпус на основе негорючих современных пластиков с закрепленной в верхней части, стандартной колбой, которая является запаянной с двух сторон трубкой. Внутренняя часть трубки заполняется специальной смесью на основе ртутных паров и аргона.

Устройство энергосберегающей лампочки

На внутреннюю часть колбы наносится слой люминофора, поэтому в процессе термоэлектродной эмиссии испускается поток электронов, а состав преобразует ультрафиолет в видимый свет. Тип люминофора полностью отвечает за показатели световой температуры в пределах 2700-6500K. Цокольная часть оснащается контактами и резьбой, посредством которой лампа вкручивается внутрь патрона светильника.

Внутренняя часть осветительного прибора представлена круглой печатной платой с высокочастотным преобразователем, который нивелирует моргание, а сам прибор оснащается специальным пускорегулирующим устройством с очень эффективной помехозащитной системой.

Причины того, что люминесцентная лампочка моргает и их устранение

Мигание после включения

Причин мигания лампочки после включения может быть несколько. Прежде всего, это низкое напряжение сети, которое не дает конструкции зажечься. В этом случае необходимо проверить напряжение и в случае его сильного отклонения обратиться к соответственному мастеру. Стоит отметить, что при постоянных отклонениях напряжения сети срок службы любых ламп сокращается примерно на пятую часть.

Следующей причиной моргания люминесцентной конструкции может быть неисправность схемы запуска самой лампочки. В таком случае с ней уже ничего не сделаешь, и остается лишь поменять лампочку на новую. Последней причиной того, что лампочка моргает, являются постоянные скачки напряжения. В этом может быть виноват как поставщик электрической энергии, так и другие жители дома, которые включают в сеть мощную аппаратуру.

Моргает некоторое время после включения

Если лампочка мигает первые секунды после включения и только потом загорается, то это свидетельствует о выходе из строя стартера, который необходимо просто заменить.

Моргает после выключения

Причин мигания люминесцентной конструкции после выключения, как и в первом варианте, может быть несколько. Самой распространенной является моргание вследствие использования лампочки вместе и выключателем с подсветкой. Энергия, которая используется для питания подсветки, провоцирует разжигание лампочки, но ее недостаточно для ее запуска, поэтому конструкция мигает лишь некоторое время. Чтобы исправить это, необходимо просто заменить выключатель новым без подсветки.

Электромагнитные волны

Еще одной причиной моргания лампочки могут стать проходящие поблизости мощные электромагнитные волны. Например, такого же эффекта можно добиться, просто поднеся конструкцию к включенному телевизору. Источниками мощных электромагнитных волн могут быть радиостанции, находящиеся поблизости линии электропередач, а также вышки мобильных операторов и другие подобные сооружения. Моргать лампочка может и в случае неисправности электрической проводке в доме или квартире. Это случается если проводка очень старая или влажность в помещении слишком высокая. В этом случае лучше всего обратиться к специалисту.

Правильно подобранный анатомический матрас – залог здоровья и комфортного сна. Его основная задача – обеспечить правильную поддержку позвоночника во время.

Сложно представить более простой и абсолютно здоровый способ тепловой обработки еды, чем готовка с помощью электрического гриля. Благодаря уникальному устройству.

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

1. Мультиметр.
2. Индикаторная отвертка (220V).
3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
4. Паяльник, олово, флюс пассивный.
5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

1. Обрыв дорожки.
2. Перегорел предохранитель.
3. Пробило диодный мост.
4. Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

• Постоянным.
• Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.
