Как правильно сделать дымоход для котла в частном доме

Особенности монтажа и подключения дымовых труб

Монтаж металлического дымохода осуществляется следующими способами:

• по ходу дыма – сборка элементов производится вставкой нижней трубы в раструб верхней;
• по стоку конденсата – обратным порядком в раструб нижней трубы вставляется вышерасположенная.

Дымовая труба выполняется из стали толщиной не менее 1 мм и устанавливается вертикально.

Допустимые отклонения на отдельных участках не более 30о. Обязательно наличие специального разгонного участка длинной не менее 1 м после патрубка котла. Допустимо наличие горизонтальных участков длиной не более 0,5 м.

Возвышение оголовка трубы над кровлей устанавливается в пределах 50 см. Стыки уплотняются термостойким герметиком.

При монтаже на стену крепление производится с шагом не менее 1,5 м.

При установке трубы внутри помещения недопустимо соприкосновение с горючими материалами, расстояние до стен и деревянных конструкций перекрытий не менее 0,25 м.  Необходимо устанавливать на дымоход специальный защитный экран.

Подключение дымовых труб к котлу осуществляется с уклоном не менее 0,02 в сторону котла.

Правильный дымоход для твердотопливного котла своими руками

Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.

Заказать или сделать дымоход для твердотопливного котла своими руками — что выгоднее?

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

Устройство дымохода

Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:

• Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
• Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
• Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы — чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.

Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.

Правила монтажа

• Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
• Стенки не должны быть уже 10 см, включая изоляцию.
• Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
• Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
• Максимальная длина горизонтальных участков в системе – 1 м.
• Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Правильный дымоход для твердотопливного котла своими руками Как сделать дымоход для твердотопливного котла своими руками. Виды дымоходов для твердотопливного котла. Устройство дымохода и особенности монтажа.

Что выгоднее: сделать самому или заказать

Монтаж дымохода своими руками

И тут подкрадывается дилемма: с одной стороны твердотопливный (ТТ) котел очень похож на обычную печку. И уж дымоход для него получится сделать. Именно так думают многие владельцы котлов. Однако будет заблуждением считать, что это дело будет простым: тут важны грамотные расчеты, продуманная конструкция и качественный монтаж, ведь от этого зависят жизни и здоровье всех членов вашей семьи. Ошибки в конструкции, неплотная стыковка – все это может привести к попаданию угарного газа внутрь помещения. А это уже очень опасно!

Поэтому, если у вас нет профессиональных навыков печника, то за работу лучше не браться. А если вы уверены в своих силах, или конструкция дымохода не очень сложная, то смело беритесь за дело.

Расчеты дымохода лучше заказать в строительной фирме, где вам все сделают правильно!

Кирпичный дымоход для твердотопливного котла

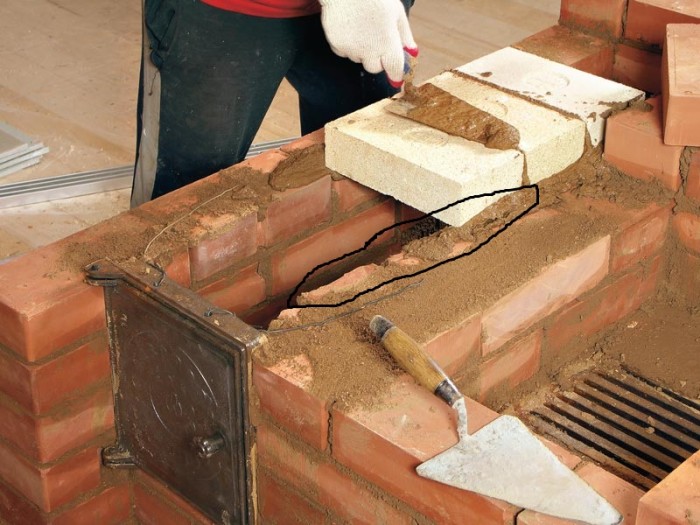

Кладка кирпичного дымохода по частям

Дымоход из этого материала – классика жанра. Именно из кирпича издревле сооружали систему удаления газов, поэтому нет ничего удивительного в том, что она до сих пор актуальна. Конечно дымоход твердотопливного котла имеет более сложную конструкцию с разным количеством каналов внутри. Если вы хотите соорудить не только дымоход для котла, но самостоятельно сделать твердотопливный котел. то вам поможет наша статья.

Кирпичный дымоход подходит только для высокоэффективных котлов с большим КПД. Дело в том, что стенки его нагреваются очень медленно из-за своей толщины и свойств, а значит, отвод газа у котла с низким КПД будет очень слабым.

высокая термоустойчивость – дымоходы из кирпича способны выдерживать даже движение газов с температурой до 900ºС.

Довольно быстрое разрушение – на внутренней поверхности стенок образуется сажа и конденсат, что приводит к образованию сколов и трещин в материале. Решается это проблема таким способом: внутри кирпичной трубы прокладывается стальная.

Конструкция кирпичного дымохода

• Вы должны четко понимать суть всех процессов, а также отлично знать схему укладки кирпича. Насадная труба сооружается вперевязку, при этом обязательно соблюдать схему кладки. Высота этой части – не доходить до потолка 5-7 рядов кирпича.
• После этого приступаем к сооружению распушки. Она представляет собой увеличение внешнего периметра трубы при таком же внутреннем периметре. Эта часть неотъемлема, так как именно она является теплоизоляцией системы.
• На количество рядов кирпича в части распушки влияет толщина перекрытия между этажами. Но после того как вы пробились на верхний этаж, распушка должна возвышаться над полом минимум на 1-2 ряда кирпича.
• Теперь приступаем к сооружению стояка. Он идет через верхний этаж и расширяется при приближении к внутренней части крыши на 0,5 кирпича. Эта более широкая часть – «выдра», которая комплектуется из 8-9 рядов.
• «Выдра» не только термоизолирует канал удаления дыма, идущий от стропил. Также она не позволяет погодным осадкам и мусору проникать внутрь помещения.
• Финальный штрих сооружения «выдры» — пологий цементный скат, который переходит в шейку трубы. Габариты стояка и шейки идентичны.
• На шейку затрачивается около 6-7 рядов кирпичной кладки. После этого приступайте к сооружению оголовка – на него уйдет около 2-3 рядов.
• Не забудьте про установку защитного колпака – от мусора, дождя.

Дополнительно советуем посмотреть видео, в котором подробно показано создание дымохода из кирпича:

Правила и ход монтажных работ

Подключение твердотопливного котла к дымоходу не представляет сложности. При соблюдении всех правил и инструкций монтаж можно провести самостоятельно.

Главное условие – обеспечить пожаробезопасность отопительной системы. Трубопровод должен располагаться на безопасном расстоянии от легковоспламеняющихся материалов.

К каждой конструкции поставщик прилагает инструкцию, с которой необходимо ознакомиться. В ней прописаны параметры размещения дымоходов для котлов на твердом топливе.

Также важно учесть то, что придется проводить периодическую чистку труб, поэтому расположение конструкции должно быть удобным. Сечение дымохода должно четко соответствовать заданным параметрам производителя выбранного котла

Сечение дымохода должно четко соответствовать заданным параметрам производителя выбранного котла.

Все стыки заделываются жаропрочным герметиком. От этого зависит безопасность отопительной конструкции.

Горизонтальные участки трубопровода не должны превышать расстояние 1 м. Параметры высоты не более 5 м.

При установке дымохода следует учесть отвод конденсата, возникающего в процессе эксплуатации.

Монтаж кирпичного дымохода

Дымоход из кирпича представляет собой тяжеловесную конструкцию. Она устанавливается на прочный фундамент.

Котел может иметь несколько дымоотводных каналов, которые сводятся к насадной трубе. На ней обычно устанавливают задвижку, регулирующую тягу. На трубу выкладывается кирпичами перевязка. Ее высота не доходит до потолка примерно на 5- рядов.

Далее кладется распушка. Она представляет собой внешнее расширение, внутри сохраняет прежние размеры трубы. Распушка служит для защиты перекрытий дома от возгорания. Данный слой должен проходить через перекрытие строения и возвышаться на две кладки над основанием пола следующего этажа или чердака. Затем строится стояк. К стропильной системе необходимо снова расширить кладку на полкирпича.

Расширение строится на 8 кладок – это называется выдрой. Она выполняет ту же функцию, что и распушка, а также защищает кровлю и чердачное помещение от сырости. Сверху ее отделывают цементом в форме ската.

Далее выдра переходит в шейку трубы. Обычно ее выкладывают в 6-7 рядов. Завершают шейку оголовком в два-три ряда. Для защиты конструкции от осадков на него крепят колпак.

Внутрь кирпичной кладки вставляется металлическая труба. Она позволяет избежать преждевременного разрушения кирпича.

Установка конструкции из нержавеющей стали

Трубы из нержавеющей стали имеют большой срок службы. В случае неисправности легко заменить любой элемент конструкции.

Одним из самых распространенных способов установки таких дымоходов является сэндвич. Его используют чаще всего для внешнего монтажа. Труба имеет особую сборку. Внутрь ее вставляют термоизоляционный материал. Все швы обрабатывают герметиком, устойчивым к высоким температурам. Сверху устанавливается колпак.

Монтаж керамического дымохода

Керамические дымоходы имеют сложную конструкцию:

• внутренний слой – труба из керамики;
• средний слой – термоизоляция (минеральная вата);
• внешний слой – облицовка (из огнеупорного материала).

Дымоходы легко собираются. Обычно они выпускаются комплектом, части которого просто устанавливаются и легко подгоняются. Сверху ставится металлический колпак.

Требования для дымоходной трубы для твердотопливного котла

Очень важно, чтобы дымовая труба для твердотопливного котла отвечала всем общепринятым нормам, описанным в СНиП по строительству 2.04.05-91, 41-01-2003; СП 7.13130.2011, СП 60.13330.2012; ДБН В 2.5-20-200 и НПБ 252-98. В нормативных документах описаны все нормы и требования, которые касаются установки и безопасности агрегатов

Дополнительные требования описаны в правилах безопасности.

Производители отопительных котлов подробно излагают нормы, которые касаются показателей: диаметр, высота, сечение трубы. То, насколько точно соблюдаются положения, представленные в документах, напрямую зависит стабильность тяги, количество выпадающего конденсата, время, которое требуется дымоходу для прогревания, а также выход котла на рабочую мощность.

При выборе сечения дымоходной трубы для твердотопливного котла нужно опираться на технические характеристики отопительного прибора

Особое внимание нужно обращать на два показателя:

1. Тип сечения — скорость выходящего наружу дыма постепенно увеличивается. Дымовые остатки завихряются, в результате чего и образуется необходимая для функционирования котла тяга. Скорость прохождения находится в непосредственной зависимости от типа сечения и наличия/отсутствия углов, изгибов и горизонтальных участков. Для твердотопливных котлов сечение может быть круглым или овальным. Системы дымоотведения с квадратным и прямоугольным сечением не могут обеспечить нормальные показатели тяги. Традиционное квадратное сечение кирпичного дымохода не соответствует требованиям, предъявляемым для подсоединения к современным твердотопливным котлам, но оно может применяться при подсоединении к обычным дровяным печкам.
2. Диаметр сечения — от того, насколько узкий и ровный дымоходный канал, зависит качество тяги. Диаметр трубы никак не воздействует на скорость, а свидетельствует об общем возможном объеме одновременного прохождения дымовых газов. Расчет данного показателя производится в индивидуальном порядке, все зависит от объема топки. Недостаточная тяга в дымоходе свидетельствует о том, что канал дымоотведения по ширине больше требуемого размера. Для того, чтобы справиться с этой неполадкой, не прибегая к демонтажу системы, на оголовок трубы необходимо поместить дефлектор тяги, который предоставляет возможность вручную менять скорость движения дымовых потоков.

Помимо этого необходимо обязательно учитывать еще два критерия:

Высота трубы находится в непосредственной зависимости от диаметра дымохода. От ширины канала зависит высота, на которую нужно поднять дымоход, для того, чтобы достичь требуемой тяги. (Чем больше ширина, тем и выше помещается дымоход).
Диаметр дымохода определяется исходя из мощности котла. В технической документации описывается минимальный размер внутреннего канала дымоходной трубы

Расчет ведется исходя из объема топки, а также во внимание принимается пропускная способность канала

Требования

Существует два нормативных документа, которыми регулируются все требования к дымовым каналам различного типа. Это ДБН В. 2.5-20-2001 и СНиП 2.04.05-91. Соблюдать нормы, прописанные в этих нормативных актах, необходимо в любом случае.

Если говорить об основных требованиях, то следует назвать следующие нормы.

• Размер дымоотвода не может быть менее размеров патрубка выхода на котле. Если он имеет размер 150 миллиметров, то сечение внутреннего типа дымохода должно быть не меньше этого значения. Можно больше, но меньше – нет.
• Изделие должно быть прямым и идти вверх по вертикали. Лучше, чтобы в нем не было углов, но если без них не обойтись, то наибольший допустимый уклон будет составлять тридцать градусов. Протяженность такого участка не должна превышать высоты комнаты.
• На верхушке трубы необходимо установить зонтик, который будет выполнять защитную функцию. Он будет защищать котел от попадания атмосферных осадков и забивания мусором.
• Как говорилось выше, стыки необходимо тщательно заизолировать, и они должны быть герметичными, чтобы не пропускать газ.
• Высота должна быть такой, чтобы обеспечивать отличную тягу. Конструкция должна возвышаться на полметра над кровельным коньком, если он выведен рядом с ней.

• В нижней части обязательно следует собрать конденсатосборник, который выглядит как стакан, выполненный из химически устойчивых материалов. Самым лучшим вариантом будет стакан, сделанный из нержавеющей стали, а самым дешевым – пластиковый. Еще существуют модели из оцинкованной стали, но их использовать не рекомендуется по причине быстрого разрушения.
• Длина ответвлений, уходящих в разные направления, не может быть выше одного метра.
• Система дымоотвода должна быть выполнена без уступов.
• Наибольшее количество колен, которые могут быть сделаны в системе – три.
• Сечений поперечного типа вообще не должно быть.
• Даже маленькие конструкционные прогибы недопустимы.

• Все части должны быть соединены настолько плотно, насколько возможно.
• Между частями всей конструкции не должно наблюдаться зазоров.
• Минимально возможный наклон дымоотводной трубы в направлении устройства отопления составляет 0,01 градуса.
• Внутренние стеночки крайне нежелательно делать шероховатыми. Они должны иметь гладкую поверхность.
• Наименьшее расстояние между поверхностями из горючих материалов составляет 25 сантиметров, а из негорючих – 5 сантиметров.
• Общая протяженность горизонтальных частей дымоотвода должна составлять не более трех методов для домов, что строятся, и 6 метров для уже построенных зданий.
• В поворотах дымохода не будет лишним осуществить установку ревизионных люков, которые должны осуществлять сброс конденсата и облегчать чистку всего механизма.
• Если дымоход наращивается, то одно звено надевается на второе как минимум на половину трубного диаметра.

Отдельно необходимо сказать о нормативах по трубной высоте дымоотвода по отношению к коньку кровли.

Дымоход необходимо выводить за участок ветрового подпора и монтировать на следующих высотах:

• если расстояние по горизонтали от конька выше уровня в три метра – выше примерного уровня, проложенного вниз от кровельного конька к горизонту под уклоном в десять градусов;
• если расстояние составляет 1,5 – 3 метра, то на одном уровне с коньком;
• если не более полутора метров, то не ниже 50 сантиметров от конька.

Дымоход из сэндвич-панелей

Внешний вид трубы из сэндвич-панелей

Неплохой вариант для сооружения дымохода. В последние года начал получать все большую популярность, особенно для дымохода, который проходит снаружи. Однако, как и все, имеет свои преимущества и недостатки.

• Не нуждается в теплоизоляции – конструкция таких панелей уже предусматривает наличие утепляющего материала, а также жаропрочной прослойки.
• Простая сборка и компактные габариты .
• Конденсат не образуется при использовании этих труб .
• Высокий КПД – благодаря очень гладкой внутренней поверхности образуется турбулентность, что позволяет быстро выводить продукты горения. Кроме того, гладкая поверхность не позволяет оседать на ней саже.
• Высокая пожарная безопасность .

• Высокая цена.
• Недолгий срок службы – в среднем он составляет 10-15 лет.
• С течением времени плотность соединения теряется.

Однако преимущества все-таки перевешивают недостатки, поэтому сэндвич-панели заняли свое место в этой нише.

Монтаж и подключение дымоходной трубы

От того насколько правильно и безопасно будет выполнен монтаж дымохода, зависит срок службы твердотопливного котла и безопасность его владельца. Выполнение работ по установке и монтажу дымовой трубы лучше доверить профессионалам. Специалисты смогут выполить эти работы в соответствии со следующими правилами и нормами:

• система дымохода должна полностью выводить все продукты сгорания;
• сечение дымохода должно быть больше или равно сечению выходного патрубка котла на твердом топливе;
• дымовая труба должны быть выполнена из антикоррозийной стали толщиной более 1мм;
• для очистки от сажи в основании дымохода необходимо организовать специальный карман;
• допускается не более трех поворотов трубы;
• высота трубы нее менее 5м, а также не менее минимально допустимой для данной модели твердотопливного котла;

Также предъявляется ряд требований к расположению дымовой трубы на кровле:

• Верхний конец должен возвышаться на менее чем на 50см над плоской кровлей или на 50см над парапетом, если парапет находится менее чем в 1.5 метрах.
• Не ниже конька крыши при расположении менее чем в 3 метрах от него;
• Если высота над уровнем крыши более 1.8м необходимо закрепить его растяжками;

Фото 6: Монтаж кирпичного дымохода в частном доме

Монтаж осуществляется по схеме снизу-вверх т.е. от твердотопливного котла к крыше. Существуют общие требования к монтажу таких систем и они регулируются СНиП-91. Вот основные правила которые нужно неукоснительно соблюдать:

• При сборке секций сэндвич дымохода следует каждую внутреннюю трубу вставлять внутрь предыдущей, а каждую наружную наоборот поверх предыдущей. Такой метод сборки называется «по конденсату».
• тыки секций необходимо скреплять хомутами.
• Крепление к стенам и другим строительным конструкциям осуществляется с помощью кронштейнов.
• Для обеспечения требований пожарной безопасности необходимо избегать контакта дымохода с газовыми трубами и электропроводкой. Необходимо также избегать контакта с элементами строения (кровля, перекрытия, обрешетка и т.д.) и выполнять от них отступ 150мм для изолированных труб и 300мм для неизолированных.
• Горизонтальный участок трубы соединения с твердотопливным котлом длительного горения с водяным контуром должен быть наклонен в сторону котла. Угол наклона примерно 2см на каждый метр соединительной трубы.
• Необходимо тщательно следить, чтобы соединения колен не попадали в перекрытия между этажами.
• Во избежании конденсирования продуктов сгорания необходимо оборудовать участок проходящий через неотапливаемые помещения дополнительным утеплителем.
• В нижней части дымохода устанавливается тройник с системой слива конденсата.

Использование секционных систем требует бережной и безопасной эксплуатации. Вот некоторые ограничения, которые необходимо соблюдать неукоснительно:

• Запрещается использовать для растопки твердотопливного котла жидкое топливо;
• Строго запрещается использовать дымоход для просушивания одежды или обуви;
• При очистке дымовой трубы не рекомендуется выжигать сажу;
• Запрещено использовать воду для тушения твердого топлива в топке котла.

Более подробно о том как правильно выбрать дымоход для котла на твердом топливе смотрите в видео:

В заключении хотелось бы еще раз отметить то, что расчет, установку, монтаж дымохода и его подключение к твердотопливному котлу лучше доверить профессионалам. От правильного и безопасного подключения зависит ваша жизнь и здоровье, также жизнь и здоровье ваших близких. Помните об этом!

Полезные рекомендации по созданию котла

Все самодельные системы отопления работают по одному принципу: топливо сгорает и отдает энергию теплоносителю. Чаще всего в этих целях используют обычную воду. Внешний вид оборудования и его конструктивные особенности должны зависеть от доступности строительных материалов и определенного вида топлива в регионе.

Что влияет на КПД самодельного обогревателя

Перед тем, как приступить к сборке аппарата, стоит узнать, что в первую очередь влияет на его КПД.

Можно выделить два основных фактора:

1. Чем больше площадь поверхности теплообменника, тем быстрее будет осуществляться нагрев теплоносителя.
2. Топливо должно гореть долго и использоваться котлом полностью. Если конструкция устройства имеет изъяны, то котел станет требовать больше дров и давать меньше тепла.

Чтобы при эксплуатации самодельного прибора не возникли проблемы, еще на стадии разработки схемы нужно учесть все тонкости его изготовления.

Расчёт высоты и размер сечения

Чтобы работа была устойчивой, следует правильно выдержать высоту конструкции, для этого существуют нормативные документы, которые нужно соблюдать. Высота, которая требуется, ведёт к естественной вытяжке дыма изнутри.

Расчёт сечения дымоходной конструкции можно получить из расчётов: когда объём расхода топлива нужно разделить на скорость газов. Существуют ещё формы сечения: круглые и прямоугольные.

Применяются оба типа, но если смотреть по законам физики, когда при движении газа вверх нет препятствий, он быстрее движется. Отсюда круглое сечение наиболее выгодный вариант, даже шероховатость внутри, создают препятствия. Поэтому, при квадратном сечении, в углах собирается сажа и надо регулярно делать чистку.

Делая сборку дымохода, следует учитывать сечение патрубка. Труба внешняя должна быть такого же размера.
