Как сделать механический дровокол своими руками?

Мокрое ощипывание

Такой способ используют, если после забоя прошло более 1 часа.

В этом случае тушку, перед тем как приступить к ощипыванию, обливают кипятком или опускают на 7 минут в воду температурой в 80 градусов. Мышечные ткани после такой процедуры значительно слабее держат перо.

Сами же перья размягчаются, и подхватывать их оказывается намного проще. Ощипывание проводится аналогично сухому методу и в той же последовательности.

Такой приём имеет существенные недостатки и применяется только в том случае, если тушка не готовится к продаже и будет приготовлена сразу же.

Минусы этого способа следующие:

• Порча пера – даже высушив, использовать его нельзя, и эта часть продукции теряется;
• Необходимость повторения ошпаривания – легко ощипывается птица, только пока не остыла, но если замешкаться, то потребуется повторять процедуру;
• Изменение цвета мяса – термическое воздействие делает его красным, что несколько снижает привлекательность приготовленного гуся, так как верхние слои мяса будут иного цвета, чем внутренняя часть тушки;
• Короткий срок хранения – после термического воздействия птицу надо готовить сразу, так как из-за изменения в тканях, произошедшего под действием высокой температуры, процесс разложения запускается особенно быстро.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

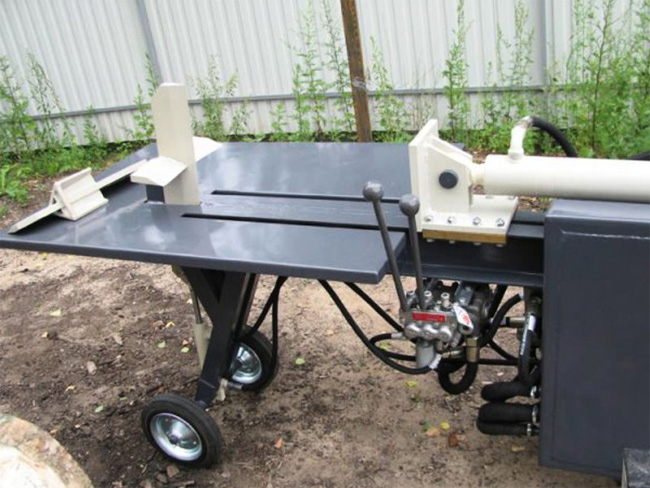

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Характеристики клематисов

Цветок «клематис», фото которого в полной мере отражает его красоту, относится к семейству лютиковых, и на сегодняшний момент известно о существовании более трехсот названий данного вида растения. Растут они на любом континенте, конечно, за исключением Антарктиды. Клематис является обитателем лесов, степей, побережий рек и даже ущелий!

Корневая система может быть мочковатой либо стержневой
, и тут стоит знать, что стержневая система плохо переносит пересадку. Именно поэтому необходимо сразу определить цветку постоянное место в саду. Листва у сортов клематиса простая, парная либо сложная, состоящая из трех, пяти или семи листьев.

Что касается плодов, то они представлены в виде многочисленных семянок с короткими либо длинными опушенными столбиками и ворсистым клювиком. Убедиться в этом можно при помощи фото в интернете.

Цветки, как правило, обоеполые, собранные в соцветия либо одиночные. Их форма бывает разнообразной – метелка, щиток, полузонтик. В качестве лепестков выступают чашелистики (четыре – восемь штук, а у махровых сортов – до семидесяти).

Растения на карте

Легенда

Разновидности дровоколов

Дровоколы отличаются друг от друга несколькими признаками. В зависимости от выполняемых работ выделяют 2 больших класса установок:

• дровокол (также его часто называют колун) – с его помощью можно выполнять только раскалывание крупных чурок на мелкие поленья; эти механизмы в основном используются в домашних условиях;
• дровокольный станок, который наряду с функцией раскола чурок способен выполнить торцовку заготовок; чаще применяется в промышленном производстве.

По сфере применения выделяют дровоколы:

• бытовые (именно эти дровоколы легче всего изготовить своими руками);
• промышленные.

Механизмы могут работать за счет разного типа энергий, в соответствии с чем выделяют:

• бензиновые;

электрические;

на тракторной тяге (рабочая часть подсоединяется к специальной установке трактора, которая и производит движение механизма);

комбинированные (сочетают сразу несколько источников энергии).

По особенностям подачи заготовки существуют дровоколы:

• вертикальные;

горизонтальные;

смешанные.

В зависимости от того, можно ли перемещать устройство, бывают:

• мобильные дровоколы (предназначены для небольших объемов производства, а также для бытовых задач);
• стационарные (используются в промышленных масштабах).

Наконец, по принципу работы механизма выделяют:

• механические дровоколы;
• реечные (в полено ударяет рейка со специальным наконечником);

гидравлические (работают так же, но используют в качестве источника энергии гидравлический насос, благодаря чему справляются с более тяжелыми чурками);

конусные, винтовые (на чурку воздействует так называемый шуруп, который проникает в поверхность дерева, за счет чего оно распадается на составные части).

Преимущества и недостатки использования дровокола

Перед изготовлением любого агрегата своими руками, стоит задаться вопросом, так необходим ли он в хозяйстве. Покупка или самостоятельное изготовка устройства потребует немало финансовых затрат и усилий, необходимо взвесить все достоинства и недостатки. К плюсам устройства относятся.

1. Физические нагрузки на человека. Оператор машины лишь производит загрузку, контролирует процесс, основную физическую работу выполняет механизм дровокола.
2. Устройство, которое включает в себя электропривод быстрее справится с поставленными задачами, нежели производить работы вручную.
3. Удобное использование сохраняют здоровье и физическую силу.
4. Простота эксплуатации, отсутствие применения физической силы дают возможность использовать механизм всем типам людей.

Применение дровокола

Недостатков при эксплуатации заметно меньше, но все-таки они присутствуют, как и у каждого устройства.

1. Сложная конструкция некоторых моделей. Для более равномерного полено в конечном результате используется гидравлический дровокол. Изготовить в домашних условиях своими рукам такой механизм накладно и отнимет достаточно времени.
2. Высокая стоимость готовых конструкций. Покупка готового дровокола сэкономит время на изготовку, однако стоимость некоторых моделей настолько высока, что не оправдывает себя при процессе использования.

Необходимо понимать, что для небольшого участка покупка оборудования не целесообразна. Имея четкое предназначение и постоянную реализацию дров стоит задуматься о покупке или изготовке своими руками дровокола.

Виды

Классификация гидравлических дровоколов происходит по нескольким признакам. Первым из них является функциональная принадлежность инструмента. По данному критерию выделяют два вида устройств.

Профессиональные. Они представлены сложными габаритными моделями, обладающими, помимо колки брёвен, ещё рядом полезных функций. Такие агрегаты способны осуществлять подачу, торцевание и даже выгрузку дров, что делает их универсальными в лесозаготовительном производстве и позволяет заменить ими сразу несколько узкоспециализированных машин. Приборы оснащаются мощным бензиновым или дизельным двигателем, а система гидравлики нередко подаётся от вала отбора мощности трактора. Профессиональные модели обладают очень высокой скоростью распиловки и способны легко справляться со старой и сырой древесиной. Благодаря этому их используют для заготовки и механической раскряжёвки леса на крупных лесозаготовительных пунктах.

Следующим критерием различия дровоколов является способ закладки бревна. По данному признаку различают три категории устройств.

Горизонтальные модели рассчитаны на размещение и раскол чурок в горизонтальном положении. Такие приборы представляют самую многочисленную категорию устройств и широко представлены в продаже. Работа таких агрегатов может выполняться двумя способами. В первом случае лезвие неподвижно фиксируется в станине, а поршень при этом мощно толкает заготовку на нож. Во втором варианте полено располагается неподвижно, а гидропривод не менее мощно двигает на него нож.

• Вертикальные приборы имеют абсолютно идентичный горизонтальным устройствам механизм и отличаются от них лишь его расположением в пространстве. Чурка устанавливается в специальный жёлоб в вертикальном положении, после чего также вертикально раскалывается. Движение ножа при этом происходит снизу вверх. Вертикальные приборы имеют довольно компактные габариты и очень удобны при хранении.
• Смешанные модели включают в себя оба способа закладки чурок. Они относятся к разряду профессионального оборудования. Такие устройства отличаются высокой производительностью и используются на больших лесозаготовительных предприятиях.

Разновидности древоколов

Основной принцип работы устройства – воздействие на древесину путем ввинчивания или удара массивного колуна. При этом по типу колуна выделяют:

• конусные. Здесь раскалывание дерева идет под действием ввинчивающегося внутрь колоды конусного элемента. Эту деталь по внешнему сходству еще называют «морковкой»;

• с клином-лезвием, врезающимся в древесину как обычный топор.

По типу привода выделяют:

• ручные механизмы, где усилие прилагает человек, а увеличивается оно за счет правильного приложения нагрузки и жесткого закрепления заготовки;

• электрический, где усилие задается электродвигателем. Чаще всего в таком варианте реализуют конусные модели, поскольку очень легко организовать вращение основной детали напрямую, без передаточных механизмов. Двигатель может работать от сети или на жидком топливе (бензине);

• гидравлический, точнее, гидравлический с электроприводом. Здесь первичное усилие дает электрика, а необходимое давление на заготовку передается через гидравлическую систему.

Также можно разделить устройства по методу укладки дров: горизонтально и вертикально. В большинстве бытовых моделей фрагмент ствола укладывается горизонтально, на специальную станину/подставку, причем более низко расположенные опоры больше подходят для массивных колод большого диаметра, а высоко – для относительно тонких кругляков. Модели с вертикальным расположением чаще встречаются в профессиональном сегменте, они мощнее и производительнее.

Встречаются также профессиональные устройства с возможность и горизонтальной, и вертикальной закладки дров.

Отдельно стоит также рассмотреть стационарные и мобильные изделия.

Пищевая и энергетическая ценность:

Когда дрова подспорье

Комлевые части лесин и, особенно, пни от корчевки, как известно, дают, сгорая, много тепла. Приобрести их на дрова можно недорого, а в России кое-где и просто за самовывоз: на целлюлозу, волокно для МДФ и техщепу для ОСП, ДСП и ДВП они мало пригодны. Но расколоть такой весь внутри и снаружи корявый чурбак на дрова не так-то просто. Однако для заготовки в домашних условиях небольшого количества дополнительного к основному древесного топлива эта задача, над которой до сих пор бьются специалисты по деревообработке, вполне решаема.

Как? Нужно сделать конусный дровокол: он не расщепляет чурак насильно, а вынуждает его трескаться как ему самому удобнее. Если заготовка не более 60 см диаметром, то получившиеся поленья поместятся в топку печи. Их поперечные размеры не оптимальны для наиболее экономичного сгорания, но и топливо-то бросовое.

Устройство конусного дровокола

Устройство конусного дровокола показано на рис. справа. Диаметр основания конуса – 80-150 мм смотря по наибольшему размеру доступных чураков. Угол при вершине – 15 градусов для мелкослойного и 18 градусов для прямослойного дерева. Прим. на 1/3 высоты конуса от основания он сменяется углом раствора 22 и 25-30 градусов соответсвенно. Домкрат лучше применить реечный. Дело в том, что автодомкрат аварийное приспособление, не рассчитанное на частое регулярное использование. Реечный домкрат упрощать дальше некуда, а вот гидравлический в дровоколе довольно скоро потечет. Для сравнения: штамповочный гидропресс, развивающий такое же усилие это солидное сооружение больше тонны весом.

Еще один нюанс: регулировочный шток конусного колуна лучше сделать и рабочим. Для этого его выполняют из прутка стали Ст45 или более прочной диаметром от 24 мм. Резьбу нарезают трапециевидную (можно использовать детали от негодного магистрального газового или водяного вентиля). Штурвал заменяют рычажным воротом. Тогда вдвоем с помощником возможно будет расщепить самый толстый гнуснейший из гнусных чурак. Рама – швеллеры от 150 мм и трубы от 60х4.

Разновидности дровоколов

Реечный (электрический) тип

Данный тип оборудования сделать довольно легко. Оно отличается наличием специального толкателя, который подает бревна на механизм резки. Чтобы сделать такой агрегат своими силами, можно использовать детали из реечного домкрата. В процессе эксплуатации данного оборудования редко возникают трудности (из-за отсутствия сложных механизмов).

Схема винтового электрического дровокола

Гидравлический тип

Данное устройство работает по принципу гидравлического пресса. В данном случае гидроцилиндр перемещает бревно на острый клин, который и раскалывает его на несколько частей. Функционирование таких дровоколов возможно благодаря наличию в их конструкции масляного насоса. Обычно он работает от дизельного или бензинового двигателя.

Основной недостаток такого оборудования – дороговизна. Но она компенсируется высокой производительностью и простой эксплуатации.

Схема устройства гидравлического дровокола

Ручной тип

Ручной дровокол имеет простую конструкцию. Он состоит из металлической трубы, которая при помощи шарнира соединена с основанием. На своеобразном «журавле» находится рабочее лезвие и несколько усиливающих элементов. Чтобы сделать процесс поднятия трубы проще, иногда на нее дополнительно устанавливают противовесы.

Для раскалывания дерева «журавль» резко опускают вниз. Под влиянием силы инерции дерево разбивается на несколько частей.

Преимуществом такого дровокола называют простоту его конструкции и дешевизну. Для изготовления агрегата достаточно купить несколько труб. Основной недостаток – необходимость применения физической силы.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Читать также: Из карбоната кальция получить карбид кальция уравнение

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины

Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев

Дровоколы с электроприводом

Ручной механический дровокол хоть и облегчает дровозаготовку, все же требует заметных затрат физического труда. Сделать процесс ещё легче поможет использование в конструкции электрического мотора или двигателя от мотоблока. Есть несколько различных конструкций таких дровоколов. Но изготовление своими руками устройства по такой схеме уже сложнее. Помимо умения работать со сварочным аппаратом, пригодится минимальное знание электрики и механики.

Винтовой (конусный)

Одни из самых популярных типов электродровоколов — конусные и винтовые. Отличаются они только наличием резьбы на колющем конусе или её отсутствием.

Рекомендации по изготовлению:

• Параметры конуса и резьбы. Намного легче идёт процесс колки дров, если на поверхности конуса нанесена резьба, тогда конус сам входит в чурбак, раскалывая его. Самое сложное — грамотно нарезать резьбу на конусе. При доступе к токарному станку и опыте работы на нём эту деталь можно изготовить самостоятельно. В противном случае её придётся заказывать. Опытным путём установлено, что оптимальными параметрами для резьбы являются следующие: шаг 7 миллиметров с глубиной 3 мм. Глубина отверстия для посадки на вал редуктора двигателя должна составлять не менее 7 см. Если готовый конус с резьбой уже имеется — изготовление этого дровокола своими руками не отнимет много времени.
• Электромотор и редуктор. Необходим электродвигатель достаточной мощности от 2 кВт и более, при этом с частотой вращения от 250 до 600 об/мин. При скорости вращения вала в менее 250 об/мин. колка происходит медленно, а при более 500 — можно не удержать полено в руках. Если посчастливилось найти двигатель с подходящими параметрами, можно насадить уже изготовленный конус на его вал. Если число оборотов выше — придётся использовать понижающий редуктор или применять цепную / ременную передачу для уменьшения частоты вращения. Цепные передачи сильно шумят, требуют смазки, а иногда сложно подобрать необходимые для них звёздочки. Ременную передачу лучше делать двойной. Это позволит снизить частоту проскальзываний.
• Где расположить мотор. Если в конструкцию все же пришлось включить передачу, то двигатель будет удобнее расположить снизу, а сам винтовой колун установить на уровне, выбранном с учётом своего роста, чтобы работать наклонившись. Сам винт-колун лучше закрепить на высоте от 8 до 12 сантиметров над рабочей поверхностью. В таком случае даже поленья малого размера не будут проворачиваться.

Гидравлический колун

Самодельный дровокол гидравлический — наиболее мощный. Но он и стоит больше, и сложен в изготовлении. Кроме основания, электромотора, передачи и режущих элементов потребуется ещё и достаточно мощный гидравлический цилиндр (как в домкрате), а такие цилиндры недешевы. Помимо этого, потребуется бак для гидравлической жидкости и насос.

Гидравлический станок для колки дров работает с большим усилием, и для его сборки потребуется металл толщиной до 10 миллиметров. Развиваемой им мощности достаточно, чтобы за один приём развалить чурбан на 8 поленьев. Поэтому колющий элемент конструкции целесообразно изготовить в форме звёздочки.

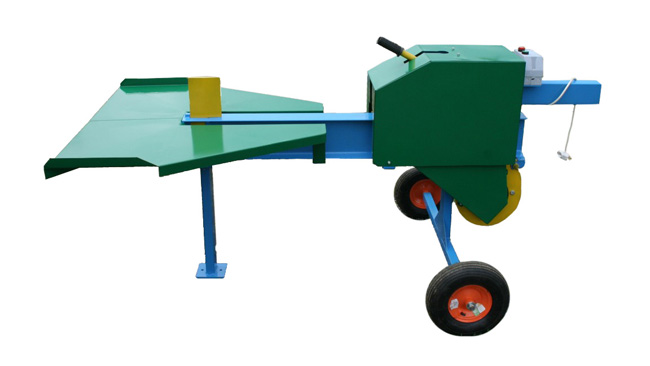

Агрегат на зубчатой рейке

Принцип действия похож на гидравлический дровокол, но роль поршня гидравлического цилиндра здесь играет зубчатая рейка, входящая в состав червячного механизма. Закреплённый на конце рейки упор продавливает чурку через колун, закреплённый на станине неподвижно. Также при изготовлении реечного дровокола своими руками может потребоваться редуктор или понижающая передача.

Если для изготовления обычных дровоколов хватит подручных материалов и умения работать со сваркой и болгаркой, то для сборки винтового, гидравлического или реечного дровокола понадобятся навыки токаря, знание механики, электрики, умение производить расчёты и строить чертежи во всех подробностях, а поиск некоторых комплектующих будет трудным.
