Обзор методов автополива для комнатных растений

Принципы построения

Принципиальная схема автоматического полива вкратце такая. Имеется источник воды, от него по участку к зонам полива разводится магистральный трубопровод. Далее при помощи тройников, крестовин, трубок небольшого диаметра и устройств подачи воды создается система полива. Для нормальной работы узлов выпуска воды необходимы фильтры их ставят на магистральном водопроводе. Вот и все. Все остальное — частности. Даже насос или система управления может быть, а можно обойтись и без них

Система автополива своими руками — реальная задача

Как организовать водоснабжение дома из колодца или скважины читайте тут.

Как управляется

Управлять поливом может контроллер (блок автоматики) или человек поворотом крана. Если установлен контролер, система практически полностью автоматизирована: она в заданное время включает и выключает подачу воды. Есть устройства с очень высокой степенью автоматизации — они следят за погодой, влажностью почвы и в соответствии с этими данными корректируют работу оборудования. В простейшем варианте автоматика полива в заданное время подает воду, через определенный промежуток времени (задается в настройках) ее отключает.

Если контроллера полива нет, открывать подачу воды и прекращать ее нужно человеку. Но это все, что от вас потребуется, все остальное сделает оросительная система.

Расход воды и интенсивность полива

Так как расход воды через точки раздачи в основном нормированный, с достаточно большой точностью можно определить, сколько времени должен длиться полив, чтобы воды было не много, и не мало. Если все поливаемые растения требуют одинакового количества воды, никаких сложностей не возникает, но такое бывает не всегда. Так дело обстоит с газоном, иногда бывают обширные посадки одинаковых насаждений в огороде или в саду. Но чаще встречается ситуация, когда одни растения более влаголюбивы, другие — менее. Решить эту проблему можно несколькими способами:

Поставить капельницы или брызгалки с регулируемым расходом воды. С их помощью для каждого участка или растения выставить необходимое количество влаги за один полив.
Использовать многозональные контроллеры. Они могут независимо управлять несколькими зонами полива. Это удобно на огороде, в саду или теплице, где есть обширные посадки растений, требующих разного увлажнения.
Иногда выгоднее сделать две автономных системы полива
Сделать несколько независимых систем. Порой это выгоднее, чем тянуть от одного участка к другому длинный трубопровод или покупать сложное управление.

Вот потому автоматический полив своими руками и можно сделать: у вас есть масса возможностей добиться желаемого результата.

Откуда брать воду

Источником воды для автоматической системы полива может быть водопровод, емкость с закачанной водой, скважина, колодец, река, озеро. Во всех случаях на магистральном трубопроводе устанавливаются фильтры. Просто для разных источников требуются разное оборудование. Если воду качать из открытого источника (река, озеро), обязательно ставят сначала фильтр грубой очистки, потом тонкой. Во всех других (кроме питьевого водопровода) ставят только оборудование для тонкой очистки.

Полив участка своими руками можно сделать от любого источника воды

Если речь идет об автоматическом поливе огорода или теплицы, то однозначно лучше сначала воду закачивать в емкость, где она нагреется, а потом ее распределять по участку. Для дач и приусадебных участков есть целый ряд систем, которые работают практически самотеком. Им необходимо минимальное давление, которое создается подъемом емкости на высоту порядка 1-2 метров. Есть системы, которые могут работать, если емкость поднята на 10-40 см над землей (это системы капельного полива АкваДуся, Водомерка и другие, о них можете почитать тут).

При такой организации  — с емкостью для воды — насос для автоматической системы полива можно выбирать любой. Лишь бы он мог периодически закачивать воду в бак. Уровень воды в емкости чаще всего контролируется поплавковым механизмом (типа того, что в туалетном бачке). В этом случае не забудьте предусмотреть аварийный перелив и выведите его в какой-то источник, иначе ваш участок может превратиться в болото.

Если в качестве источника используется водопровод — централизованный или нет, а полив выбран капельный, необходим редуктор, понижающий и стабилизирующий давление в системе, так как большая часть этого оборудования работать может при давлении не выше 2 атм.

Что такое автоматический полив?

Система автоматического полива – это особый технический комплекс, который самостоятельно способен обеспечить равномерный и регулярный полив определенной территории. Система относится к категории так называемых ландшафтных поливов, которые состоят из специальных оросителей, различных клапанов, кранов, шлангов, насоса и основного центра управления – небольшого контроллера, который определяет необходимость полива и действует согласно заложенной в него программе. Система автоматического полива работает по определенному графику, который вносится в программу управления.

Устройство автоматического капельного полива

Автоматический полив газона

Подобные системы полива уже давно стали обычными в больших производственных теплицах, зимних садах и оранжереях, парках. Сейчас становятся все популярнее и на обычных садовых участках, небольших газонах, цветниках.

Автоматический полив цветника с газоном

Причина проста – неоспоримые преимущества данных конструкций:

• простота эксплуатации;
• возможность оставить садовый участок без полива с личным участием – система справится сама с этой задачей;
• возможность задать необходимые частоту и интенсивность полива;
• возможность установить работу по определенным часам и в определенной зоне садового участка;
• система «понимает», что начинается дождь, и автоматически отключается, за счет чего экономит воду и не льет ее зазря; устройство остро реагирует на уровень влажности;
• долговечность (беспокоиться о системе нужно только во время проведения земляных работ, все остальное время она исправно служит долгие годы).

Автоматическая система полива

Системы автоматического полива могут быть:

• капельными;
• дождевальными;
• комбинированными.

Дождевальные системы пользуются наибольшим спросом, так как их работа очень похожа на природный дождь, который так любят растения. Эта система позволит отказаться от тяжелых ведер и шлангов – их заменят маленькие импровизированные фонтаны воды. А источник ее, кстати, будет совершенно незаметен среди растений при условии правильного монтажа – это значит, что красоту цветников и газонов система полива не испортит. Сам полив при этом будет осуществляться равномерно по всему орошаемому участку.

Полив газона

4 Поэтапная организация оросительной системы

Сначала на бумаге чертят план участка с указанием источника воды, грядок и отдельно стоящих растений, которые должны орошаться. После этого наносятся трассы магистральных трубопроводов.

Если будет организован дождевальный полив, то указываются места установки распылителей и радиус их действия. Для точечного способа помечаются участки, где должны укладываться капельницы. Если ширина междурядья превышает 40 см, то прокладывают для каждой грядки отдельную капельную ленту, при меньшей – увлажнение организовывают между рядами.

Начертив подробную схему, подсчитывают количество точек орошения и длину трубопровода. Чтобы правильно рассчитать мощность насоса, объем накопительного бака и сечение труб, нужно знать нормы полива для конкретного растения, выращиваемого на участке. Исходя из этих данных устанавливаются поливалки. Для каждой указан объем расходуемой жидкости. Если его сложить, то получают общий объем воды. Насос подбирается, чтобы суммарный расход находился в напоре 3–4 Атм.

У насосной станции запас мощности должен превышать в 1,5 раза необходимую для орошения. Следует брать в расчеты высоту подачи воды, сопротивление, возникающее при движении жидкости по трубам и в местах их пересечения.

При использовании комбинированной системы стоит обратить внимание на давление воды в источнике и подающем шланге. Если оно недостаточное, спринклеры не будут работать, при переизбытке могут рваться капельницы

Чтобы избежать такой ситуации, на входе в капельный контур ставят понижающие редукторы. С их помощью удается понизить давление в точечной установке до 1,5-Бар. На работе дождевальной линии это не отразится.

Если есть накопительный бак, находящийся на достаточной высоте для создания необходимого давления, капельную систему можно сделать автономной и не включать в общую.

Монтаж системы автоматического полива

После того как вы рассчитали необходимое количество каждого элемента системы автоматического полива, приобрели все необходимое, можно заняться и установкой непосредственно самой системы

Обратите внимание: вам придется перекопать участок – трубы прокладываются под землей, так что работы предстоит проделать немало

Схема сборки СКО «Капель»

Рассмотрим установку системы автоматического орошения на примере оборудования от фирмы Hunter.

Системы автоматического полива Hunter
Основные принципы системы автоматического полива Hunter

Шаг 1. На участке выполните разметку и обозначьте точную схему прокладки системы орошения. Места, где будут дождеватели, можете пометить колышками.

Примерная схема расположения сплинкеров

Шаг 2. Определитесь, где будет располагаться насосная станция (если наличие таковой предполагается в системе).

Шаг 3. Там, где будут прокладываться магистральные трубы, выкопайте ровную траншею глубиной 30-40 см при условии, что вы не будете тут в будущем копать или пахать. В противном случае трубы придется закладывать на глубину не менее 50 см.

Рытье траншеи
Если система устанавливается под уже готовый газон, то выкопанные его фрагменты и почву следует аккуратно уложить на пленку

Шаг 4. Также сделайте траншеи для труб, подводящих воду к самим дождевателям.

Рытье траншеи для трубопровода

Шаг 5. Начинайте прокладывать основную магистральную трубу в траншеи.

Прокладка магистральной трубы

Шаг 6. Разрежьте основную магистральную трубу согласно схеме.

Резка магистральной трубы

Шаг 7. Соедините обе части трубы при помощи тройника-разветвителя. Таким образом, вы получите отвод на среднюю линию. Присоедините трубу, которая будет вести воду к дождевателю-спринклеру.

Подсоединение трубы к тройнику
Труба подсоединена
Подсоединение трубы, которая будет вести воду к дождевателю-спринклеру

Шаг 8. К концу только что присоединенной трубы при помощи отвода поменьше присоедините специальное шарнирное колено, которое позволит регулировать высоту дождевателя. Аналогичным образом проработайте все линии подвода воды.

Установка шарнирного колена

Шаг 9. В роторные дождеватели устанавливайте форсунки. Для этого раскрутите «стакан» с механизмом, выньте внутреннюю часть, немного сожмите пружину на дождевателе и вставьте форсунку в специальное отверстие. Легко нажмите на нее и она легко войдет в сам спринклер.

Установка форсунки

Шаг 10. Специальным ключом по часовой стрелке закрутите винт форсунки.

Закручивание винта форсунки

Шаг 11. Присоедините дождеватели к шарнирным коленям.

Дождеватель подключен к шарнирному колену
Для удобства подсоединения спринклеров полива к трубопроводу, фирма Hunter выпускает специальные трубки различной длинны, на концах которых закреплены углы с наружной резьбой, вращающиеся в различных направлениях

Шаг 12. Закопайте все траншеи. Оставьте не зарытыми участки непосредственно возле спринклеров-дождевателей.

Траншеи закапываются

Шаг 13. Выставляйте дождеватели в уровень с грунтом, управляя шарнирным коленом. Делайте это при помощи уровня

Обратите внимание, что верхняя часть дождевателя должна оказаться чуть ниже нижней линии лежащего на грунте уровня. При необходимости почву под ним можно слегка подкопать

Дождеватель выставляется с помощью уровня

Шаг 14. Закапывайте спринклер

Вокруг него важно очень тщательно уплотнить грунт. Утрамбовка должна производиться после каждых 2-3 лопат грунта

Закапывается сплинкер

Шаг 15. Присоединяйте согласно схеме электромагнитный клапан

Обратите внимание, что на нем изображена специальная стрелка, указывающая направление движения воды. Клапан устанавливается по направлению ее движения

Подключение электромагнитного клапана

Шаг 16. Подключите шланг, идущий от клапана, к насосной станции или системе пуска воды. Проверьте систему на работоспособность.

Пульт управление автоматическим поливом
Пульт управления, не требующий отдельного места для установки и работающий весь сезон от батарейки 9V (крона)
Проверка работоспособности

Дождевальные системы

Устройства этого типа разбрызгивают воду над растениями, образуя искусственный дождик или мелкую водяную пыль — отсюда и название. Чаще всего такие «поливалки» устанавливают на участках с газонной травой.

Дождевальные установки разбрызгивают воду крупными каплями или образуют туман из микрокапель

Система состоит из подводящих труб (под землей) и устройств разбрызгивания воды, которые бывают выдвижными и невыдвижными.

Выдвижные дождеватели, соответственно, выдвигаются из-под земли только во время работы и практически незаметны. Дальность полива у них небольшая – от 4 до 7 метров, но это можно компенсировать, увеличив количество устройств и грамотно распределив их по участку.

Среди выдвижных дождевателей есть веерные и роторные модели. Первые неподвижны и разбрызгивают воду в определенном секторе. Они просты в установке и долговечны, но дальность разбрызгивания воды у них невелика – от 3 до 6 метров.

Веерный дождеватель Hunter Pro Spray-04 выдвигается на 10 см

У роторных дождевателей головка с лопастями вращается и разбрызгивает воду под заданным углом. У нерегулируемых роторов струя воды описывает полный круг, у регулируемых сектор полива задается в диапазоне от 40° до 360°.

Регулируемый роторный дождеватель Rain Bird 5004 Plus-PC с функциией Rain Curtain формирует крупные капли воды и может работать при сильном ветре

У невыдвижных дождевальных установок мощность и дальность полива больше. Но тут надо определиться, импульсная, круговая, осциллирующая или контурная модель вам нужна. Например, в импульсных приборах вода порционно подается в форсунку, которая вращается по кругу или в пределах заданного сектора, а дальность полива составляет уже до 12 метров.

Секторно-круговой импульсный дождеватель Gardena 8136-20 настраивается на сектор в диапазоне от 25° до 360° и поливает до 490 м²

Круговые дождеватели аналогичны описанным выше роторным: у них вращается головка с соплами, что позволяет равномерно полить участок.

Круговой дождеватель Gardena 2062-20 разбрызгивает воду на 20 м

Осциллирующие или маятниковые дождеватели служат для полива прямоугольных участков. В их основе – трубка с отверстиями, которая качается вокруг своей оси под углом до 180°. Дальность такого дождевателя составляет от 6 до 20 метров. Еще его ставят на штатив для полива высоких растений.

Осциллирующий дождеватель Karcher OS 5.320 S при давлении 4 атм поливает участок площадью до 320 м²

Если у участка сложная форма, то решением будет контурный дождеватель, у которого можно запрограммировать контур полива. Хорошо, если не один: например, с его помощью и цветник перед домом, и газон сложной формы позади дома можно полить, просто переместив дождеватель и включив заданный контур.

У контурного дождевателя Gardena 8133-20 программируются два разных контура

Однако дождевальные установки не подходят для растений, которые любят корневой полив, и редко используются на грядках и в теплицах, так как сильная струя воды «выбивает» грунт (исключение – микрокапельные разбрызгиватели). В этих случаях лучше использовать системы капельного полива, подающие воду под корень растений.

Комплектующие

Разводку трубопровода по участку делают из полимерных труб. Они устойчивы к коррозии, не реагируют на большинство удобрений, надежны, легко монтируются (есть способы монтажа без каких-либо специальных устройств). Чаще всего используют трубы ПНД (полиэтилена низкого давления). Ко всем описанным ранее плюсам добавляется еще стойкость к ультрафиолету: их можно прокладывать по поверхности. Подходят также ПВД (полиэтилен высокого давления), ПВХ (поливинилхлорид, но он боится ультрафиолета) и ППР (полипропилен, его недостаток — нужно соединять сваркой и разобрать невозможно).

Чаще всего собираются системы автоматического полива своими руками из труб ПНД на компрессионных фитингах

Для автоматических систем полива на дачи, теплицы и огороды берут в основном трубу 32 мм в диаметра. Если собираетесь поливать большое количество грядок, лучше взять размер на шаг больше — до 40 мм.

Трубы ПНД собираются при помощи компрессионных фитингов (с прокладками на резьбе). Они выдерживают давление в водопроводах многоэтажек, так что давление для полива выдержат точно. Их плюс: по окончании сезона их можно раскрутить, все демонтировать, и на следующий год использовать снова.

Если выбрана капельное орошение, к магистрали могут подключаться капельные шланги или ленты, можно на обычные шланги монтировать капельницы (делают дырочку и туда вставляют небольшое по размерам устройство). При орошении дождеванием устанавливаются разбрызгиватели. Они имеют разное строение и покрывают зоны разной формы и размера — круглые, сектора, прямоугольные.

О типах и видах комплектующих для автоматического полива хорошо рассказано в видео от одного из лидеров рынка систем полива немецкой фирмы Gardena (Гардена). Оборудование у них высококлассное, но и цены очень высокие.

Проект и разработка эскиза системы полива газона

Чтобы наладить автополив для газона своими руками, начните со схемы своей территории. Схема автополива должна включать в себя: саму газонную лужайку, деревья, кустарники и те зоны, которые поливать не следует.

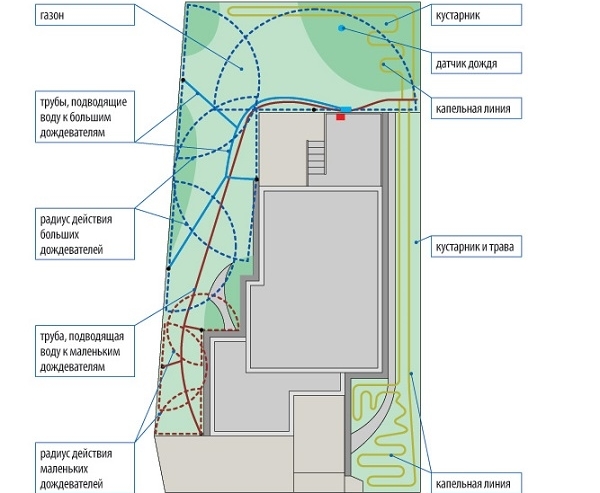

Схема автополива

Расчитав способность пропускать воду у подающей трубы (с помощь табл.1), Вы сможете правильно подобрать необходимый диаметр для всей системы автополива.

Теперь время определиться с местом, на котором будут устанавливаться дождеватели. Мы писали выше, что на участке не все объекты нуждаются в поливе, поэтому, исходя из этого, а также из того, что некоторые дождеватели могут подавать воду на 25 м, устанавливаем нужное количество дождевателей в нужном месте. Все правильно рассчитать можно с помощью циркуля на подготовленной схеме. При нанесении дождевателей на план, не забудьте, что система все же имеет какие-то погрешности в радиусе во время работы. Зная расход воды одного дождевателя, Вы поставите нужное количество поливочных устройств, исходя также из данных производительности насоса.

На одну секцию полива приходится один электромагнитный клапан. Делайте разветвление трубопровода в одном месте, тогда Вам будет легче ремонтировать и обслуживать клапаны, так как они будут находиться все в одном месте.

Если Вы неправильно распланируете закладку труб, то есть опасность потери давления, перерасходу материала и маленькой эффективности процесса полива. Постарайтесь реже перегибать трубы и прокладывайте их к дождевателям по самому короткому пути.

Проверьте все еще раз. Схема автоматического полива разрабатывается для того, чтобы Вы убедились, что дождеватели охватывают всю зону, а у насоса хватает мощности.

Устройство системы полива газона

Система орошения предназначена для полноценного полива газона методом дождевания. Благодаря распылителям, увлажнение почвы происходит равномерно, без размытия верхнего плодородного слоя, корни получают достаточное количество влаги, а трава остается свежей и сочной на протяжении всего сезона.

Устройство системы полива газона

Система полива включает в себя следующие узлы:

• дождеватели, распыляющие воду;
• насосная станция, обеспечивающая стабильное давление в системе;
• фильтры тонкой очистки, предназначенные для улавливания посторонних частиц;
• регуляторы давления – их используют при установке дождевателей разного типа, чтобы выровнять напор воды;
• электромагнитные клапаны, включающие и отключающие подачу воды к отдельным группам дождевателей;
• трубы ПНД, соединяющие элементы системы;
• контроллеры, управляющие всей системой по заданной программе.

Дождеватели (спринклеры) представляют собой устройства, разбрызгивающие поступающую по трубам воду в виде мелких капель. В нерабочем состоянии они практически незаметны на поверхности газона. При подаче воды спринклеры выдвигаются вверх.

Рекомендуем ознакомиться со статьей — как сделать красивый газон своими руками.

Дождеватель Hunter PGP

Дождеватели бывают:

• статические, имеющие строго определенное направление и угол распыления;
• роторные, со струей воды, вращающейся за счет внутренней турбины;
• импульсные, в которых струя воды вращается с помощью встроенного храпового механизма.

Дождеватель осциллирующий. Эти устройства предназначены для полива участков прямоугольной формы шириной не более 16 м, а длиной не более 30 м

Статические спринклеры устанавливают в тех местах, где требуется строго очерченный угол распыления (обычно по краям газона, вдоль зданий, ограждений и дорожек). Роторные и импульсные дождеватели имеют определенный радиус распыления, их монтируют в центре газона таким образом, чтобы не оставалось не политых участков.

Виды дождевателей
Подземный садовый дождеватель
Дождеватель из пластиковой бутылки

Для равномерного полива всей поверхности газона используют дождеватели с разным радиусом распыления. Их подключают через индивидуальные регуляторы давления.

Установка спринклера

Насосную станцию устанавливают у источника воды — водопровода, скважины или колодца. Мощность и пропускную способность насосной станции выбирают, исходя из размеров газона и требуемых объемов полива. Насосную станцию обязательно оснащают фильтром тонкой очистки, чтобы избежать попадания в систему песка, ржавчины и других мелких примесей.

Насосная станция

При большой площади участка, целесообразно разделить дождеватели на отдельные группы, включающиеся по очереди. Так можно уменьшить требуемую мощность насосного оборудования и снизить затраты на приобретение. Включение групп спринклеров в этом случае осуществляется с помощью электромагнитных клапанов, управляемых контроллером.

Электромагнитный клапан, управляемый контроллером

Контроллер и блок управления размещают в удобном месте, подключают к электрической сети и запитывают от него насосную станцию и электромагнитные клапаны. Кабели управления прокладывают скрыто (под землей) в гофрированной металлической трубе.

Контроллер управления системой полива

В качестве трубопроводов используют пластиковые трубы ПНД и соединительные резьбовые фитинги.

Трубы ПНД

Они собираются быстро и без использования сложного оборудования, устойчивы к пониженной температуре, не гниют. Диаметр труб подбирают, исходя из необходимой пропускной способности по результатам расчета.

Монтаж фитингов на трубы ПНД

При укладке труб на небольшой глубине, в промерзающем слое грунта, в конце веток системы обустраивают дренажные колодцы и сливные вентили для осушения системы и ее консервации на зимний период. Доступ к дренажным колодцам должен быть простым и удобным.

Дренажный колодец

К системе можно также подключить приствольный полив для деревьев/кустарников и капельный – для клумб и цветников. Такой полив подсоединяют через редуктор, понижающий напор воды. Чтобы исключить работу системы полива в ненастную погоду, в схему включают датчик дождя — его устанавливают на открытом месте и подключают к контроллеру.

Система полива газона и прикорневого орошения

Бюджетный вариант полива

Пример схемы капельного поливаПример схемы капельного поливаСхема простого капельного поливаСистема капельного полива

Нет необходимости в обустройстве масштабного автоматического полива? Тогда используйте простой бюджетный вариант на основе бочки.

Первый шаг

Делаем подставку для бочки. Используем профилированную трубу или швеллер. Оптимальная высота опоры – 1,5-2 м. Опорные стойки должны быть наклонены друг к другу под таким углом, чтобы размеры верхней рамы позволяли устойчиво уложить нашу бочку. Соединяем опоры горизонтальными перемычками внизу, посередине и вверху. Роем 70-80-сантиметровые ямы для установки опор, выставляем конструкцию, засыпаем 10-15 см высоты каждой ямы щебенкой и заливаем бетон

Важно! На время застывания бетона фиксируем опоры распорками

Бочка на каркасеКапельный полив — бак с водой

Второй шаг

Готовим емкость для воды. Подойдет любая целая и не ржавая бочка. В верхней части бочки врезаем патрубок для подключения шланга. Через него бочка будет наполняться водой. Второй конец данного шланга подключим к водозабору. В нижней части также обустраиваем патрубок. К нему подключаем шланг для полива. Оба шланга укомплектовываем кранами для включения-выключения подачи воды. Укладываем бочку на опору. Для большей надежности закрепляем ее с помощью хомутов, болтов и гаек.

Третий шаг

На плане участка указываем места, нуждающиеся в поливе. Чертим схему системы орошения с указанием всех разветвителей, соединителей, заглушек, кранов, труб, шлангов и прочих элементов.

Четвертый шаг

Собираем систему орошения. Самый простой и удобный вариант – купить готовый комплект для обустройства капельного полива. Также такую систему можно сделать самостоятельно. Для этого достаточно подготовить нужное количество труб или шлангов, проделать по их длине отверстия, соединить элементы в единую систему с помощью соединителей и разветвителей, а затем выполнить подключение к шлангу, выходящему из бочки.

Тройник в системе капельного полива растенийВариант устройства полива с капельными лентамиСхема ленты для капельного полива

Принцип действия такого полива предельно прост: вы открываете кран на выпускном шланге, вода устремляется по всем разветвлениям, выходит сквозь отверстия и поливает насаждения.

Как сделать систему капельного полива самомуСистема капельного поливаРаспылитель для поливаУмная теплицаКапельный полив своими руками

Удачной работы!

Как часто поливать газон

Как часто поливать газон? Полив травы ежедневно приведет к мелкой корневой системе. А мелкие корневые системы быстро высыхают, ослабляя газоны.

Редкий, обильный полив побуждает низовые корни уходить глубоко, развивая сильные системы под землей. Это позволяет газонам быть более устойчивыми к изменению погоды, в то же время становясь более устойчивыми и к болезням.

Как поливать газон в теплое время? В среднем в теплое время газон нужно поливать три раза в неделю. Поливать его можно всего один-два раза в неделю, чтобы достичь той же цели в прохладное время года, когда естественно меньше испарения и больше вероятность выпадения осадков.
